一、什么是物聯型串口屏？

    目前串口屏廣泛應用于工業/消費等有顯示需求的領域。傳統的串口屏并不直接具備聯網功能，需要在用戶MCU主板上外擴WIFI模組。由于缺乏統一標準，研發人員需要從零開始搭建設備->>云端服務器->>手機APP，對于大多數小公司以及創業型公司來說，這個過程的成本太高以及研發周期太長。為了適應串口屏聯網功能的發展趨勢，降低物聯網串口顯示屏的開發門檻，廣州大彩科技推出W系列物聯型串口屏。

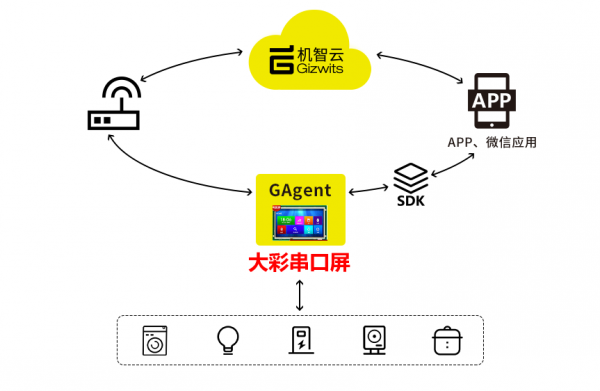

該型款的屏幕內置WIFI模塊，且只需簡單配置，就可以接入機智云，如圖1.1所示。



圖1.1 物聯型串口屏配置運行圖



二、如何設置串口屏無線網絡？

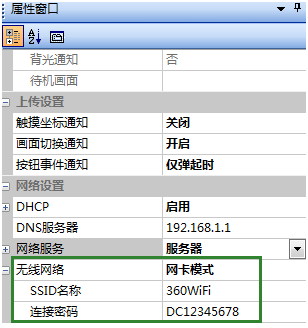

1、通過工程設置，如圖2.1所示。

圖2.1 工程設置

2、通知串口指令設置

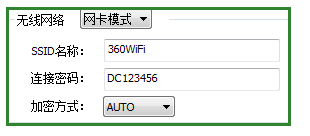

l  首先打開VisualTFT軟件->>指令助手->>網絡設置，如圖2.2所示。

圖2.2 網絡設置

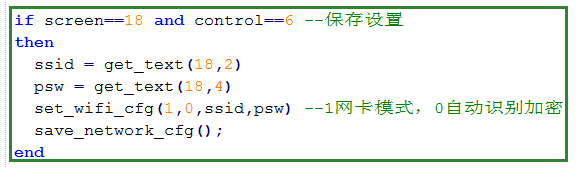

l  然后使用LUA腳本設置，如圖2.3所示。

圖2.3 LUA腳本設置



   3、機智云產品參數設置

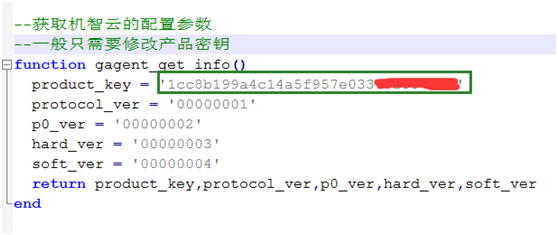

l  系統自動調用GAgent_get_info獲取參數設置。用戶需要在工程目錄下的main.lua文件中添加此回調函數，如圖2.4所示。

圖2.4 獲取參數設置



   4、設備通信協議

進入機智云官網“開發者中心”創建產品和數據點，然后下載“SOC方案接入通信協議文檔”。該文檔詳細描述了MCU用云端通信的消息格式與具體內容。用戶只需要處理3條消息。

l  控制設備：用戶使用APP控制設備

l  讀取設備當前狀態：APP主動查詢設備當前狀態

l  設備主動上報當前狀態



   5、處理機智云消息

l  接收消息

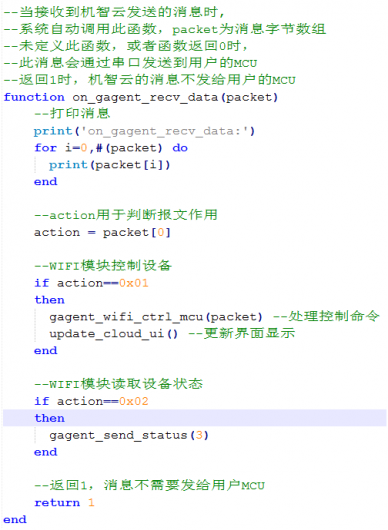

    當屏幕收到來自機智云的消息時，系統自動調用gagent_on_recv_data(packet)。如果未定義此函數，或者此函數返回值為0時，此消息將通過串口發送到用戶MCU進行處理。發送給用戶MCU的消息格式為: EE D2 [機智云消息] FF FC FF FF。如圖2.5所示。

圖2.5 用戶MCU處理機智云消息

l  發送消息

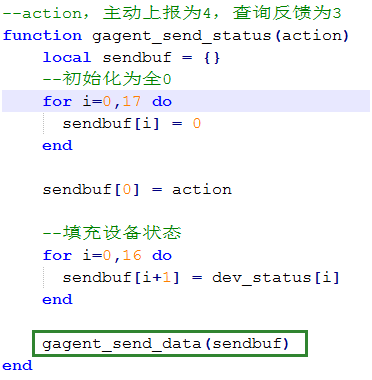

    屏幕在主動上報當前狀態，或者APP查詢設備狀態的時候，需要發送消息到機智云。可以使用LUA腳本函數發送消息，gagent_send_data(packet)；用戶MCU也可以通過串口指令進行發送，格式 EE D3 [機智云消息] FF FC FF FF，如圖2.6所示。

圖2.6 LUA腳本發送消息
