如何實現大彩M醫用級串口屏播放外部SD卡音視頻文件
發布人：大彩科技發布日期：2020-09-04

一、適合范圍

本文適合大彩醫用級M系列串口屏產品使用。串口屏硬件版本：M系列固件 >= V6.3.249.00。版本查看：

1) 查看屏幕背面版本號貼紙；

2) VisualTFT與屏幕聯機成功后，右下角顯示的版本號

二、概述

本文介紹醫用級M系列串口屏如何播放如何播放外部SD卡里的視頻、音頻文件。

三、教程實現

3.1 配置串口屏工程

本文的文件主要介紹以下2點：

(1) 播放音頻

(2) 播放視頻

3.1.1 播放音頻

本文播放音樂卡目錄下的‘mp3’文件，首先變量SD卡里面的mp3文件，在將路徑保存在全局緩沖區，通過選定對應的音樂播放/暫停，上一首，下一首等功能。

1. 畫面配置

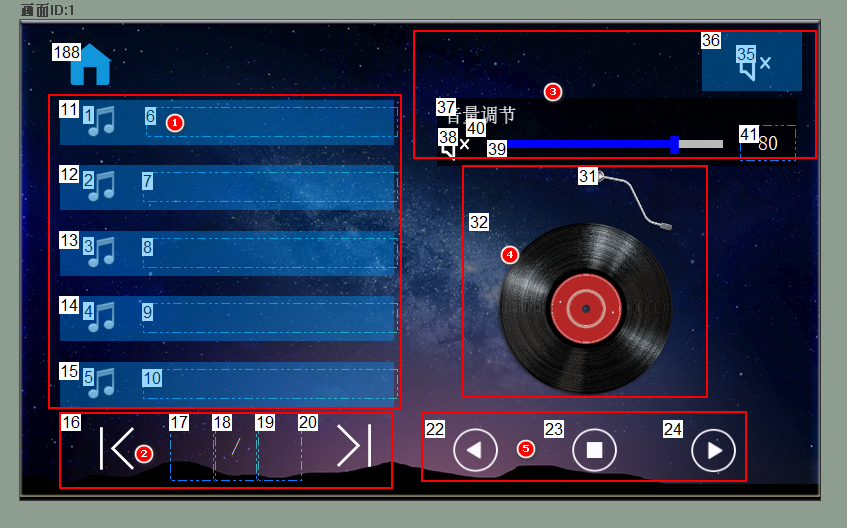

在畫面ID1中，分為以下5大部分，如圖31所示。

1) 歌曲菜單部分：顯示音樂名（文本控件ID6~10）、播放狀態（圖標控件ID1~5）、選擇播放（按鈕控件ID11~15）。當用戶點擊按鈕控件時候，會播放對應文本控件顯示的音樂，并且標量歌曲名稱和圖標控件。

2) 菜單翻頁部分：該部分主要由按鈕控ID16（上一頁）、按鈕控件ID20（下一頁）、文本控件ID 17（當前頁）以及文本控件ID 20（總頁數）。用戶點擊上一頁或下一頁會將遍歷的音樂名稱相應顯示出來。

3) 音量調節部分：點按鈕控件36顯示出調節部分的控件，調節部分主要如進度條控件ID39和滑動條控件ID40來調節音量大小。

4) 播放部分：當音樂播放的時候，動畫控件ID31開始播放，播放完畢后，動畫控件ID32開始播放。

5) 上/下一首部分：該部分由按鈕控件實現，按鈕控件ID22上一首、按鈕控件ID23開始/暫停、按鈕控件ID24下一首功能。

圖3-1 畫面配置

2. LUA腳本編輯

本文當用戶插入SD卡后，遍歷出所有音頻文件并保存在緩沖區里面，當用戶翻頁或點擊播放時，從緩沖區里面顯示音樂名或指定音樂播放。部分代碼如程序清單 1所示：

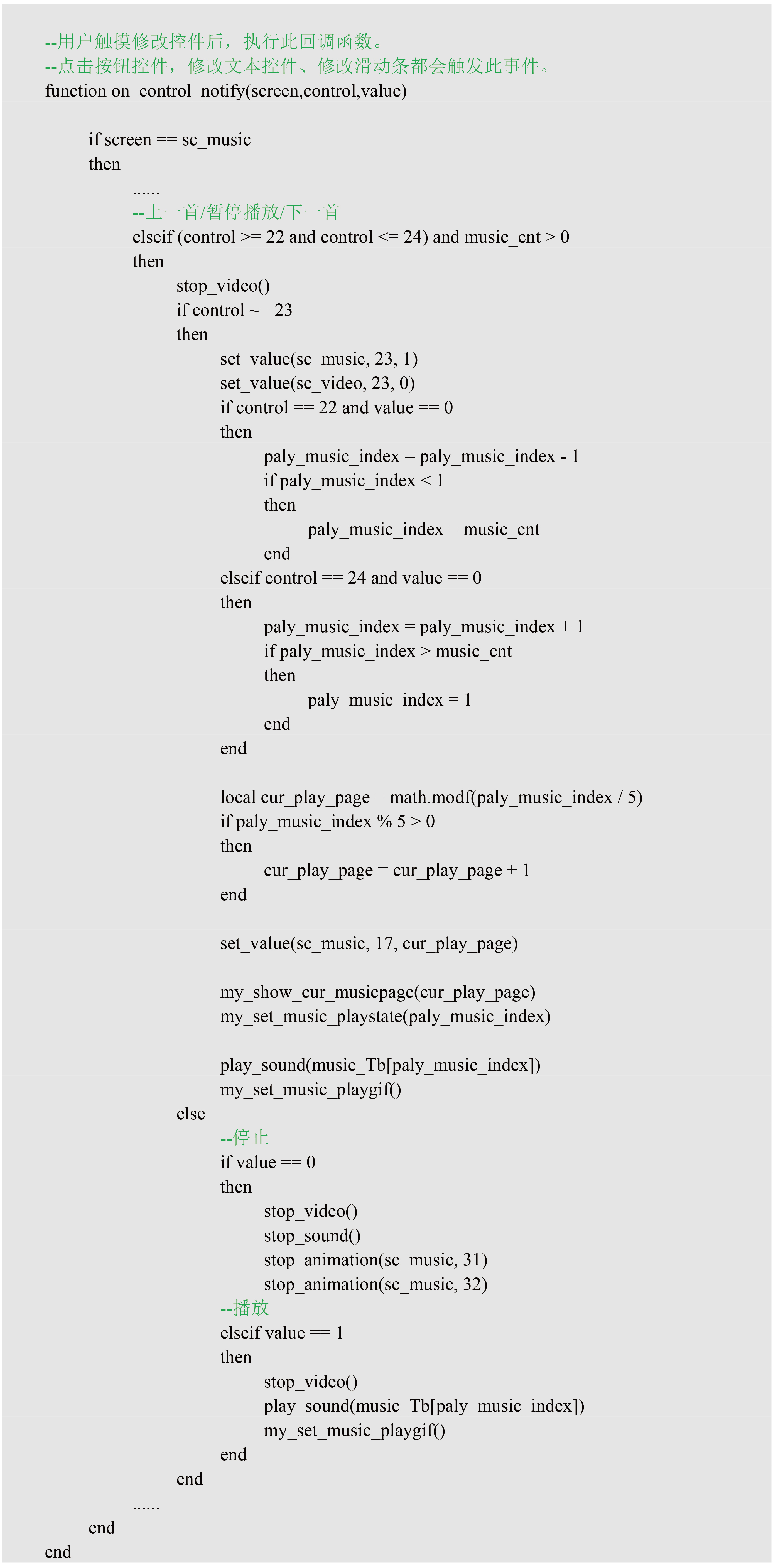

程序清單 1 歌曲播放

3.1.2 視頻播放

本文播放音頻通過遍歷SD卡目錄下的‘mp4’文件，通過選定對應的視頻進行播放。

1. 畫面配置

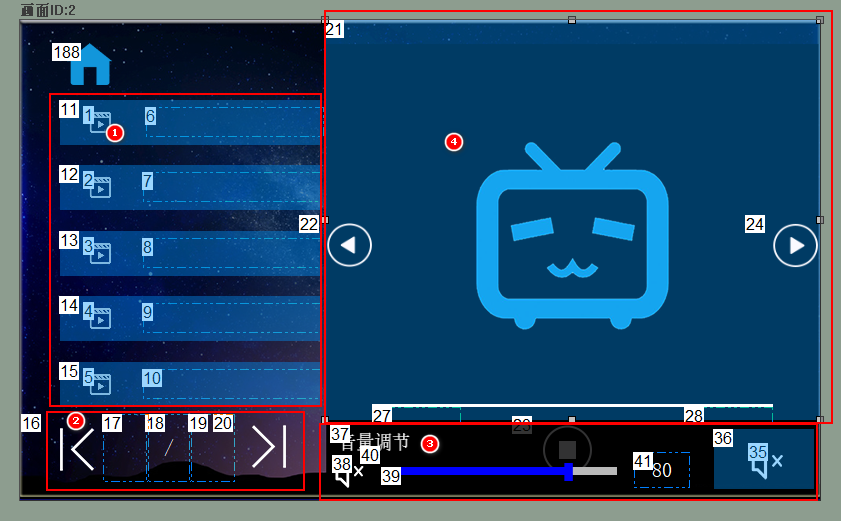

在畫面ID2中，分為以下5大部分，如圖31所示。

1) 視頻菜單部分：顯示視頻名（文本控件ID6~10）、播放狀態（圖標控件ID1~5）、選擇播放（按鈕控件ID11~15）。當用戶點擊按鈕控件時候，會播放對應文本控件顯示的是視頻，并且標亮視頻名稱和圖標控件。

2) 菜單翻頁部分：該部分主要由按鈕控ID16（上一頁）、按鈕控件ID20（下一頁）、文本控件ID 17（當前頁）以及文本控件ID 20（總頁數）。用戶點擊上一頁或下一頁會將遍歷的視頻名稱相應顯示出來。

4) 播放部分：該部分由按鈕控件實現，按鈕控件ID22上一首、按鈕控件ID20開始/暫停、按鈕控件ID24下一首功能，按鈕控件ID21是控制上一首、下一首播放進度的顯示/隱藏效果。
