大彩串口屏4G應用-4G模塊初始化流程
發布人：大彩科技發布日期：2020-12-10

4G模塊初始化視頻

一、適用范圍

本文檔適合大彩PM 4G系列串口屏產品使用。

二、開發環境版本

1. VisualTFT軟件版本：V3.0.1.1112及以上的版本。

版本查看：

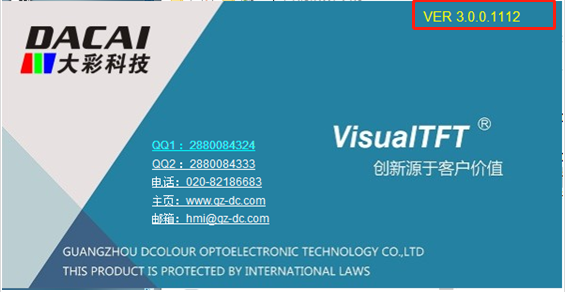

1) 打開VisualTFT軟件啟動頁面如圖2-1軟件版本，右上角會顯示的軟件版本號；

圖2-1軟件版本

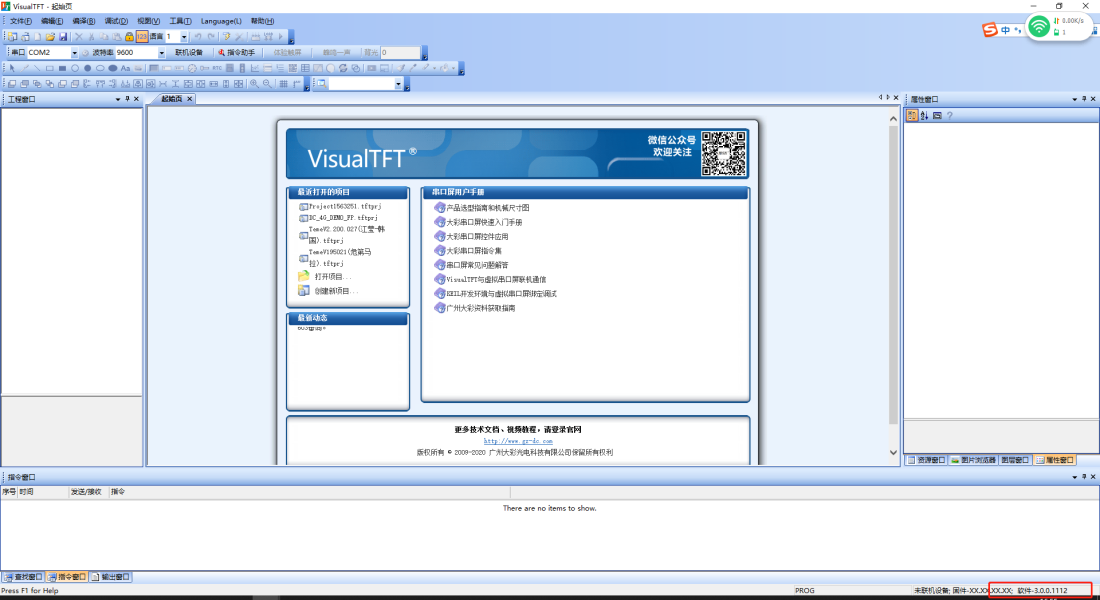

2) 打開VisualTFT，在軟件右下角可以查看軟件版本圖2-2軟件版本，最新版本可登錄http://gc086.com/進行下載。

圖2-2軟件版本

2. 串口屏硬件版本：M系列固件 >= V6.3.257.00。

版本查看：

1) 查看屏幕背面版本號貼紙；

2) VisualTFT與屏幕聯機成功后，右下角顯示的版本號。

三、概述

本例程主要講述4G模塊上電初始化時所涉及的API函數的具體作用。

四、參考資料

1. 《LUA 腳本API V1.4》可通過以下鏈接下載物聯型開發包獲取:

http:/gc086.com/index.php?s=/List/index/cid/19.html

2. 《LUA基礎學習》可通過以下鏈接下載物聯型開發包獲取:

http:/gc086.com/index.php?s=/List/index/cid/19.html

3. LUA腳本初學者可以通過下面鏈接進行學習。

http://www.runoob.com/lua/lua-arrays.html

4. AT指令，可以通過下面子連接了解

http://www.openluat.com/Product/file/asr1802/Luat%204G模塊AT命令手冊V4.2.8.pdf

五、開機

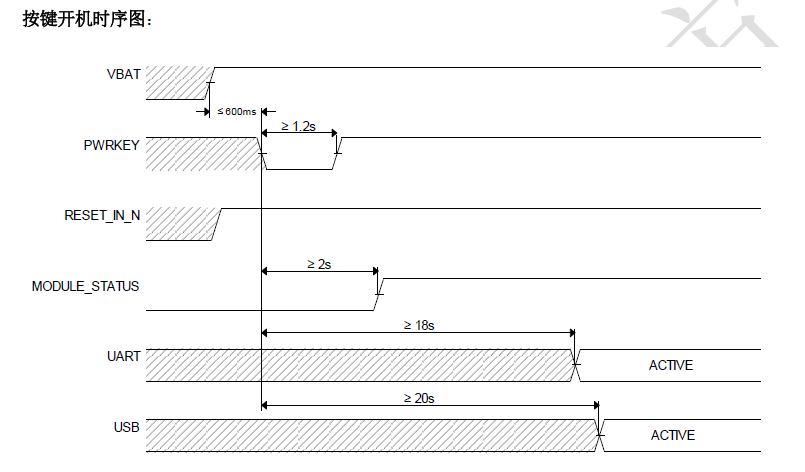

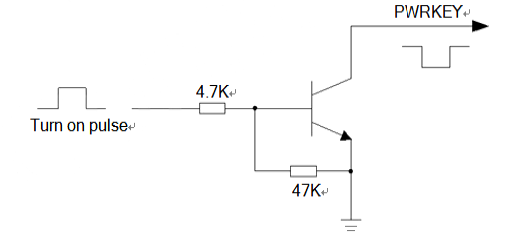

串口屏上電后，需要控制4G模塊的PWRKEY管腳啟動模塊。主芯片管腳拉高時，PWRKEY管腳被拉低，模塊啟動，如圖所示。這部分內容已經封裝在air724at.lua庫的air_hw_int()函數中。

六、4G初始化流程

本文主要介紹4G模塊初始化的時需要執行的指令以及所使用API函數的詳細說明，執行流程如下。

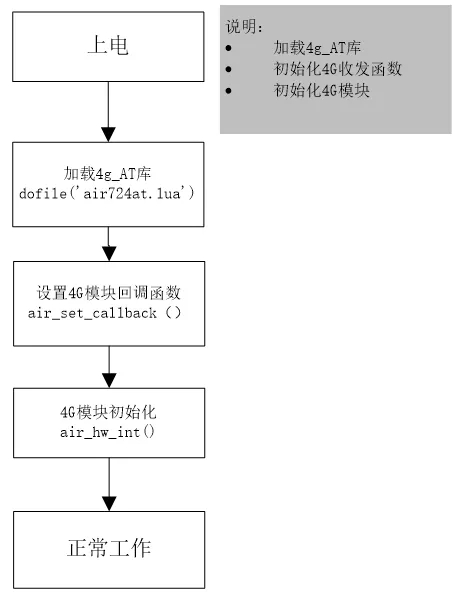

圖 5-1 流程圖

6.1 加載4G API庫

4G模塊LUA函數庫是對需要用到的AT命令進行封裝的庫，初始化時需要調用庫中相關的回調函數，所有需要在屏幕上電初始化的同時將4G API庫加載。如程序清單 1所示

程序清單 1 加載4G庫

function on_init()

    dofile(‘'air724at.lua') --加載 4G AT指令庫文件
   ......
end

6.1 設置串口收發回調函數

通過函數air_set_callback（）設置對應的4G通訊相關數據收發函數。該函數主要用于定義串口屏與4G模塊的通訊串口的數據發送函數、接收函數、調試信息處理函數。此函數需要再上電初始化時執行，如程序清單 2所示。

程序清單 2 設置回調函數

--[[*******************************************************************
** Function name:  on_init
** Descriptions:   系統初始化時，執行此回調函數。
**                    注意：回調函數的參數和函數名固定不能修改
*******************************************************************--]]
function on_init()

    dofile('air724at.lua')                  --加載 http.lua 文件
    air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)  --設置4G庫函數的命令發送函數，命令回調函數、調試信息打印函數
     ......
end

air_set_callback（）函數原型如程序清單 3所示；

程序清單 3 函數原型

--[[******************************************************************
** Function name:  air_set_callback
** Descriptions :  設置回調函數
** @send_cb      :  向4G發送數據的回調函數
** @resp_cb      :  所有4G返回的數據的回調函數
** @log_cb       :  調試信息回調函數
******************************************************************--]]
function air_set_callback(send_cb,resp_cb,log_cb)
    send_callback = send_cb
    resp_callback = resp_cb
    log_callback = log_cb
end

實體屏需要通過串口3將數據傳遞給4G模塊。on_air_send_cb()數據發送函數定義，如程序清單 4所示；

程序清單 4 重定義發送函數

--[[*****************************************************************
** Function name:  on_air_send_cb
** Descriptions:   4G模塊-發送數據
******************************************************************--]]
function on_air_send_cb(msg)
    if air_debug_mode==1
    then
        uart_send_string(msg)   -- air_debug_mode==1 ，使用虛擬屏調試，通過串口1發送數據
        my_print(msg)
    else
        uart_send_string3(msg)   -- air_debug_mode~=0 ，使用實體屏調試，通過串口3發送數據
    end
end

on_air_resp_callback()串口收發函數定義如程序清單 5所示；

程序清單 5 重定義接收函數

--[[****************************************************************
** Function name:  on_air_resp_callback
** Descriptions :  4G模塊-數據回調接口
** @key           :  屏幕->4G模塊的發送請求
** @value         :  4G模塊->返回的數據
****************************************************************--]]
function on_air_resp_callback(key, value)
    if value == nil
    then
        return              --value為空時退出
    end
    ......
    if key ~= nil
    then
        return              -- key為空時退出
    end
......
end

將收發函數通過air_set_callback（）設置系統數據收發函數后，當需要發送時調用on_air_send_cb()可以將指令傳遞給4G模塊，當4G模塊接收到數據后，系統會調用on_air_resp_callback（）函數并將4G模塊接收到的數據傳遞進函數。

6.3 4G模塊初始化

當串口屏上電初始化時，需要同步將4G模塊開機初始化，所以這里需要將4G模塊的初始化函數air_hw_int（）放置在on_init()函數里面，以便于串口屏上電時調用。如程序清單 6所示；

程序清單 6 4G模塊初始化

--[[***************************************************************************
** Function name:  on_init
** Descriptions:   系統初始化時，執行此回調函數。
                   注意：回調函數的參數和函數名固定不能修改
***************************************************************************--]]
function on_init()

    dofile('air724at.lua')                --加載 http.lua 文件
    uart_set_baudrate3(115200)          --設置與4G模塊通訊的串口3的波特率為115200
    air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb) --設置4G庫函數的命令發送函數，命令回調函數、調試信息打印函數
    air_hw_int()                      --4G模塊初始化設置
end

6.4 初始化相關API函數

1) dofile (filename)

加載文件：本例程中加載4G AT 指令的庫

filename ：文件名

2) uart_set_baudrate3(speed)

設置串口3的波特率：串口3為屏幕和4G模塊通訊的串口

speed ：通訊的波特率

3) on_air_recv_data(packet)

串口接收4G模塊的返回?cái)?shù)據的回調。

packet ：形參為表，字節數據。

4) air_set_callback (on_air_send_cb,on_air_resp_callback,on_air_log_cb)

設置4G庫函數的回調。形參類型為函數，參數依次為命令發送函數，命令回調函數、調試信息打印函數，可自定義函數名。

on_air_send_cb ：屏幕向4G模塊發送回調函數
on_air_resp_callback ：4G向屏幕返回?cái)?shù)據回調函數
on_air_log_cb ：用戶調試信息回調函數

5) air_cmd_add(sendstr,ackstr,timeout,retry,callback)

屏幕向4G模塊發送AT指令

sendstr：屏幕向4G模塊發送AT指令
ackstr：4G模塊應答屏幕的請求
timeout：應答超時
retry：超時重發次數，可選
callback：應答回調函數，可選

注：如果沒有設置超時重發次數，則超時時直接發送隊列中的下一條指令。

6) on_air_resp_callback(key, value)

4G向屏幕返回?cái)?shù)據回調函數：屏幕發送AT指令，4G應答的數據均會回調該函數，本函數如air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)函數設置。

key：屏幕->4G模塊，發送請求的AT指令
value：4G模塊->屏幕，返回的數據

7) my_print(debug_msg)

當en_debug_msg等0時不顯示調試信息；等1時虛擬屏顯示調試信息; 等2時實體屏串口1輸出。

debug_msg：需要串口輸出的信息

注：虛擬屏調試時， en_debug_msg 必須不等于2。實體屏調試時， en_debug_msg 必須不等于1。
