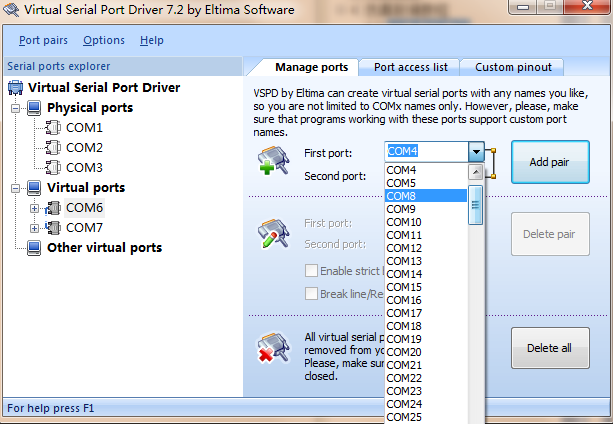

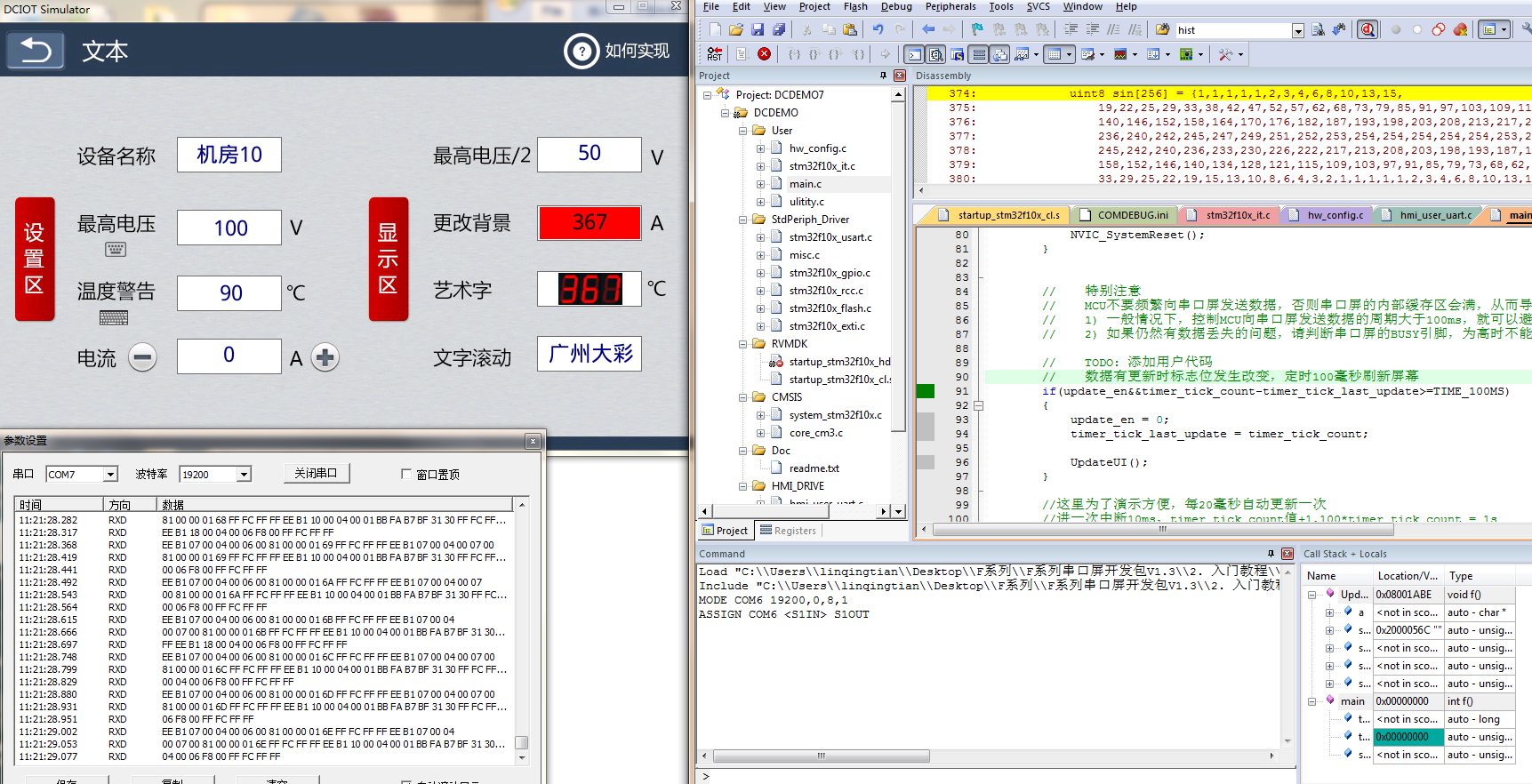

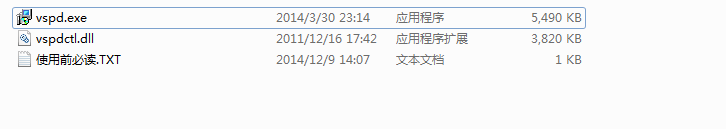

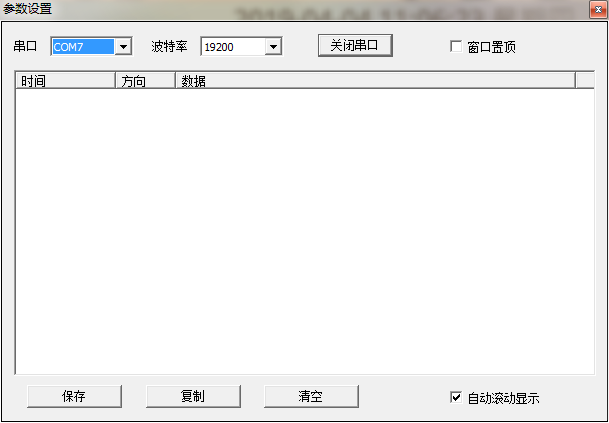

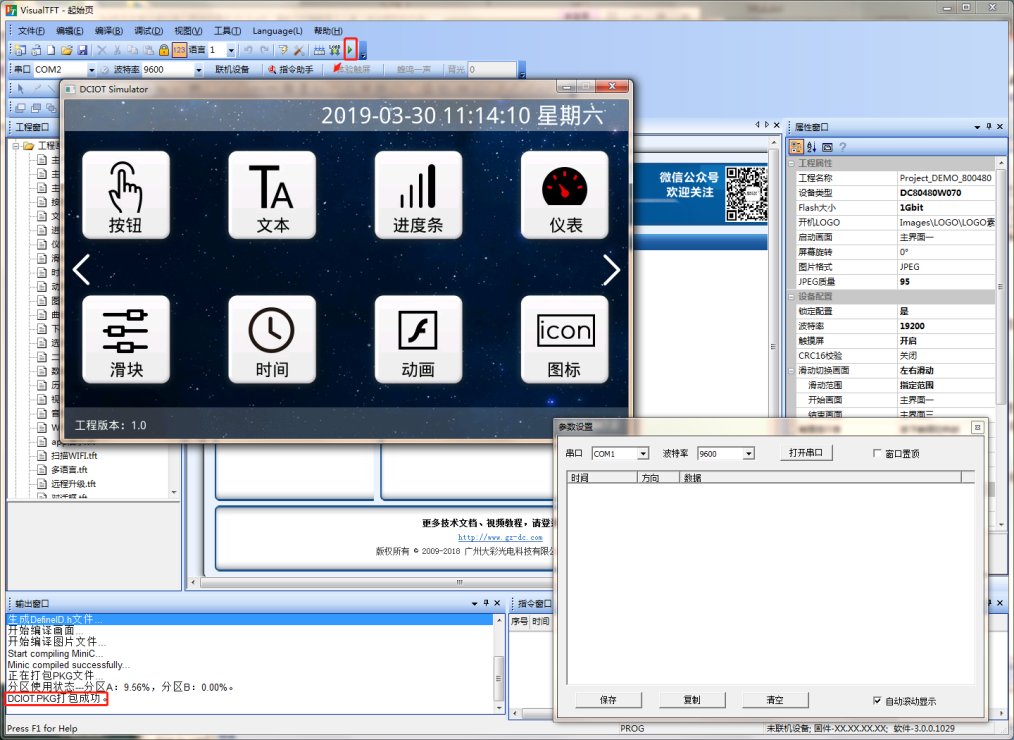

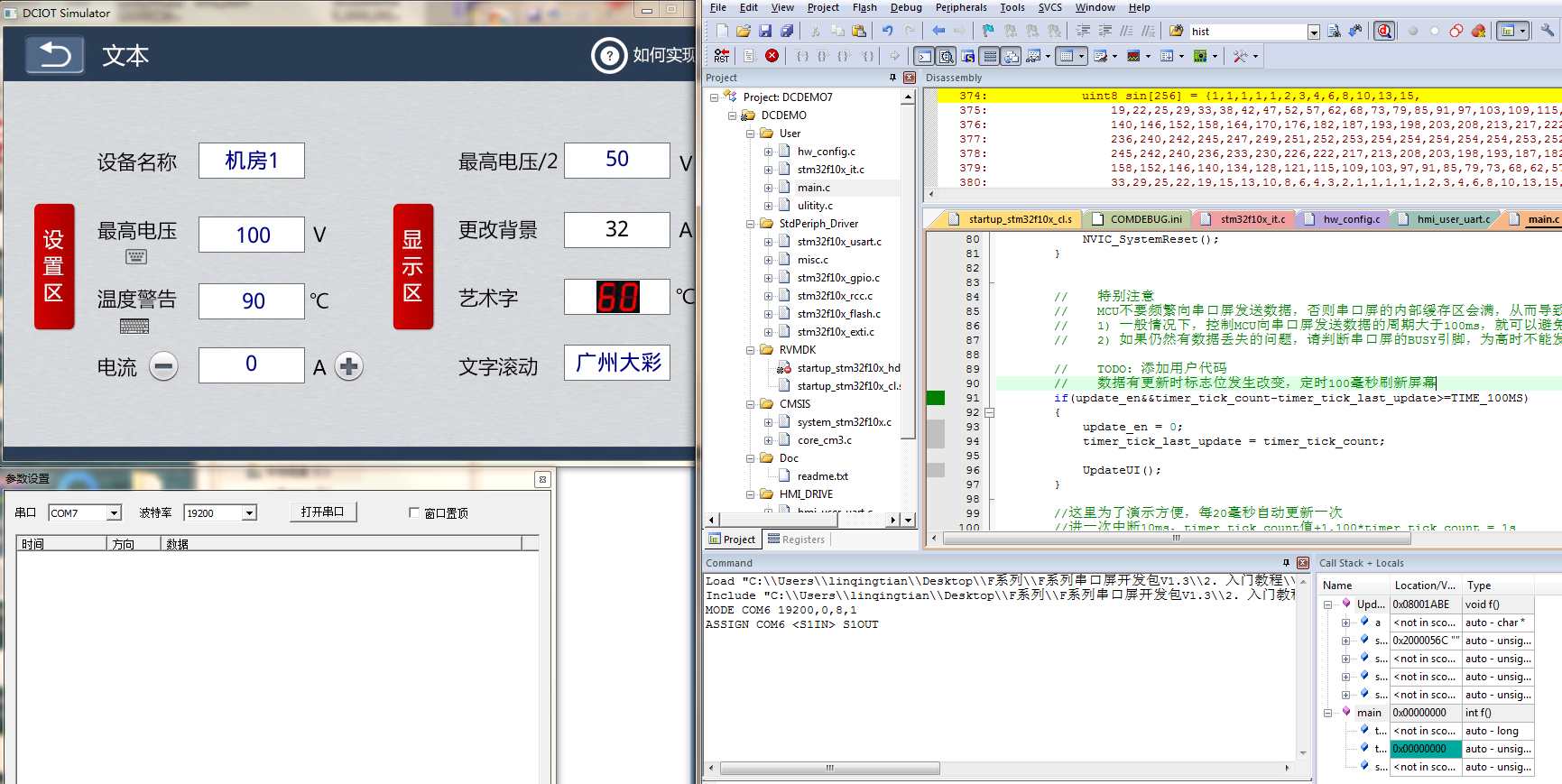

上一章節中已經生成了一對虛擬串口COM6 和COM7，接下來我們需要把虛擬串口屏連接到COM7， KEIL 軟件模擬器串口映射到COM6，再通過一些屬性配置，就可以完成二者聯機。操作步驟如下：

1. 查看仿真串口寄存器，ARM系列MCU可能有多個串口，查看串口寄存的方法，如下：

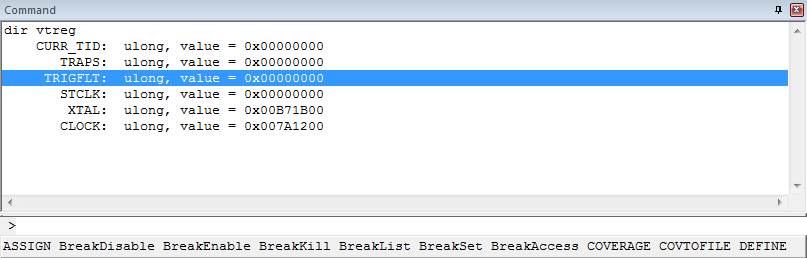

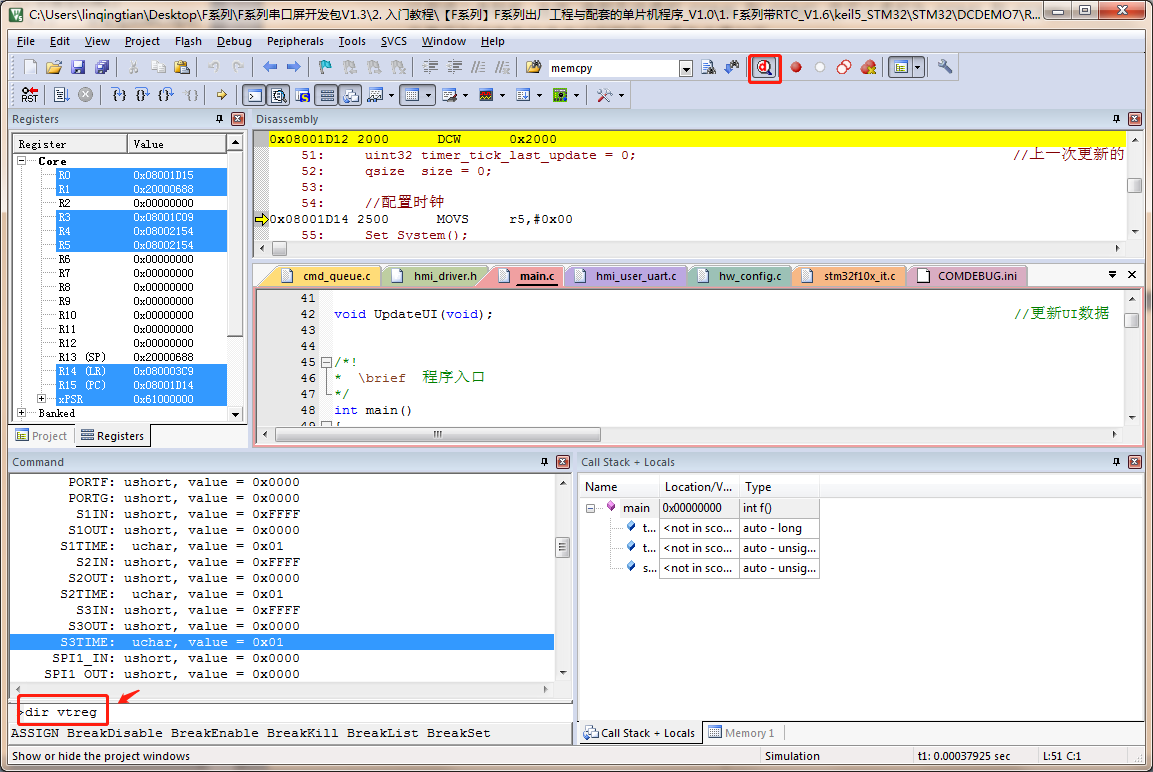

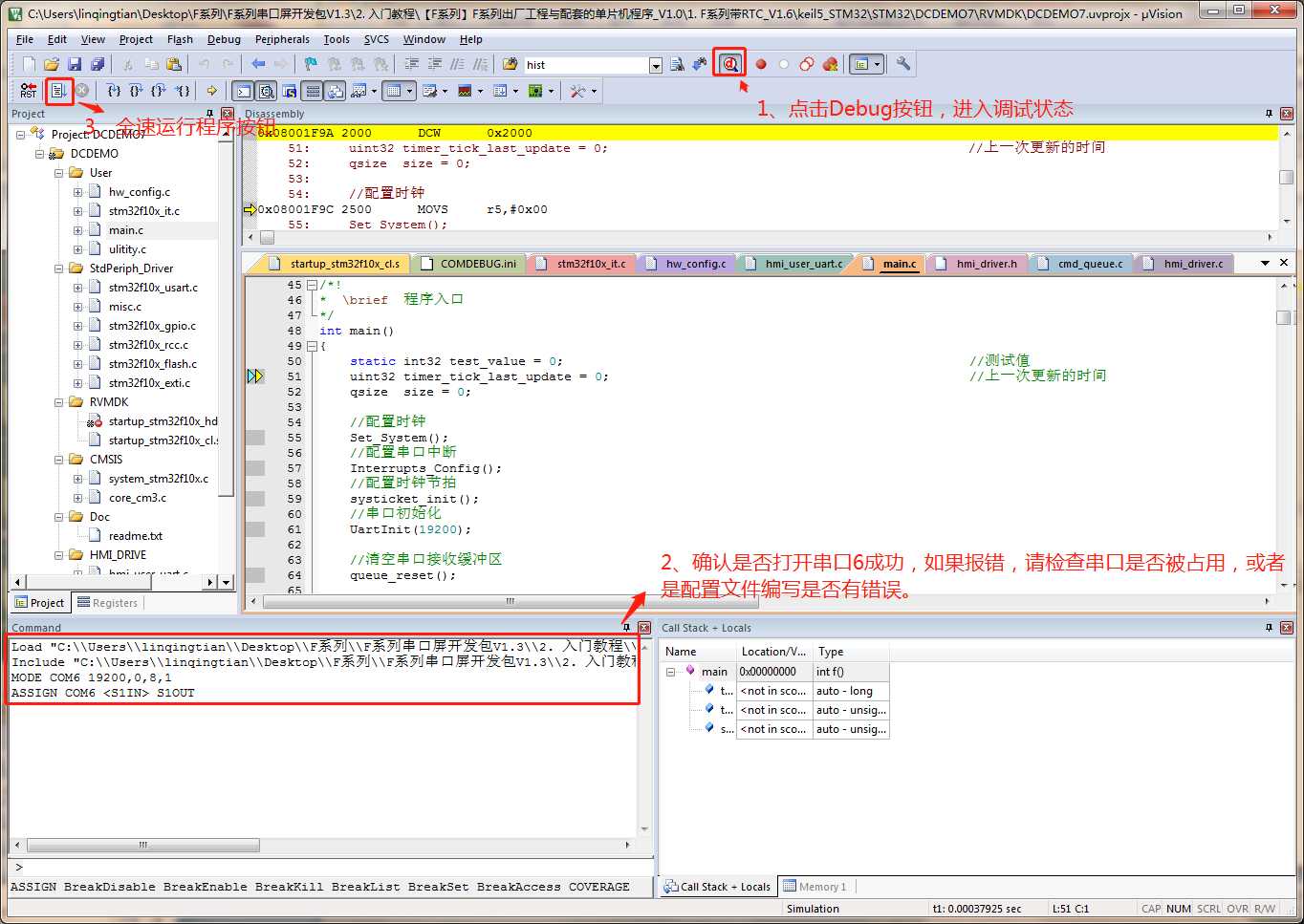

(1) 點擊KEIL 軟件菜單中【Debug】按鈕進入調試狀態，然后在KEIL工程左下角窗口輸入“DIR VTREG”即可以查看當前MCU仿真支持的多少個串口，如圖4-4所示；

 圖4-4查看仿真串口

(2) 如果顯示當前無串口如圖 4-5所示，請檢查是否有設置仿真MCU，檢查方法：在KEIL軟件界面點擊工具欄中“Options for Target”，并在彈窗中選擇【Debug】，參數配置請參考下文第10頁中參數介紹，如圖 4-6所示；

圖 4-5  無串口寄存器

圖 4-6  設置仿真型號

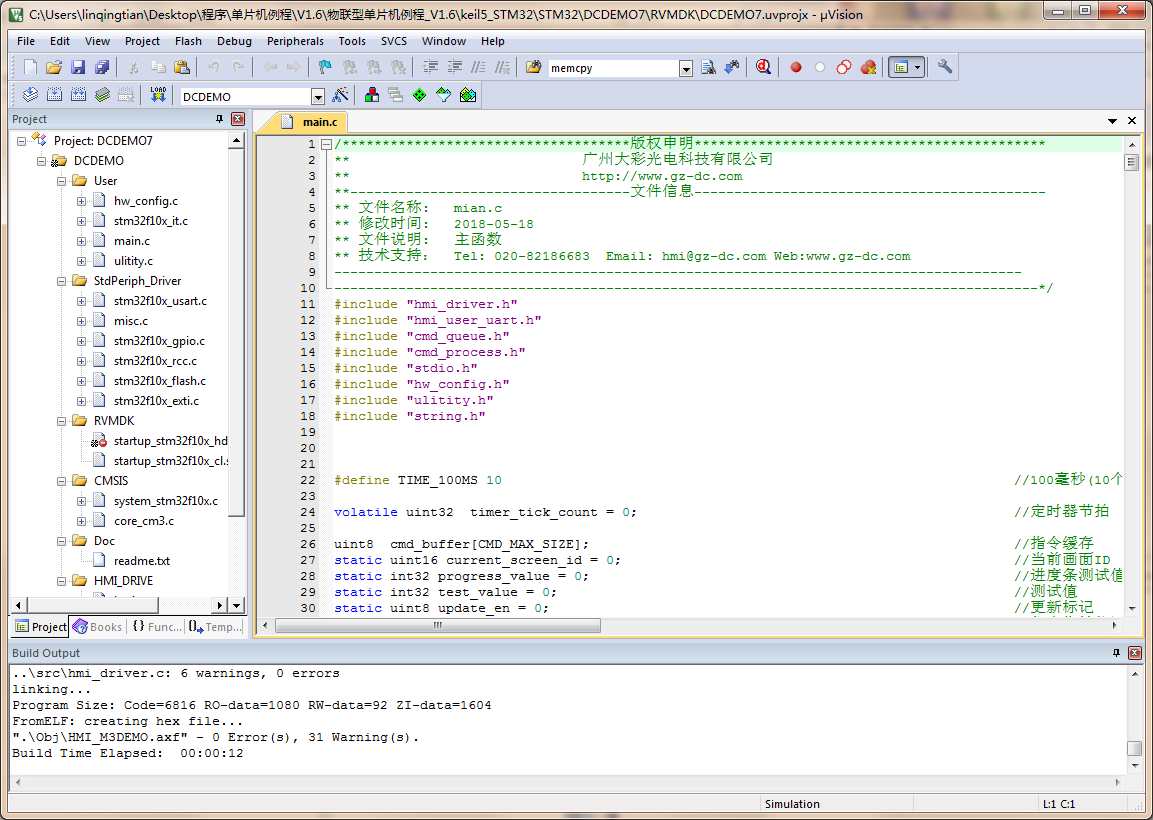

(3) 添加完仿真MCU型號后重新編譯工程，如圖 4-7所示；編譯完成后點擊Debug按鈕，重新輸入“DIR VTREG”，若該型號芯片支持仿真，會在窗口中顯示該芯片的串口寄存器，如圖 4-8所示；若該型號芯片不支持仿真，則不顯示串口寄存器，如圖 4-9所示；

圖 4-7  配置仿真MCU

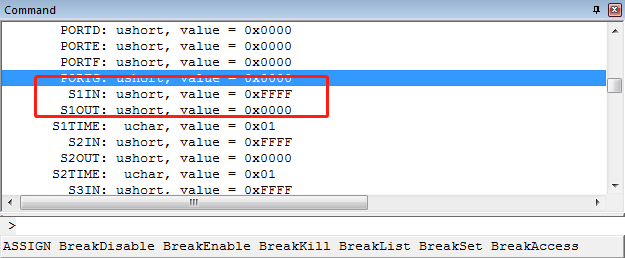

圖 4-8  仿真串口寄存器

圖 4-9  不支持仿真

2. 創建 COMDEBUG.txt 配置文件

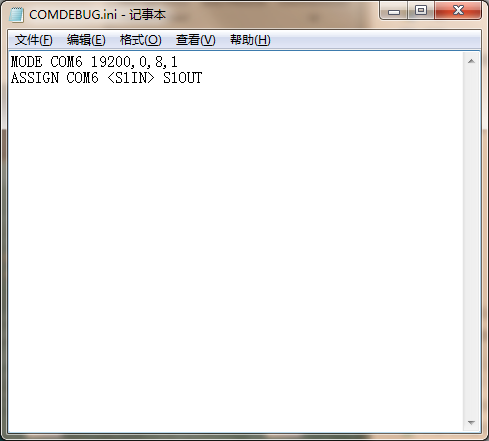

(1) 在 KEIL 程序工程任意目錄下，新建 1 個記事本，命名：COMDEBUG.txt，然后如圖4-10所示在文本中編寫以下兩句命令：

MODE COM619200,0,8,1

ASSIGN COM6<S1IN> S1OUT

圖4-10編寫配置文件

第 1 句命令的功能是把COM6的屬性設置為 19200 波特率，0無校驗位，8位數據位，1 位停止位；第 2 句命令的功能是把軟件仿真器的串口1映射到COM6。

特別注意：不同的MCU，上面的 ASSIGN 語句有細微的差別，如下：

• ARM系列MCU：ASSIGN COM6 <S1IN> S1OUT
• 8051系列MCU：ASSIGN COM6 <SIN>SOUT
• STC 系列MCU：ASSIGN COM6 <S0IN>S0OUT

提示：當仿真MCU使用串口1以外的串口時，需要將上面的ASSIGN語句修改為對應的串口，如使用串口2時，S1IN改為S2IN，S1OUT改為S2OUT。

(2) 修改COMDEBUG.txt后綴名改為COMDEBUG.ini，這樣就完成創建配置文件，如圖4-11所示；

圖4-11修改后綴名

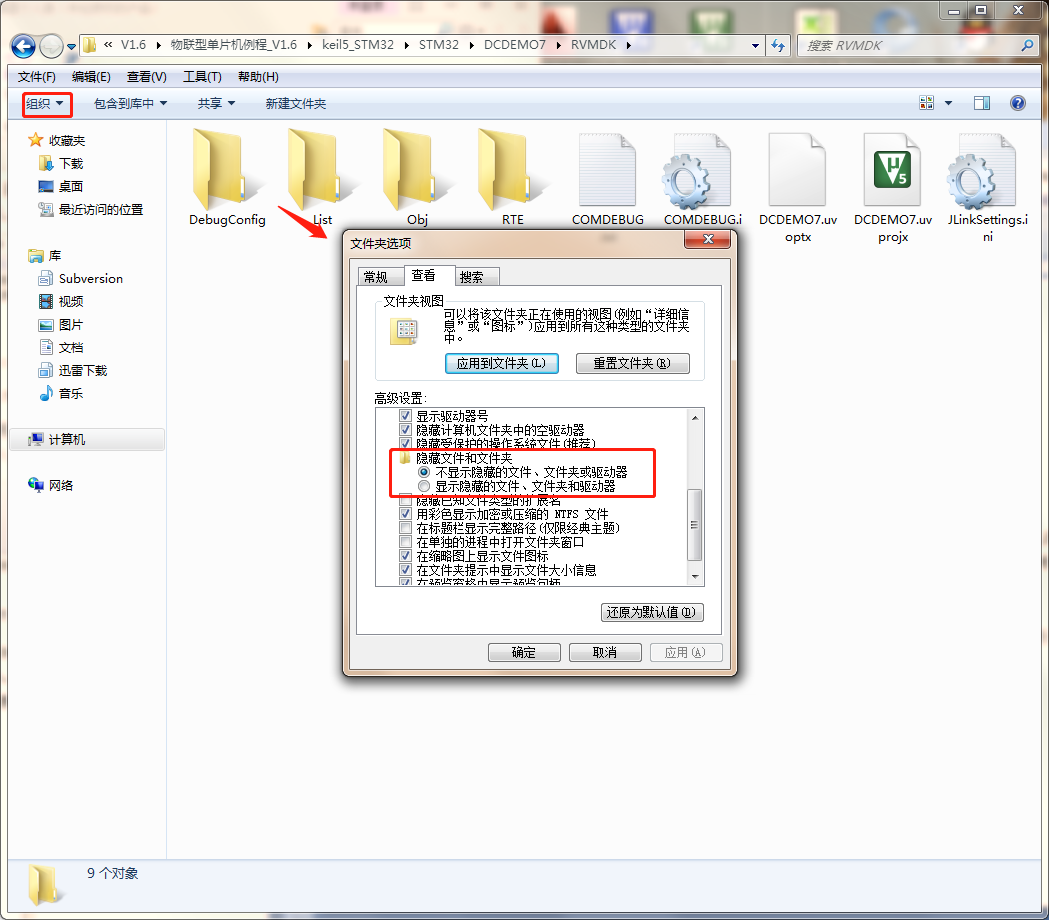

提示：若電腦上的記事本未顯示.txt 后綴擴展名，可以進入文件夾選型，去掉“隱藏已知文件類型的擴展名”，如圖4-12所示。對于 WIN7 系統，點擊文件欄的“組織” ，選擇“文件夾和搜索選項”，即可彈出該置界面，如圖4-12所示。

圖4-12顯示后綴名

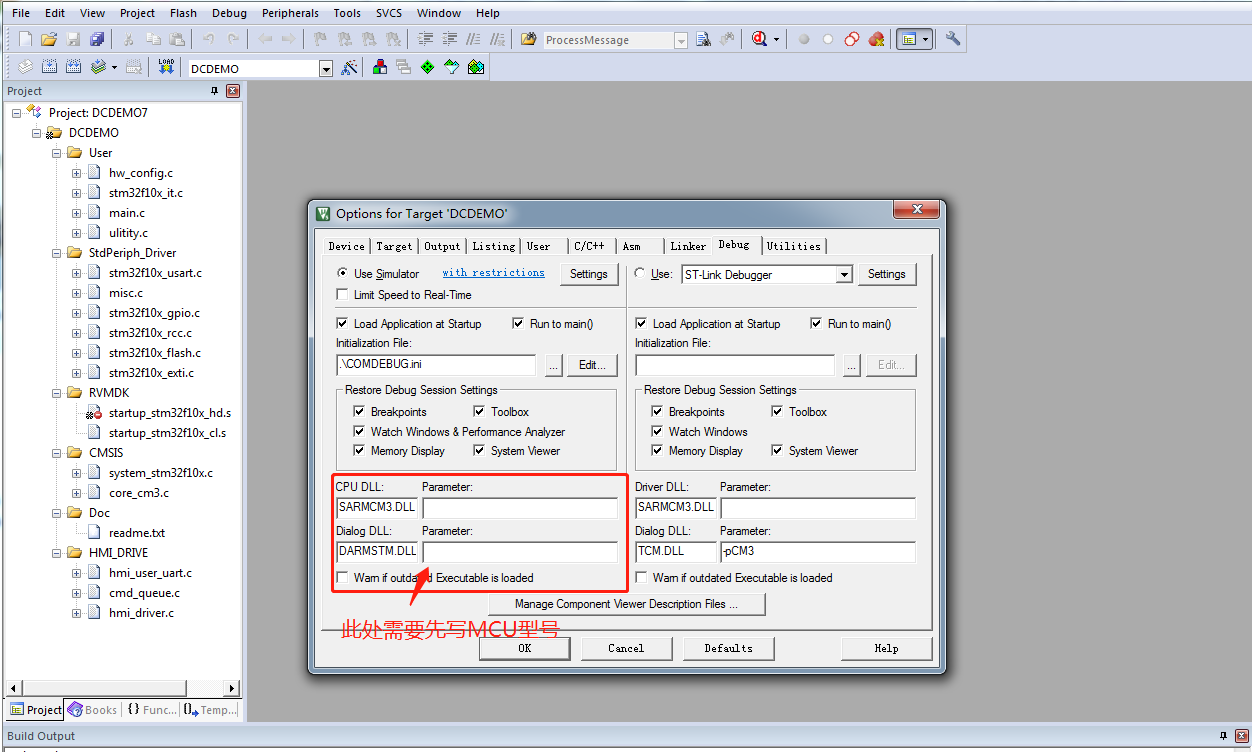

3. 打開KEIL工程，點擊工具欄中“Options for Target”，并在彈窗中選擇【Debug】配置，如圖4-13所示；

圖4-13 Debug

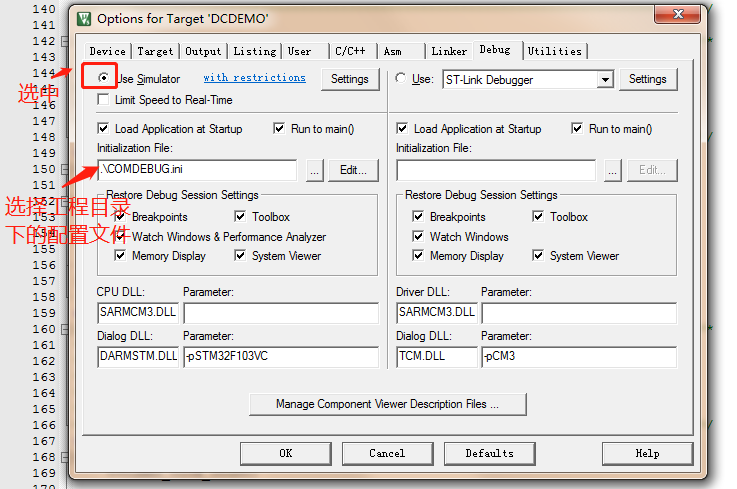

4. 在【Debug】配置中選中左側Use Simulator，并將把工程目錄中COMDEBUG.ini配置文件添加到Initialization File中，如圖4-14所示；

圖4-14 Debug配置

5. 然后修改窗口中CPU仿真參數：

【CPU DLL】：修改為SARMCM3.DLL；

【Parameter】：（不填）；

【Dialog.DLL】：修改為DARMSTM.DLL ；

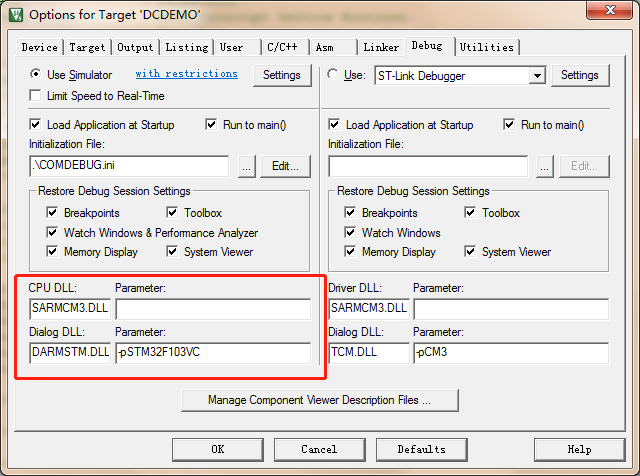

【Parameter】：-pSTM32F103VC（此處為填仿真芯片型號，注：部分MCU不支持仿真功能的，如：STM32F4系列的MCU是不支持軟件仿真。）配置如圖4-15所示。

注意：51單片機此處不需要修改，直接跳過。

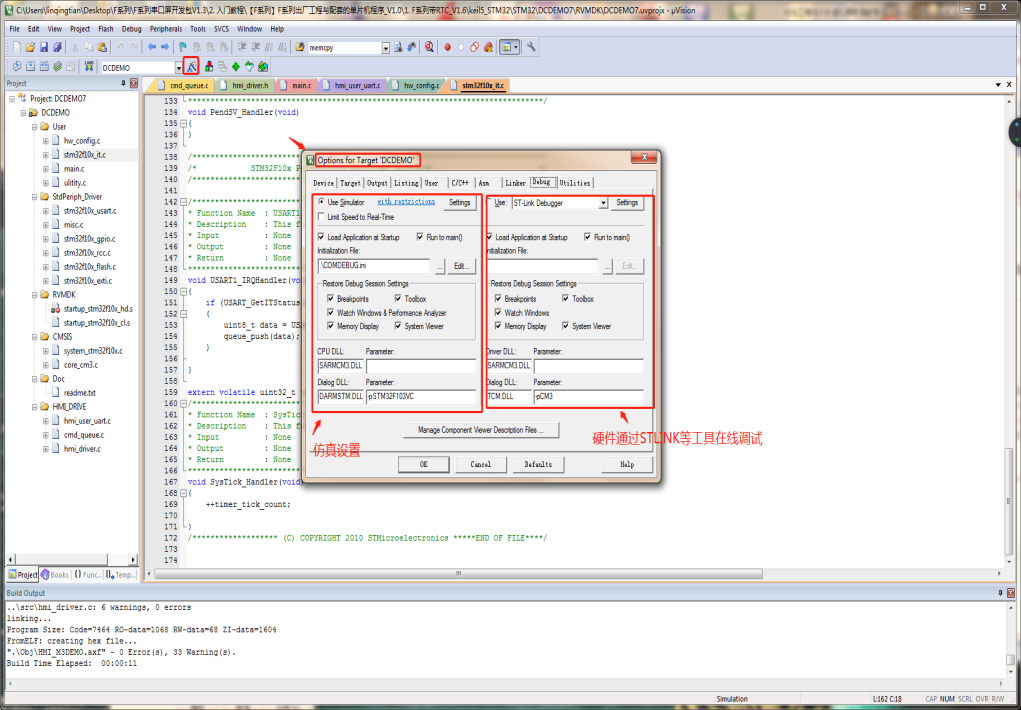

圖4-15 CPU仿真屬性
