大彩串口屏M系列OTA升級

發布人：大彩科技發布日期：2021-01-12

串口升級ota.bin演示（升級后，屏幕顯示彩色圓圈）


一、適用范圍


本文檔適合大彩醫用級的串口屏產品使用。




二、開發環境版本


1. VisualTFT軟件版本：V3.0.1.1137及以上的版本。

版本查看：

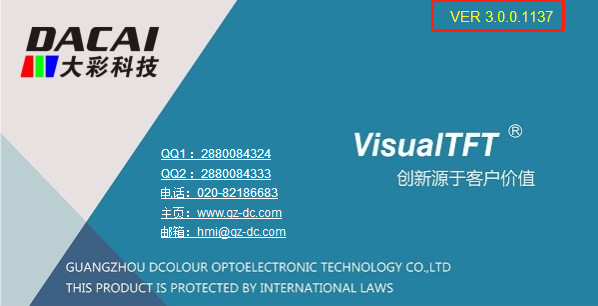

1) 打開VisualTFT軟件啟動頁面如圖2-1軟件版本，右上角會顯示的軟件版本號；

圖片

圖2-1軟件版本

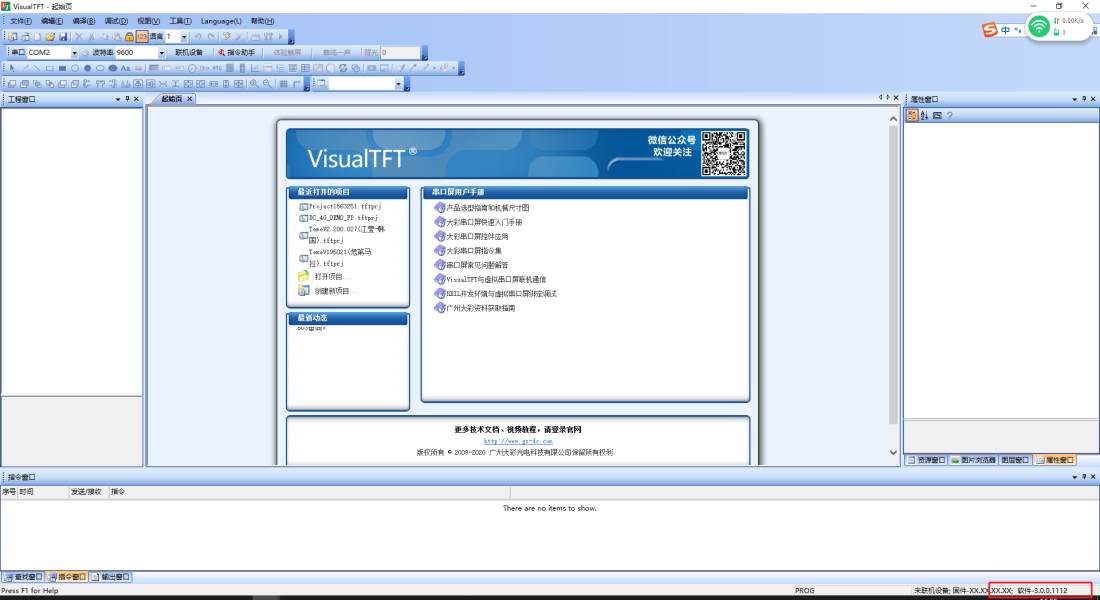

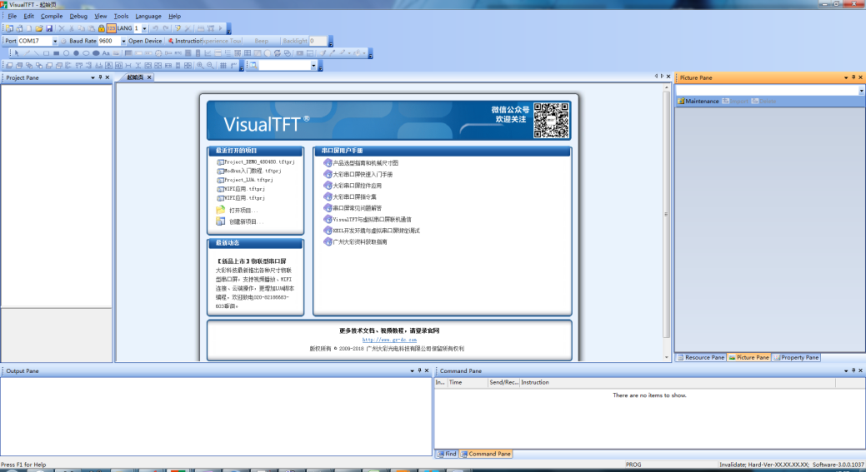

2) 打開VisualTFT，在軟件右下角可以查看軟件版本圖2-2軟件版本，最新版本可登錄http://gc086.com/進行下載。

圖片

2-2軟件版本


2. 串口屏硬件版本： M系列固件 >= V6.3.319.00。

版本查看：

1) 查看屏幕背面版本號貼紙；

2) VisualTFT與屏幕聯機成功后，右下角顯示的版本號。




三、概述


本文介紹VisualTFT PC軟件編譯生成的‘ota.bin’工程文件，用戶通過MCU用串口對屏幕升級的說明。相比之前的 對‘private’ 文件升級，區別如下所示：
文件數量：‘private’是一個文件夾，里面含有多個文件；‘ota.bin’是一個文件
升級協議：‘private’升級的協議是固定，可參考http://gc086.com/uploads/file/； ‘ota.bin’升級協議不限制，可自定義幀內容。

數據交互：‘private’指令交互由固件處理；‘ota.bin’由lua腳本處理。




四、參考資料


1



《LUA 腳本API V1.4》可通過以下鏈接下載物聯型開發包獲取:

http:/gc086.com/index.php?s=/List/index/cid/19.html

2



《LUA基礎學習》可通過以下鏈接下載物聯型開發包獲取:

http:/gc086.com/index.php?s=/List/index/cid/19.html

3



LUA腳本初學者可以通過下面鏈接進行學習。

http://www.runoob.com/lua/lua-arrays.html

4



AT指令，可以通過下面鏈接了解

http://www.openluat.com/




五、教程實現


本例程通過大彩協議自定義指令和用戶主板通訊，指令格式為 EE B6 … FF FC FF FF，且將OTA升級部分代碼封裝成‘ota.lua’文件。若用戶采用的是自由串口協議，可參考本例程的方法實現。







5.1 創建虛擬串口

在實現例程前需要作以下3個準備：

1. 硬件平臺；

2. 軟件平臺；

3. UI素材。

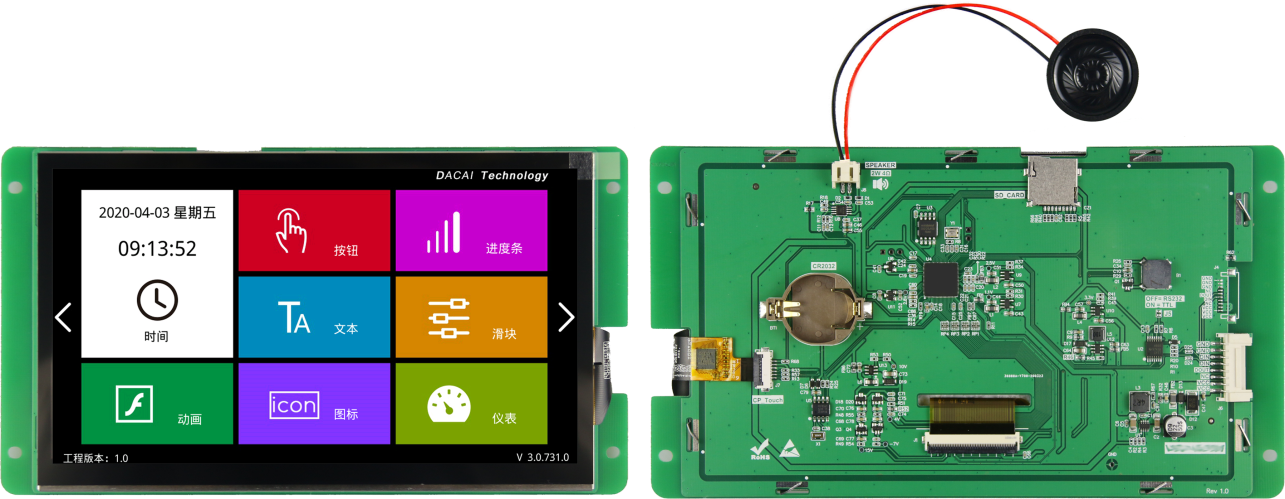

該例程使用大彩物聯型7寸串口屏DC80480M070_1111_0C為驗證開發平臺。如圖5-1所示；

圖片

圖5-1  M系列7寸串口屏

其他尺寸M型的串口屏均可借鑒此教程。



5.1.1 軟件平臺

使用大彩自主研發的上位機軟件VisualTFT配置工程，登錄http://gc086.com/下載。如圖5-2所示；

圖片

圖5-2  下載軟件







5.2 配置串口屏工程

工程配置主要介紹以下6點：

(1) OTA文件生成

(2) 畫面配置

(3) LUA API介紹

(4) 串口升級OTA流程圖

(5) LUA 串口升級源碼

(6) LUA SD卡升級源碼



5.2.1 OTA文件生成

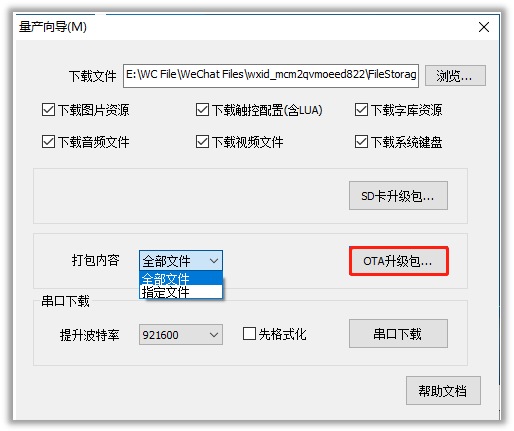

在 VisualTFT軟件菜單欄點擊圖片 ，將彈出【量產下載】彈窗界面，如圖5-3所示：

圖片

圖5-3  量產下載

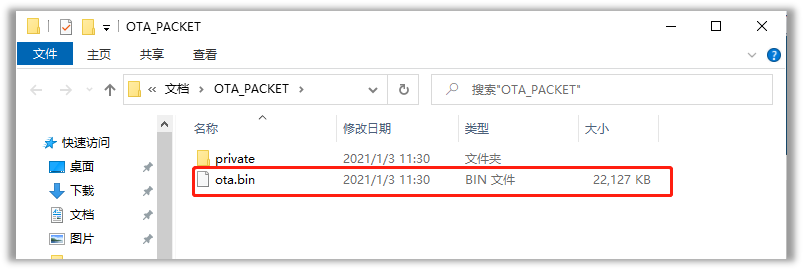

點擊【OTA升級包…】，打包生產ota.bin文件，如圖5-4所示

圖片

圖5-4  OTA文件生成

注意：

OTA文件可以指定或全部文件打包升級，相關下載項說明如下所示：


  • 下載圖片資源：gif、iocn、圖片等。增加、修改、刪除圖片 UI，應勾選此項。
  • 下載觸碰配置：控件、lua、工程相設置參數。增加控件（非圖片）、修改、刪除等，應勾選該項。
  • 下載字庫資源：增加、刪除、修改字庫樣式或增加一個字體大小等，應勾選該項。
  • 下載音頻文件：增加、刪除、修改音頻文件等，應該勾選此項。
  • 下載音頻文件：增加、刪除、修改視頻文件等，應該勾選此項。
  • 下載音頻文件：增加、刪除、修改系統鍵盤等，應該勾選此項。


即用戶修改對應下載項后，打包內容可選擇為“指定文件”。

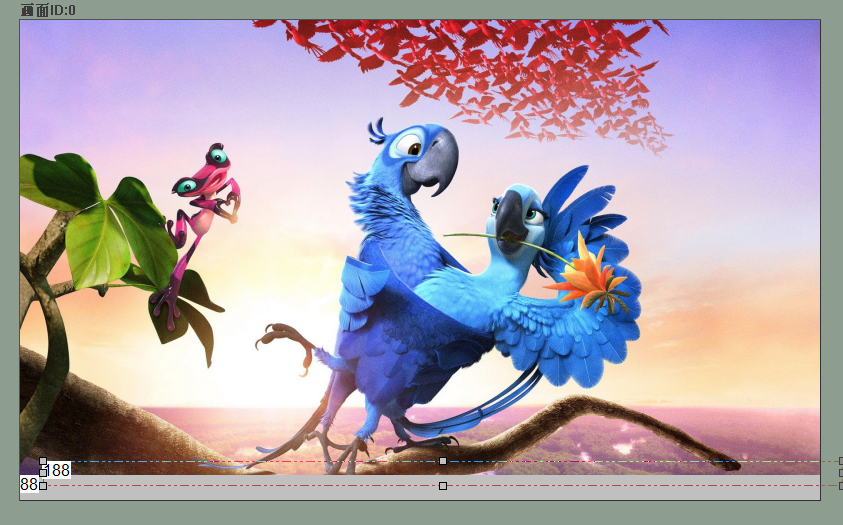

5.2.2 畫面配置

本例程，只配置下載部分的畫面及控件，在主頁面（畫面ID0）中，添加以下控件：


  • 控件ID88 ：文本控件，顯示下載信息。本例程中顯示下載進度、解壓進度。
  • 控件ID188：進度條控件，顯示下載信息。本例程中顯示下載進度、解壓進度。


本例程中，屏幕初上電始化后，在LUA腳本設置文本控件、進度條控件隱藏。當用戶單片機發送開始升級指令時，顯示出控件ID88、ID188。如圖5-5所示：

圖片

圖5-5  畫面配置



5.2.3 LUA API介紹

本例程中，OTA升級相關API如下：

1. ota_init(md5, filesize, addr)

設置OTA寫入?yún)?shù)


  • md5：字符串，固定為‘0123456789abcdef’
  • filesize：ota.bin文件的大小，單位：byte
  • addr：固定為0x800000（16進制）


如ota.bin文件大小為17542byte，則ota_init(‘0123456789abcdef’, 17542, 0x800000)。



2. ota_write(writeTb)

OTA寫入，用戶調用ota_write(writeTb)，將writeTb數據寫入到0x800000地址。


  • writeTb:寫入字節數據，寫入大小為2048 byte,不足2048byte補零。寫入該地址的數據掉電后不清除。




3. ota_check_upgrade(state)

ota.bin文件校驗、解壓。當用戶將ota.bin文件傳輸完畢后，調用ota_check_upgrade(state)對ota.bin進行先校驗在解壓，解壓成功后即已經升級完成，屏幕自動重啟。

  • state：1，進入升級狀態。



4. ota_destroy()

清除OTA數據：對0x800000地址寫入的數據清除。



5. on_ota_progress(status,value)

OTA校驗、解壓回調。當用戶ota_check_upgrade(state)函數后，會自動回到該API。


  • status:狀態。1-校驗過程，2-校驗結果，3-解壓過程，4解壓結果
  • value：處理結果。


當state = 1,value 固定為0
當state = 2,0-校驗失敗，1-校驗成功
當state = 3,0-~100，解壓進度
當state = 4,0-解壓失敗，1-解壓成功

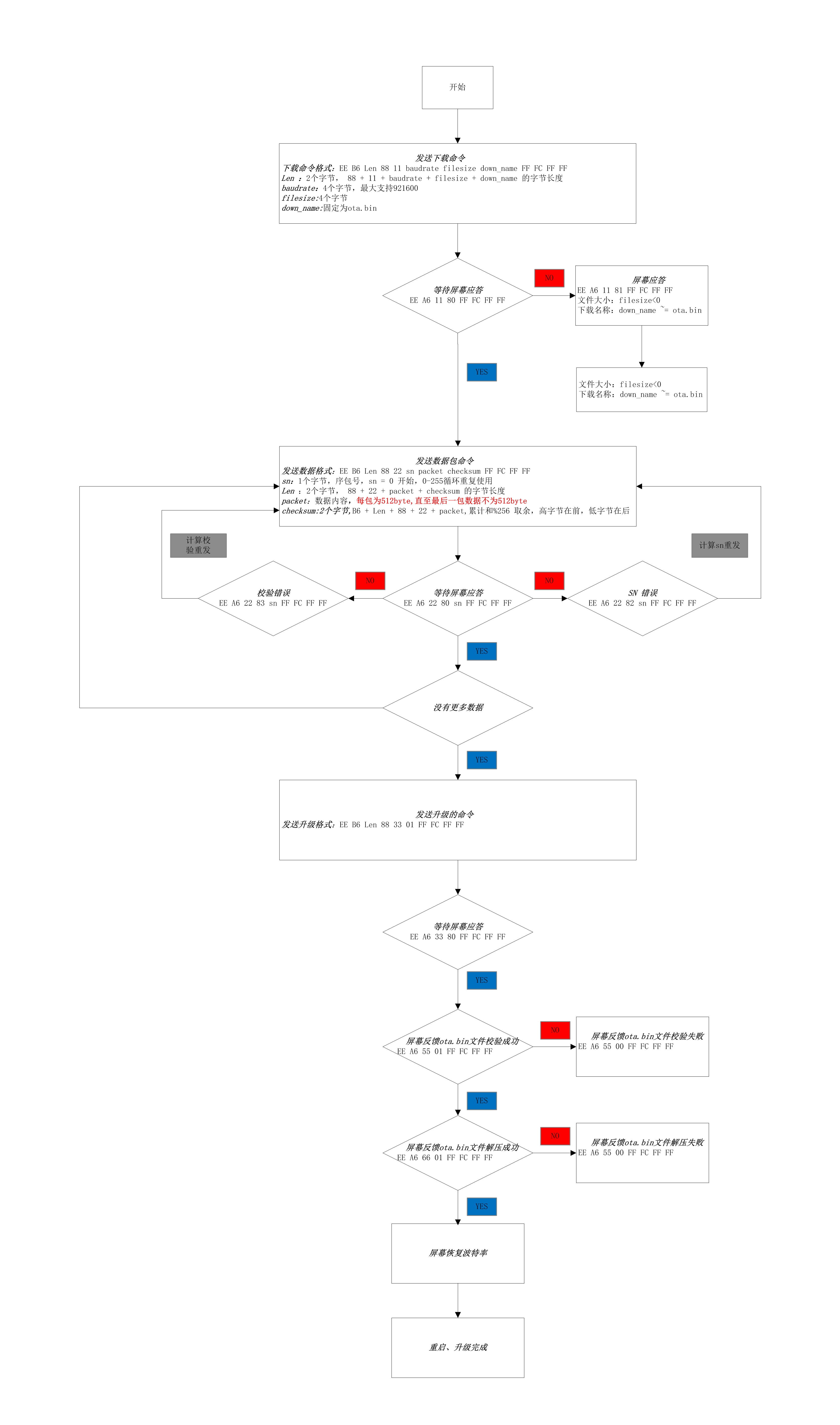

5.2.4 串口升級OTA流程圖

M系列串口屏需要使用 ota.bin 文件進行升級，ota.bin 生成方式參考OTA文件生成章節。詳細指令可參考附錄A。升級流程如圖5-6所示：

圖片

圖5-6  OTA流程


5.2.5 LUA 串口升級源碼

1. 初始化加載

本例程中，采用大彩協議自定義指令實現（EE B6 … FF FC FF FF），且OTA實現已封裝在‘ota.lua’中。用戶需要在‘main.lua’處理以下關鍵點：


  • 全局變量：修改升級頁面對應的畫面ID


 注意：ota.lua文件里面也需要更改畫面ID以及控件ID


  • 初始化：加載ota.lua文件
  • 初始化：初始化隱藏ota 升級的進度
  • 串口回調：判斷是否是B6指令




代碼如程序清單 1所示。

程序清單 1  main.lua初始化

--------------------------------------------------------------------------
-------------------------screen id define strat----------------------------
--------------------------------------------------------------------------
--screen id variant: define rule 'sc_' + name

sc_Lock = 0                   --升級畫面的ID
--------------------------------------------------------------------------
--------------------------- screen id define end ---------------------------
--------------------------------------------------------------------------

function on_init()

    dofile('ota.lua')  --加載ota.lua文件
    my_assecc_ota(0)   --隱藏ota升級進度
end

function on_uart_recv_data(packet)

    collectgarbage("collect")
    local isOTA = packet[1]

    print('> funcode = '..string.format('%02X', packet[2]))

    if isOTA == 0xB6
    then
        ota_operating(packet)  --ota處理流程
    end
end

▲下滑查看



2.開始下載

當屏幕接收到用戶主板發送開始下載指令（EE B6 Len 88 11 baudrate filesize down_name FF FC FF FF），先判斷文件大小和文件名稱是否合法，在顯示下載進度部分的控件→響應主板→OTA_INIT(先清除備份區，在初始化) →提升波特率。代碼如程序清單 1所示。

程序清單 2  開始下載

--uart ota transmission operation
function ota_operating(packet)

    local datalen = (packet[2] << 8) | packet[3]
    local funcode = packet[4]
    local cur_screen = get_current_screen()

    if funcode == ota_code
    then
        local child_code = packet[5]
        local down_name  = ''

        if child_code == _start_down
        then
            baudrate = uart_get_baudrate()

            local baudrateTemp = 115200

            baudrateTemp = (packet[6] << 24) |
                              (packet[7] << 16) |
                              (packet[8] <<  8) |
                              (packet[9] <<  0)

            filesize = (packet[10] << 24) |
                         (packet[11] << 16) |
                         (packet[12] <<  8) |
                         (packet[13] <<  0)

            for i = 14, (#(packet) - 4)
            do
                down_name = down_name..string.char(packet[i])
            end

            if down_name == filename and filesize > 0
            then
                my_assecc_ota(1)
                down_state = 1
                change_screen(sc_Lock)

                my_uartsend_ota(child_code, ota_suc)

                if en_ota_SD == 1
                then
                    ......
                else
                    pre_sn         = -1
                    ota_cnt        = 0
                    ota_writeTb    = {}
                    ota_writeByte  = 0
                    TransferSize   = 0
                    set_value(sc_Lock,  88, 0)
                            set_text(sc_Lock,
                                       188,
                                       'Downloading : 0 %
                                       [ '..math.ceil(TransferSize)..' byte / '..
                                        math.ceil(filesize)..' byte ]')
                    ota_destroy()
                    ota_addr = ota_init('0123456789abcdef', filesize, 0x800000)
                end
                uart_set_baudrate(baudrateTemp)
            else
                my_uartsend_ota(child_code, ota_nodown)
            end
        ......
        end
    end
end

▲下滑查看


3. 數據包

當屏幕接收到用戶主板發送的數據指令（EE B6 Len 88 22 sn packet checksum FF FC FF FF），先判斷數據包長度和大小、sn、校驗碼等是否合法。在傳輸累計2048字節后（傳輸4次，每次512字節）則調用ota_write(ota_writeTb)寫到0x800000地址。若最后一次寫入的數據累計后不足2048字節，屏幕自動補零寫入。代碼如程序清單 3所示。

程序清單 3  ota寫入

--uart ota transmission operation
function ota_operating(packet)

    local datalen = (packet[2] << 8) | packet[3]
    local funcode = packet[4]
    local cur_screen = get_current_screen()

    if funcode == ota_code
    then
    --EE B6 LEN(2BYTE) 88 11 FILESIZE(4byte) FILENAME FF FC FF FF
        local child_code = packet[5]
        local down_name  = ''

        if child_code == _start_down
        then
           ......

        elseif child_code == _dwoning
        then
        --EE B6 LEN(2BYTE) 88 22 01 00 00 11 11 check_H check_L FF FC FF FF
            local sn = packet[6]
            if pre_sn == 255
            then
                pre_sn = -1
            end
            print(' > pre_sn = '..pre_sn..' / sn = '..sn)

            if pre_sn + 1 == sn
            then
                local packsize = #(packet) - 13 + 1
                if packsize > 0 and packsize <= otaUartPacketSize
                then
                    if ((packsize + 13) == (#(packet) + 1)) and
                        (((#(packet) + 1) - 13) > 0)
                    then
                        local isCheckTure = my_checkSum(packet)
                        if isCheckTure == 1
                        then
                            TransferSize = packsize + TransferSize
                            local prg = string.format ('%.1f', ((TransferSize *
                                          100) / filesize))
                            set_value(sc_Lock,  88, math.ceil((TransferSize *
                                          1000) / filesize))
                            set_text(sc_Lock, 188, 'Downloading : '..prg..' %
   [ '..math.ceil(TransferSize)..' byte / '..math.ceil(filesize)..' byte ]')

                            for i = 7, (#(packet) - 6)
                            do
                                ota_writeTb[ota_writeByte] = packet[i]
                                ota_writeByte = ota_writeByte + 1
                            end

                            if #(ota_writeTb) >= 0
                            then

                                local isOtaWrite = 0

                                ota_cnt = ota_cnt + 1
                                if ota_cnt == 4
                                then
                                    isOtaWrite = 1

                                elseif ota_cnt < 4 and TransferSize == filesize
                                then
                                    isOtaWrite = 1
                                end

                                if isOtaWrite == 1
                                then

                                    if #(ota_writeTb) <= 2047
                                    then
                                        for i = (#(ota_writeTb) + 1), 2047
                                        do
                                            ota_writeTb[ota_writeByte] = 0x00
                                            ota_writeByte = ota_writeByte + 1
                                        end
                                    end
                                    ......
                                    local _write =  ota_write(ota_writeTb)

                                    ota_cnt = 0
                                    ota_writeByte = 0
                                    ota_writeTb   = {}
                                end

                                pre_sn = sn
                                my_uartsend_ota(child_code, ota_suc, pre_sn)
                            end
                        end
                    else
                        --check sum error
                        my_uartsend_ota(child_code,
                                           ota_packet_checkfail, (pre_sn + 1))
                    end
                else
                    --size > 512byte error
                    print(' > packet size > '..otaUartPacketSize..' ERROR !')
                end
            else
                --sn error
                my_uartsend_ota(child_code, ota_snfail, (pre_sn + 1))
            end
            ......
        end
    end
end

▲下滑查看



4. 下載完成

當屏幕接收到用戶主板確認升級的指令（EE B6 Len 88 33 01 FF FC FF FF），則調用ota_check_upgrade(1)開始進入校驗解壓過程。代碼如程序清單 4所示。

程序清單 4  開始升級

--uart ota transmission operation
function ota_operating(packet)

    local datalen = (packet[2] << 8) | packet[3]
    local funcode = packet[4]
    local cur_screen = get_current_screen()

    if funcode == ota_code
    then
        --EE B6 LEN(2BYTE) 88 11 FILESIZE(4byte) FILENAME FF FC FF FF
        local child_code = packet[5]
        local down_name  = ''

        if child_code == _start_down
        then
            ......

        elseif child_code == _dwoning
        then
            ......
        elseif child_code == _end_down and down_state == 1
        then
            local isUpdata = packet[6]
            if isUpdata == 0x01
            then
                my_uartsend_ota(child_code, ota_suc)

                ......
                ota_check_upgrade(1)

            end
        ......
        end
    end
end

▲下滑查看


5. 校驗解壓


當屏幕進入升級過程，會自動調用on_ota_progress（status,value）進入校驗、解壓過程，校驗中→校驗結果→解壓中→解壓結果→恢復波特率→重啟，代碼程序清單 5所示。

程序清單 5  校驗解壓

function on_ota_progress(status,value)

    --Checking
    if status == 1 and value == 0
    then
        set_value(sc_Lock, 88, value)
        set_text(sc_Lock, 188, '')
        refresh_screen()

    --Check result
    elseif status == 2
    then
        my_uartsend_ota(_file_check, value)

    --Unpacking
    elseif status == 3
    then
        set_value(sc_Lock, 88, value*10)
        set_text(sc_Lock, 188, 'flash_updatesects : '..value..' %')
        refresh_screen()

    --Unpacking result
    elseif status == 4
    then

        my_uartsend_ota(_unzip, value)
        print('> baudrate = '..baudrate)
        uart_set_baudrate(baudrate)
        delay_ms(100)
    end
end

▲下滑查看


5.2.6 LUA SD升級源碼

本例程中，用戶還可以將ota.bin文件放在SD卡中進行升級，本例程中已將sd升級功能封裝在‘ota.lua’中，用戶只需要在sd插入回調函數里調用my_sd_updata

OTA()即可。代碼程序清單 5所示。

程序清單 6  SD卡升級源碼

--main.lua
function on_sd_inserted(dir)
    my_sd_updataOTA()
end


--ota.lua
--sd update ota
function my_sd_updataOTA()

    local finish = 0

    if file_open(sd_path, 1) == true
    then
        size = file_size()
        ota_destroy()

        local sdota_addr = ota_init('0123456789abcdef', size, 0x800000)

        --ota resume
        if sdota_addr > 0
        then
            file_seek(sdota_addr)
        end

        while(true)
        do
            local rddata = file_read(2048)
            if #(rddata) < 2047
            then
                for i = (#(rddata) + 1), 2047
                do
                    rddata[i] = 0x00

                end
                finish=1
            end

            ota_write(rddata)
            print('> finish = '..finish)
            if finish == 1 then
                break
            end
        end

        file_close()
        my_assecc_ota(1)
        ota_check_upgrade(1)
    end
end

▲下滑查看





附錄A


MCU 發送給屏幕的指令如下所示：

圖片

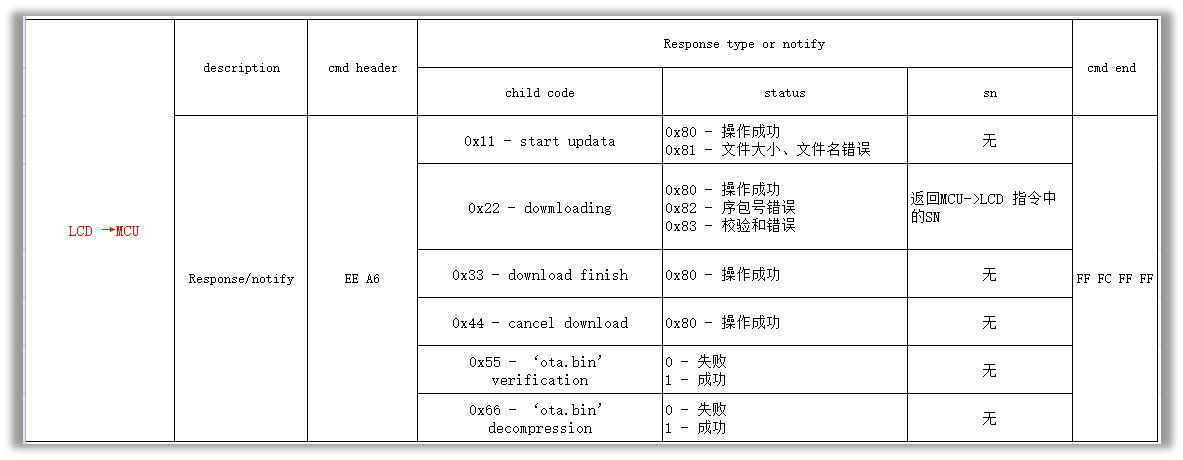

屏幕應答或通知MCU屏幕的指令如下所示：

圖片




附錄B


DEMO下載鏈接：

http://gc086.com/uploads/file/20210111/M%20OTA.zip
