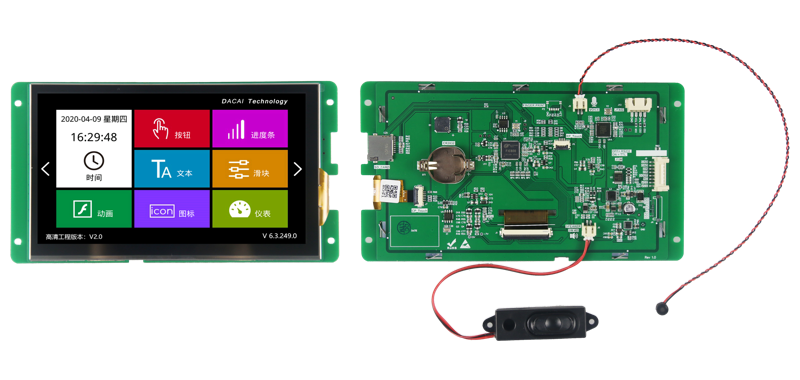

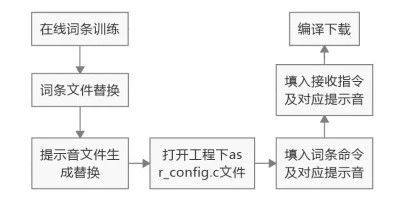

3.2 串口屏工程配置

串口屏工程的配置主要有以下 2 點：

(1) 畫面配置

(2) LUA 腳本編輯

3.2.1 畫面配置

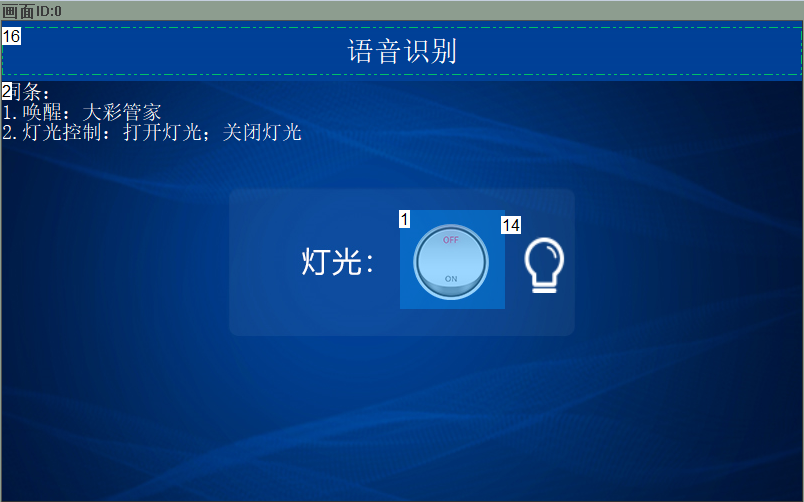

1. 在畫面 ID0 中，配置和語音芯片交互實現模擬燈光的控制開關，此處將不針對這些基本控件的使用一一贅述，如圖3-2所示。

圖3-2 畫面配置

• ID1控件實現燈光的開關。

3.2.2 LUA腳本編輯

本例程中共分為四部分程序：

• 屏幕初始化：初始化串口配置，波特率設置為57600。
• 屏幕串口接收解析語音芯片指令。
• 屏幕串口發送指令到語音芯片。
• 屏幕邏輯判斷并響應。

1. 初始化

調用系統函數 on_init()執行初始化串口，代碼如程序清單5所示：

程序清單5初始化

--[[*********************************************************************
** Function name: on_init
** Descriptions : 系統初始化時，執行此回調函數。
*************************************************************--]]
function on_init()
    uart_set_baudrate3(57600)   --初始化屏幕串口3波特率57600
    Send_command_list()          --初始化語音模塊指令集
End
--[[***************************************************************************
** Function name: Send_command_list
** Descriptions : 屏幕下發至語音芯片指令列表
*************************************************************--]]
function Send_command_list()
    cmd_list["喚醒"]   = 0
    cmd_list["打開燈光"] = 1
    cmd_list["關閉燈光"] = 2
end

核心API函數：

1) uart_set_baudre3(speed)

設置串口的波特率。

• speed-通訊的波特率

2) Send_command_list()

自定義函數，用戶定義好屏幕下發語音芯片的指令表。

2. 屏幕串口接收解析指令

屏幕串口接收并解析語音芯片指令并作出響應，具體程序如程序清單 6：

程序清單 6 串口接收解析指令

--[[************************************************************************
** Function name: on_uart_recv_data3
** Descriptions : 語音芯片-屏幕串口
** @packet : 屏幕接收語音芯片的發送數據
** @value : 提取語音芯片下發的指令數據
************************************************************************--]]
local cmd_head = 0
local recv_buffer2_count = 0
function on_uart_recv_data3(packet)
    local str =""
    for i = 0,(#(packet)) do
        cmd_head = packet[i]
        str =str..string.format("%02X",packet[i])
        if cmd_head==0XAA then
            recv_buff = {}
            recv_buffer2_count = 1
            recv_buff[1] = 0xAA
        else
            recv_buffer2_count = recv_buffer2_count+1
            recv_buff[recv_buffer2_count] = packet[i]
        end
        if recv_buffer2_count >= 4 then
            if recv_buff[4] == 0xBB then
                Instruction_operation()
            end
            recv_buff = {}
        end
    end
end--[[************************************************************************
** Function name: Instruction_operation
** Descriptions : 解析語音芯片下發的數據指令
** @value : 提取指令，屏幕響應
************************************************************************--]]function Instruction_operation()
    recv_buff[3] = string.format("%d",recv_buff[3])

    if recv_buff[3] == "1" then                 --打開燈光
        set_value(VoiceScreen_id,1,1)
        set_value(VoiceScreen_id,14,1)
    elseif recv_buff[3] == "2" then            --關閉燈光
        set_value(VoiceScreen_id,1,0)
        set_value(VoiceScreen_id,14,0)
    end
end

核心API函數

1) on_uart_recv_data3(packet)

屏幕串口接收語音芯片下發的數據回調函數。

• packet:形參為表，字節數據。

3. 屏幕串口指令發送

屏幕串口發送對應指令幀格式的指令到語音芯片，如程序清單 7：

程序清單 7 屏幕串口指令發送

--[[*********************************************************************
** Function name: Usart_send_cmdarry
** Descriptions : 串口下發指令。
** @ cmd : 詞條列表
*************************************************************--]]
function Usart_send_cmdarry(cmd)
    local usart_cmd = {}
    usart_cmd[0] = 0xAA        //幀頭
    usart_cmd[1] = 0x02        //功能碼：01代表語音芯片下發指令，02代表語音芯片接收指令
    string.format("%X",cmd)
    usart_cmd[2] = cmd         //詞條列表：本例程中對應詞條列表00:大彩管家 01:打開燈光 02:關閉燈光
    usart_cmd[3] = 0xBB        //幀尾
    uart_send_data3(usart_cmd)
end

核心API函數

1) uart_send_data3(packet)

屏幕串口數據發送函數。

• packet:形參為表，字節數據。

4. 屏幕邏輯判斷

屏幕觸摸操作邏輯判斷，下發對應指令到語音芯片，如程序清單 8：

程序清單 8 屏幕邏輯判斷

--[[*********************************************************************
** Function name: on_control_notify
** Descriptions : 用戶觸摸修改控件后，執行此回調函數。
** @ screen : 畫面ID
** @ control : 控件ID
** @ value : 控件值
*********************************************************************--]]
function on_control_notify(screen,control,value)
    if screen == VoiceScreen_id then
        if control == 1 then
            if value == 0 then
                Usart_send_cmdarry(cmd_list["關閉燈光"])
                set_value(VoiceScreen_id,14,0)
            elseif value == 1 then
                Usart_send_cmdarry(cmd_list["打開燈光"])
                set_value(VoiceScreen_id,14,1)
            end
        end
    end
end

核心API函數

1) on_control_notify(screen,control,value)

用戶觸摸修改控件后，執行此回調函數。

• screen:畫面ID。
• control:控件ID。
• value:控件值。

3.2.3 下載工程

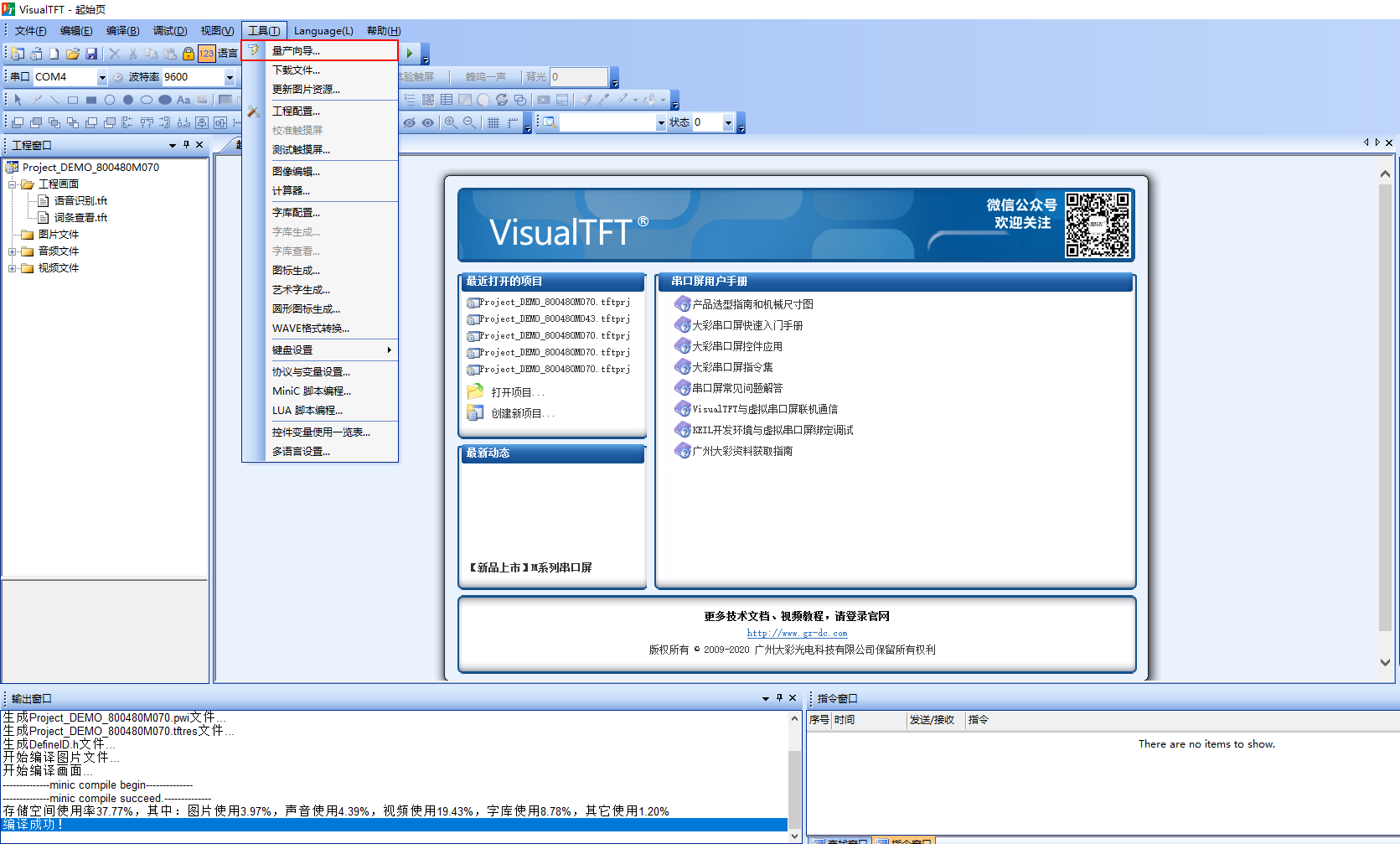

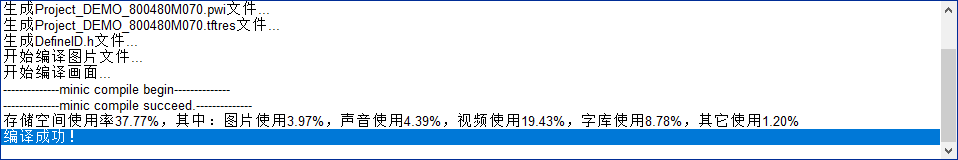

工程編譯成功后在輸出窗口會提示編譯成功，如圖3-3所示。編譯成功后點擊菜單欄中【工具】→【量產向?qū)А?，如圖3-4所示；

圖3-3 編譯成功

圖3-4 量產向?qū)?/span>

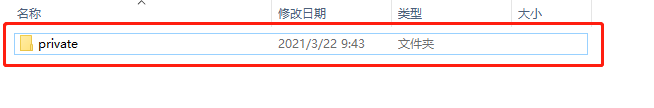

在菜單欄中，文件→打開工程目錄，在‘dciot_build’目錄的‘prive’拷貝到 SD 卡中，

如圖3-5所示；把 SD 卡接上串口屏后重新上電，等到提示燒錄工程成功后，拔掉 SD 卡重新上電即可。

圖3-5 拷貝到SD卡
