新品來襲：節省1個MCU？大彩串口屏提供PWM/AD/IO/UART擴展口二次開發

發布人：大彩科技發布日期：2022-04-12

視頻演示


大彩君最近一直收到客戶反饋：

1. 貴司的明星產品醫用級M070能否增加U盤？我們需要大量數據導出和升級。

2. 我需要屏幕支持2路IO輸出，接報警器和報警燈。

3. 是否支持PWM輸出，直接屏幕控制電機或呼吸燈？

4. 貴司產品能再擴展一路串口輸出嗎，需要走自定義協議？

5. 可以AD采集溫濕度型號嗎？

6. 你們支持外接矩陣鍵盤嗎？






這一次，研發工程師花1個月精心打造，采用成本增加3毛錢的方式統統完成了大家的期望，產品成功批量上市。

訂購型號：DC80480M070_3111_0T(電阻)、DC80480M070_3111_0C(電容), 價格非常美麗。

該產品除了給用戶省去一個MCU，更方便產品的布線，所有功能都可以使用LUA腳本二次開發，豐富的例程和技術支持助您產品快速升級。







圖片

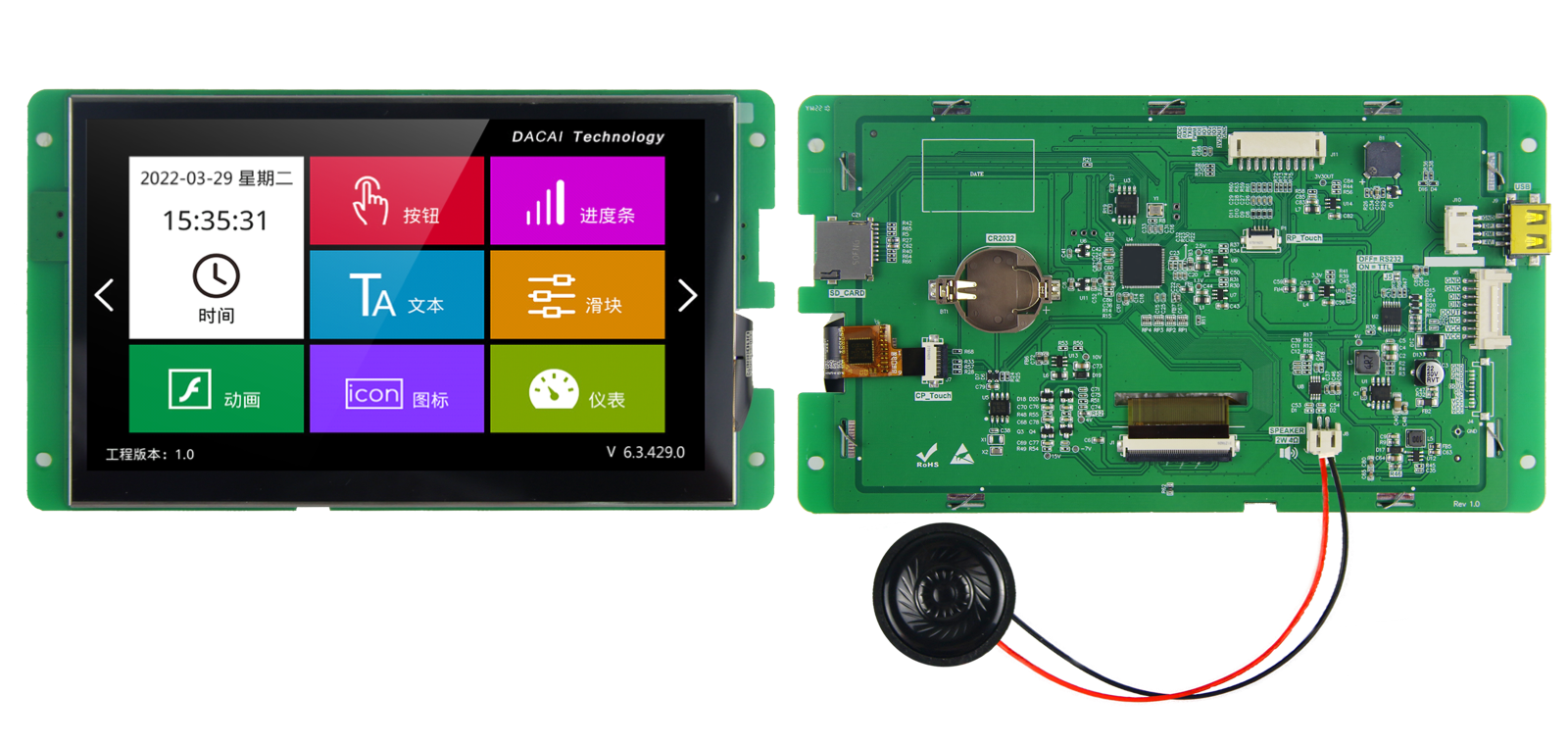

產品圖片


圖片

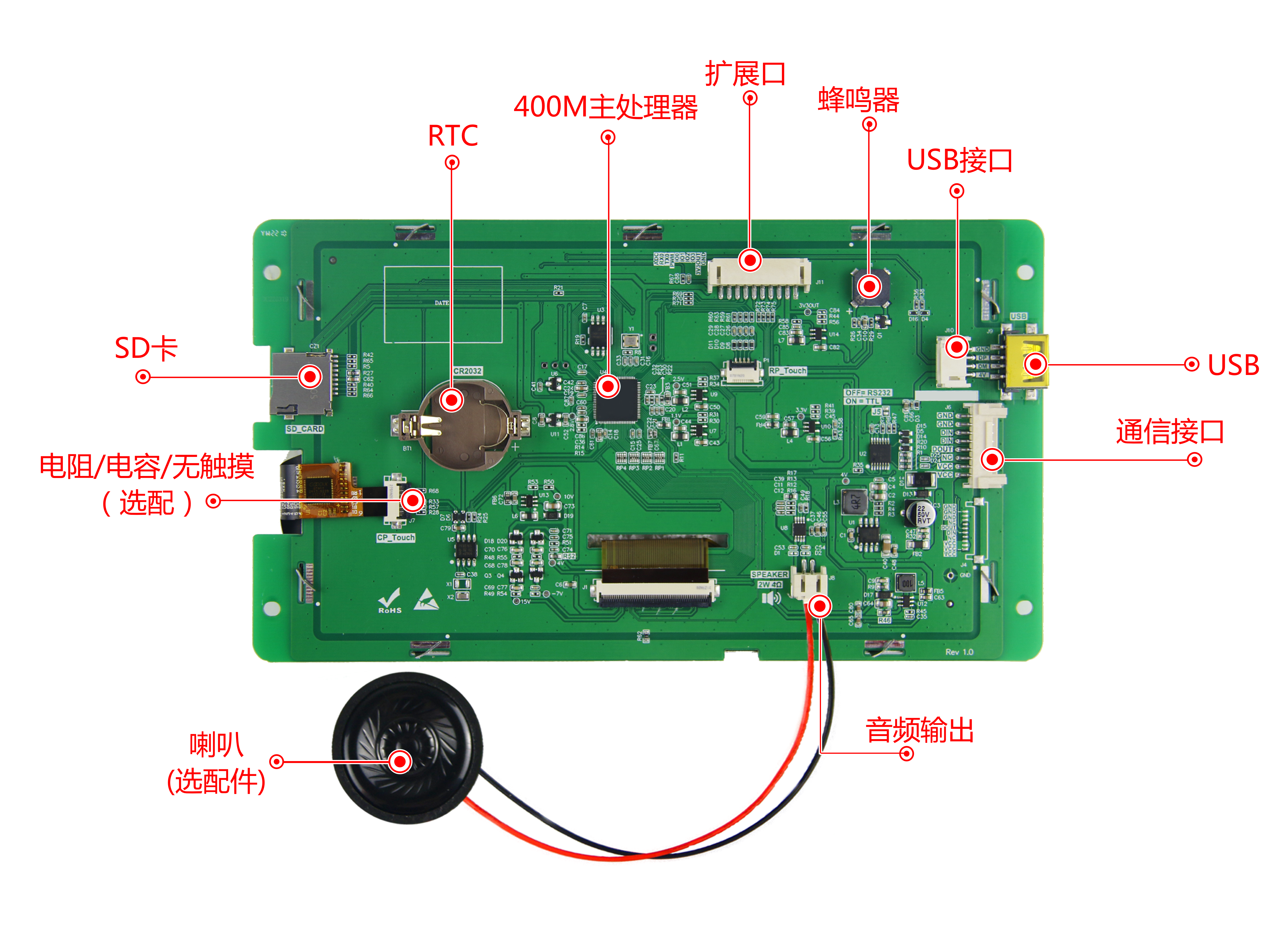

核心硬件圖








產品特點





1、具備組態串口屏所有常規功能，支持U盤功能;


2、新增加的擴展口接口，支持3.3V 電源輸出、ADC、串口、PWM、IO輸入、IO輸出;


3、支持給3.3V外設供電;


4、ADC電壓測量，可以檢測多達10個按鍵輸入;


5、新產品實現雙串口的數據通信，擴展口擁有一個串口，對原來主串口沒有影響。新增加的串口在LUA中自定義數據接收和發送;


6、4個IO口，可以根據需求配置輸入、輸出模式，電平3.3V。











接口介紹





功能簡介，如表格5-1所示。

表格 5-1 功能介紹

功能

IO口/使能腳

介紹

3.3V

PD20

可以控制3.3V輸出，電流500mA。

ADC輸入

不需要配置IO，有專門的LUA API

分辨率是6bit，采樣率是250Hz，支持電壓0-1.77V。

IO輸入、輸出

PE5、PE9、PE10、PD21

可以輸入/輸出，電平3.3V。

PWM輸出

不需要配置IO，有專門的LUA API

頻率范圍0Hz-4MHz，占空比范圍0%-100%。

串口

UART3

LUA自定義串口發送、接收，電平3.3V。

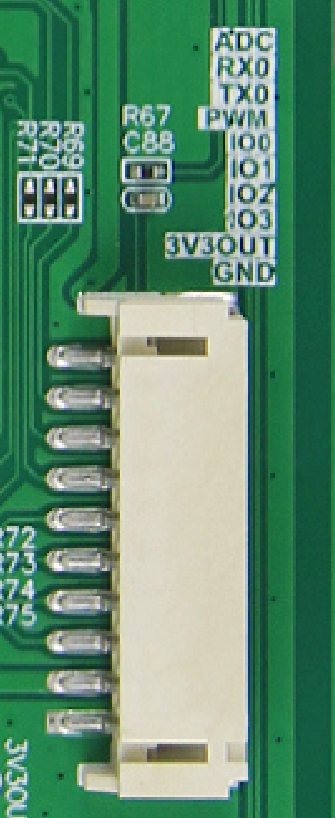

接口介紹，如表格5-2所示。

序號

定義

描述

參考圖

1

ADC

模數轉換接口

圖片

2

RX0

串口輸入，接用戶TXD端

3

TX0

串口輸出，接用戶RXD端

4

PWM

PWM輸出

5

IO0

IO0輸入/輸出端

6

IO1

IO1輸入/輸出端

7

IO2

IO2輸入/輸出端

8

IO3

IO3輸入/輸出端

9

3V3OUT

電源輸出端

10

GND

電源地



該產品除了給用戶省去一個MCU，更方便產品的布線，所有功能都可以使用LUA腳本二次開發，豐富的例程和技術支持助您產品快速升級。


下面我們就一起看看如何使用LUA腳本進行二次應用開發。






電源開關





控制PD20使能3.3V輸出?？梢越o外設供電。

核心API函數：

1. gpio_set_out (pin)

PIN引腳設置為輸出模式

  • pin:引腳


2. gpio_set_value (pin,value)

設置輸出PIN引腳為（高電平1/低電平0）

  • pin：引腳
  • value：輸出電平


代碼如程序清單 5-1所示。

程序清單 5-1 電源開關程序

--初始化
gpio_set_out( POWER_EN_PD20 )

--關閉電源
gpio_set_value( POWER_EN_PD20,0 )

--打開電源
gpio_set_value( POWER_EN_PD20,1 )









ADC輸入





可以檢測電壓值，電壓方位支持0-1.77V。使用 status,data = get_key_adc_data() 獲取電壓值。此例程通過ADC檢測按鍵輸入，共10個按鍵，每個按鍵按下的電壓差值大約是0.17V。

核心API函數：

1、get_key_adc_data()

返回兩個參數：

  • Status：狀態，1表示有按鍵按下，17表示沒有按鍵按下
  • data：按鍵按下時表示具體數值，數組范圍0-59。按鍵沒有按下時，數值會大于59。


代碼如程序清單 5-2所示。

程序清單 5-2 ADC輸入檢測

local status,data = get_key_adc_data()








IO輸入、輸出





4個GPIO，即可以檢測輸入，也可以用輸出高低電平。

核心API函數：

1. gpio_set_in (pin)

PIN引腳設置為輸入模式

  • pin:引腳

2. gpio_set_out (pin)

PIN引腳設置為輸出模式

  • pin:引腳

3. gpio_set_value (pin,value)

設置輸出PIN引腳為（高電平1/低電平0）

  • pin：引腳
  • value：輸出電平

4. gpio_get_value (pin)

獲取輸入PIN引腳電平（高電平1/低電平0）

  • pin：引腳


代碼如程序清單 5-3所示。

程序清單 5-3 IO控制

--初始化IO為輸出模式
gpio_set_out ( IO0_PE5 )

--設置IO輸出低電平
gpio_set_value ( IO0_PE5, 0 )

--設置IO輸出高電平
gpio_set_value ( IO0_PE5, 1 )

--初始化IO為輸入模式
gpio_set_in ( IO0_PE5 )

--獲取IO電平
local io0_num = gpio_get_value ( IO0_PE5 )








PWM輸出





可以設置PWM輸出，頻率范圍0Hz-4MHz，占空比范圍0%-100%。

核心API函數：

1、set_pwm(freq,duty)

返回兩個參數：

  • freq：頻率，范圍0Hz-4MHz。
  • duty：占空比，范圍0%-100%。


代碼如程序清單 5-4所示。

程序清單 5-4 PWM控制

local     pwm_freq = 100
local     pwm_duty = 50
set_pwm( pwm_freq, pwm_duty )








串口





使用UART3的TX、RX。在LUA腳本實現串口數據發送、接收、解析。

在本例程中，把擴展口的TX0口和RX0口短接，形成短路，從而自發自收測試。

核心API函數：

1. uart_set_baudre3(baudrate)

設置串口3的波特率：串口3為屏幕和串口小助手通訊串口

  • baudrate:波特率，支持2400bps~961200bps

2. on_uart_recv_data3(packet)

串口3接收數據的回調函數，使用自定義串口指令觸發此函數執行：

  • packet:接收的字節數組

3. uart_send_data3(packet)

通過串口3發送數據

  • packet:發送的字節數組，下標從0開始

代碼如程序清單 5-5所示。

程序清單 5-5 串口測試

--初始化串口3，設置波特率為115200
uart_set_baudrate3( 115200 )

--發送數據
local us_data={}
us_data[0] = 0x5A                         --數據
us_data[1] = 0xA5                         --數據
uart_send_data3( us_data )                   --發送數組
-- 串口接收回調函數
function on_uart_recv_data3( packet )
    local count = #( packet )    --計算長度
    local string1 = ''          --存放數據的臨時變量
    for  i=0, count  do
        --for循環把數據存到string1
        string1 = string1 .. string.format( '%X', packet[i] )
    end
    --接收完成，調用string1
    print( string1 )
end
