新品來襲：大彩M系列精簡核心板結構串口屏發布，提供IO/USB擴展口二次開發

發布人：大彩科技發布日期：2022-05-24

視頻演示







產品介紹




訂購型號：

DC48270CM043_2000_1T(電阻)、

DC48270CM043_2000_1N(無觸摸)


產品特點：

1、具備組態串口屏所有常規功能，支持外接U盤功能。

2、2個IO口，可以根據需求配置輸入、輸出模式，電平3.3V。

3、可成品出貨，也可分離出貨，采用核心板結構。







產品圖片

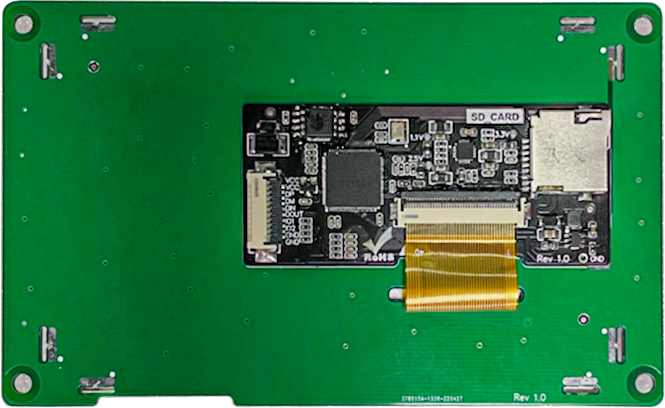

核心硬件圖

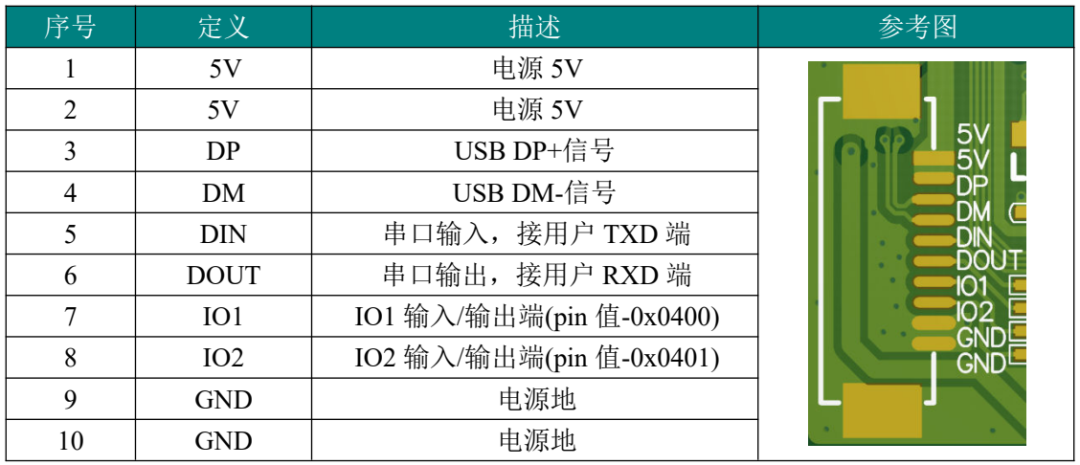

通訊供電接口使用FPC1.0-10P座子，引腳定義如表1-1所示：

表1-1 引腳定義

圖片


該產品提供了外接IO、USB接口、同時采用核心板結構，客戶可以靈活組裝到自己主板結構上，如下圖安裝：

圖片





下面我們就一起看看如何使用LUA腳本進行二次應用開發。





IO輸入、輸出





2個GPIO，即可以檢測輸入，也可以用輸出高低電平。

核心API函數：

1. gpio_set_in(pin)

PIN 引腳設置為輸入模式


  • pin:引腳



2. gpio_set_out(pin)

PIN 引腳設置為輸出模式


  • pin:引腳



3. gpio_set_value (pin,value)

設置輸出 PIN 引腳為（高電平 1/低電平 0）


  • pin：引腳
  • value：輸出電平


4. gpio_get_value (pin)

獲取輸入 PIN 引腳電平（高電平 1/低電平 0）


  • pin：引腳



代碼如下程序清單所示。

程序清單 IO控制

--定義引腳接口，如 PE0：E寫作 0x04，0寫作 0x00 local IO1_PE0 = 0x0400 local IO2_PE1 = 0x0401 gpio_set_in(IO1_PE0) --設置 IO1 為輸入模式，IO1_Value 為 IO1 獲取電平 gpio_set_out(IO2_PE1) --設置 IO2 為輸出模式，并設置輸出高電平 local IO1_Value = gpio_get_value(IO1_PE0) gpio_set_value(IO2_PE1,1)







USB外接U盤





可外接U盤，通過提供的LUA API接口函數實現U盤文件讀寫(也可以用來升級工程UI圖片)

1. on_usb_inserted(driver)

U盤插入時，執行此回調函數


  • driver:U盤的盤符



2. on_usb_removed( )

U盤拔出時，執行此回調函數

通過LUA腳本文件讀寫API函數，實現對U盤文件的讀寫，具體例程參考官網【文件讀寫】有關技術文檔：http://gc086.com/category/typeid/548#mainTop
