大彩科技新一代HMI人機界面KM4.3寸新品發布！
發布人：大彩科技發布日期：2023-02-23

產品視頻

一、產品介紹

大彩科技新一代HMI人機界面KM4.3寸新品正式發布！

訂購型號：

HMI48270KM043_1011_0T,3P50立式（RS232，電阻屏）

HMI48270KM043_1011_4T,3P50立式（RS485，電阻屏）

該產品是一款4.3寸分辨率為 480*272的M型醫用級組態HMI人機界面屏。使用VisualHMI人機界面組態開發平臺開發，內部集成了DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等協議，可通過VisualHMI一鍵配置協議；控件上新增配方功能、分期功能、流動塊、操作記錄表等控件，可以適應更多應用環境。

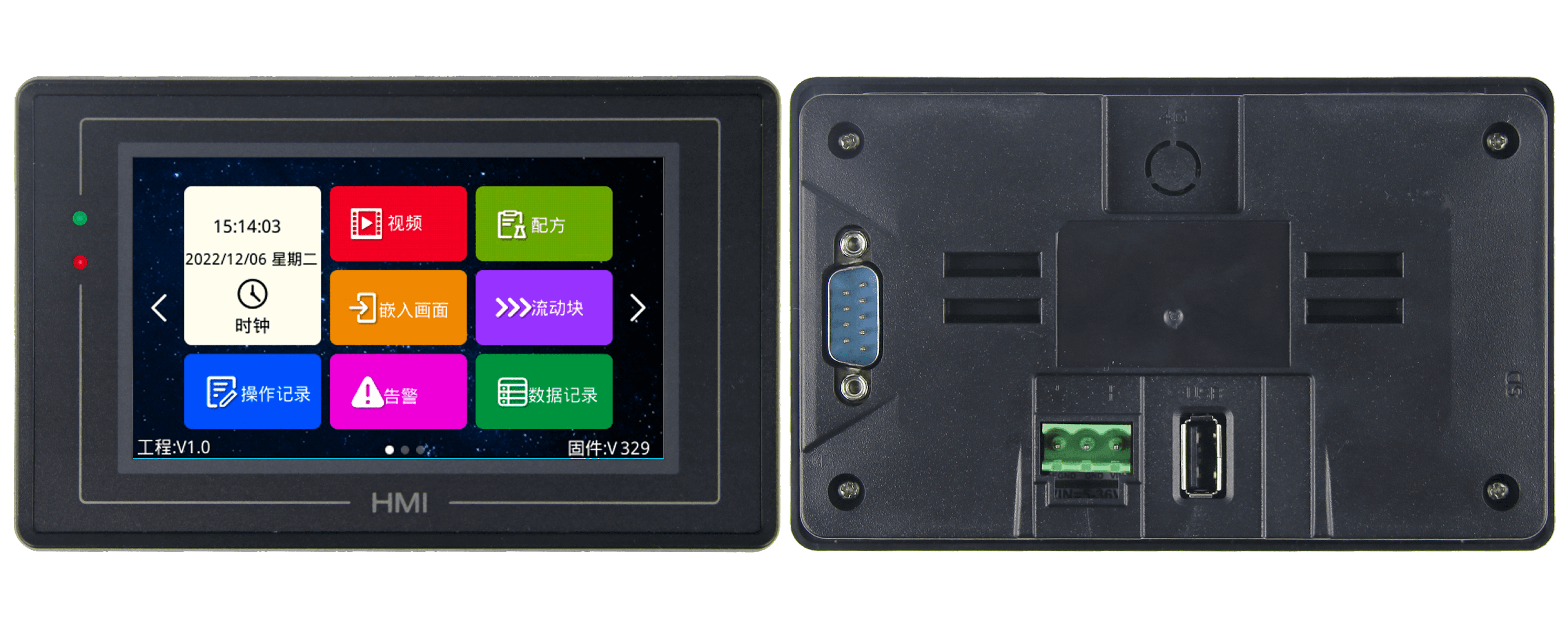

4.3寸電阻觸摸產品圖片

核心硬件標注圖

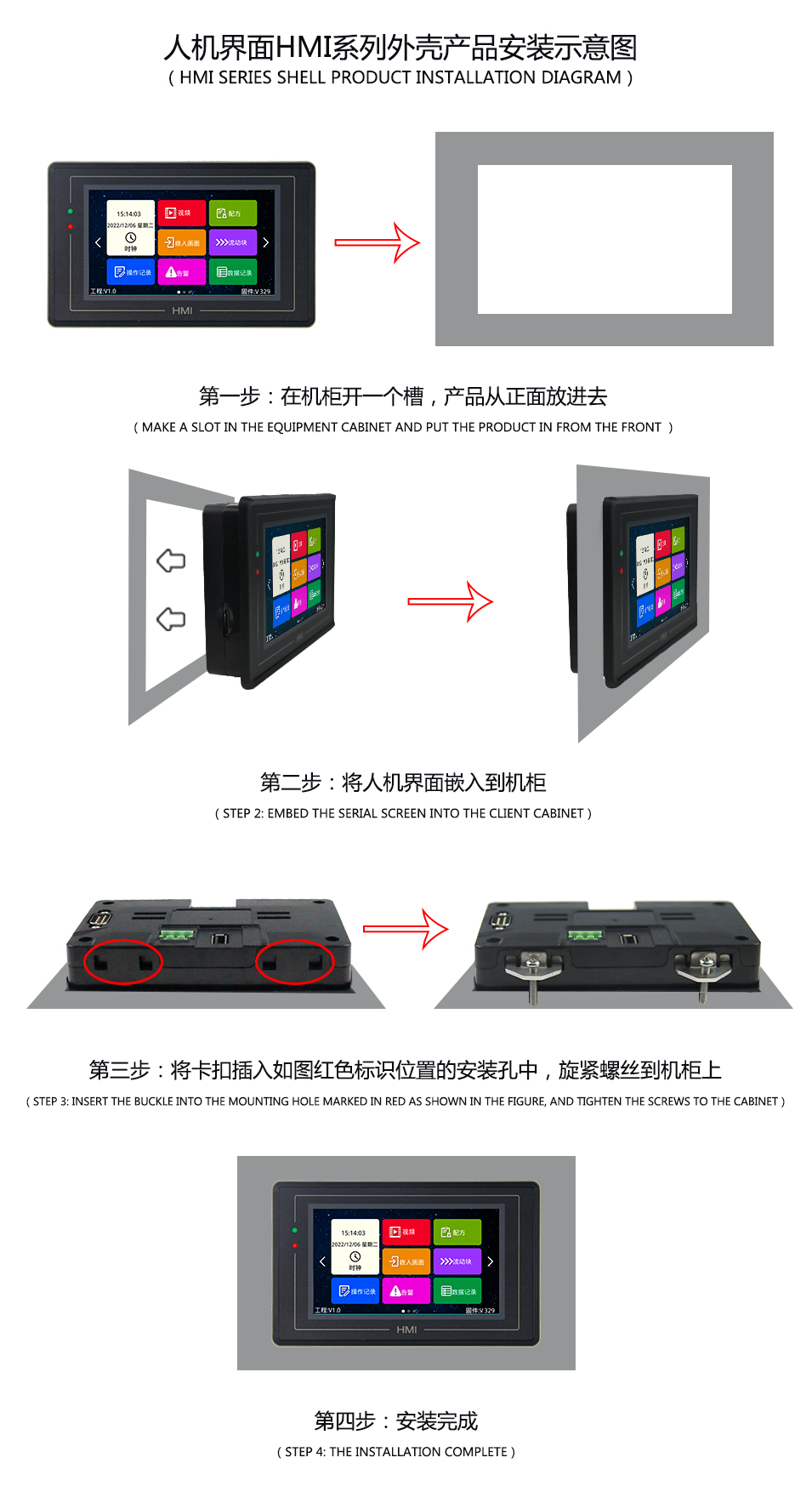

二、安裝示意圖

三、協議與控件

3.1 通信協議

VisualHMI 是廣州大彩為人機界面應用量身打造的組態開發平臺，它采用變量驅動設計方式，UI顯示和控制邏輯可徹底分離，并集成了 DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等等市場上多種主流 PLC 協議，具體協議如圖3-1所示；

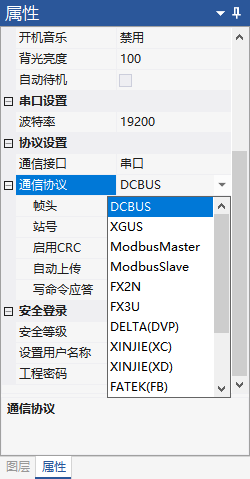

圖3-1 PLC 協議

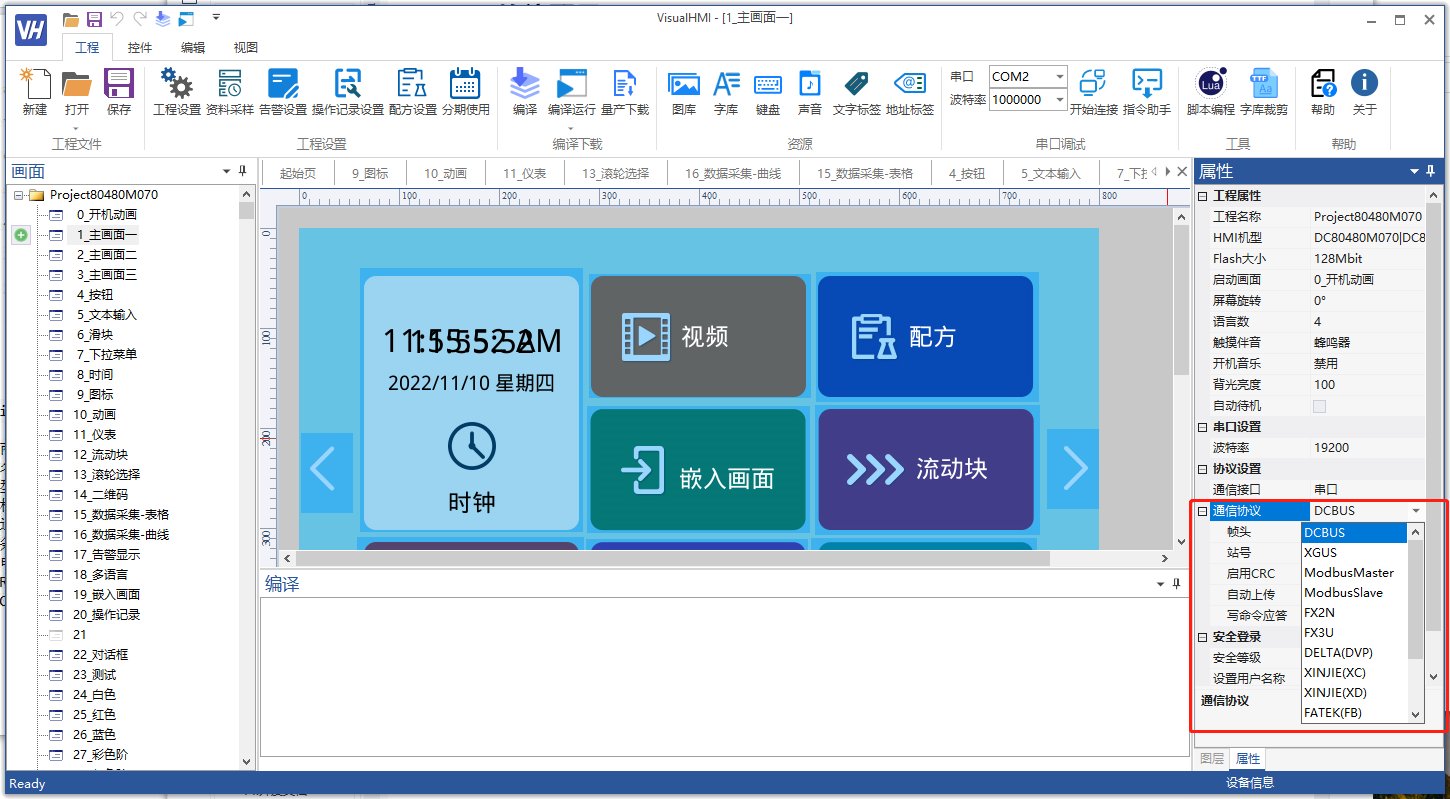

3.2 組態控件

VisualHMI 與市面上絕大部分串口屏相比，除了傳統的按鈕、文本、進度條控件之外，還新加多種全新的組態控件，如：多狀態指示燈、配方、操作記錄、流動塊、告警條等等組態控件，可滿足用戶更多的應用場景，如圖3-2所示；
