您的位置：首頁   >  產品中心  >  HMI人機界面  >  7.0"(1024*600)

產品名稱：HMI10600KM070_C011_XT

系       列：HMI人機界面

尺       寸：7.0"

分  辨  率：1024*600

通訊接口：RS232/RS485

相關資料下載：
數據手冊 指令集 開發包 選型表 更多資料
  • 產品展示
  • 參數與性能
  • 開發軟件

視頻演示


產品規格

HMI10600KM070_C011_XT（T:電阻）是一款7.0寸分辨率為 1024*600的醫用級組態HMI人機界面屏。
（1）采用400M SOC處理器，屏幕運行速度更快，上電即可運行
（2）通過臨床醫用所需的EMI輻射、高低溫、微波干擾、線圈干擾、群脈沖等多項嚴酷測試
（3）支持LUA腳本編程，屏內部運行邏輯和算法，減少通訊頻率
（4）使用VisualHMI人機界面組態開發平臺開發
（5）內部集成了DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等協議，可通過VisualHMI一鍵配置協議
（6）控件上新增配方功能、分期功能、流動塊、操作記錄表等控件，可以適應更多應用環境
（7）支持圖片、固件的遠程升級、增量升級、運行中升級等多種模式
（8）基于獨創的數據存儲方法，可以穩定、可靠、快速地記錄各種數據，并且支持數據曲線化、表格化
（9） 面板采用BOE/群創/翰彩等兼容品牌（根據市場貨源而定，不予額外通知）

核心競爭力

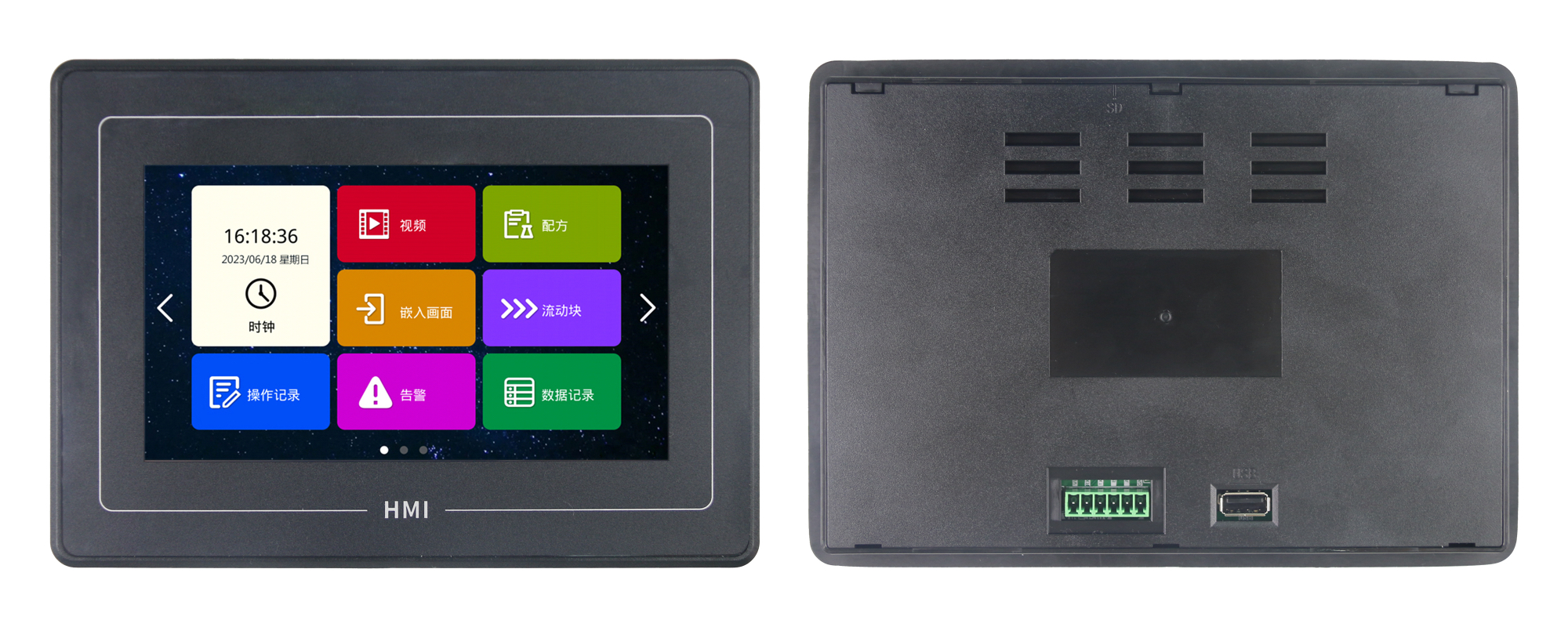

產品圖片

電容觸摸


電阻觸摸

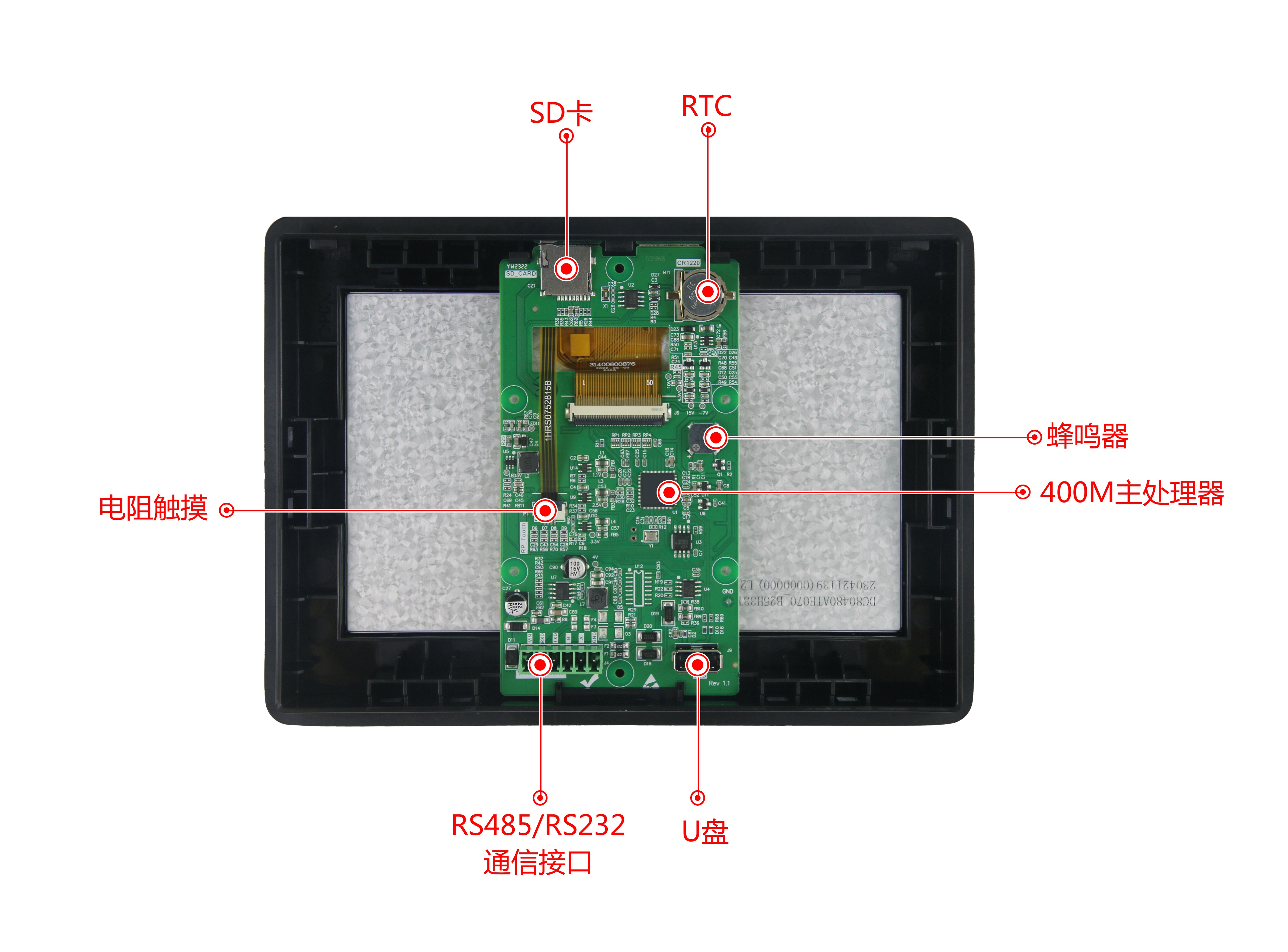

核心硬件

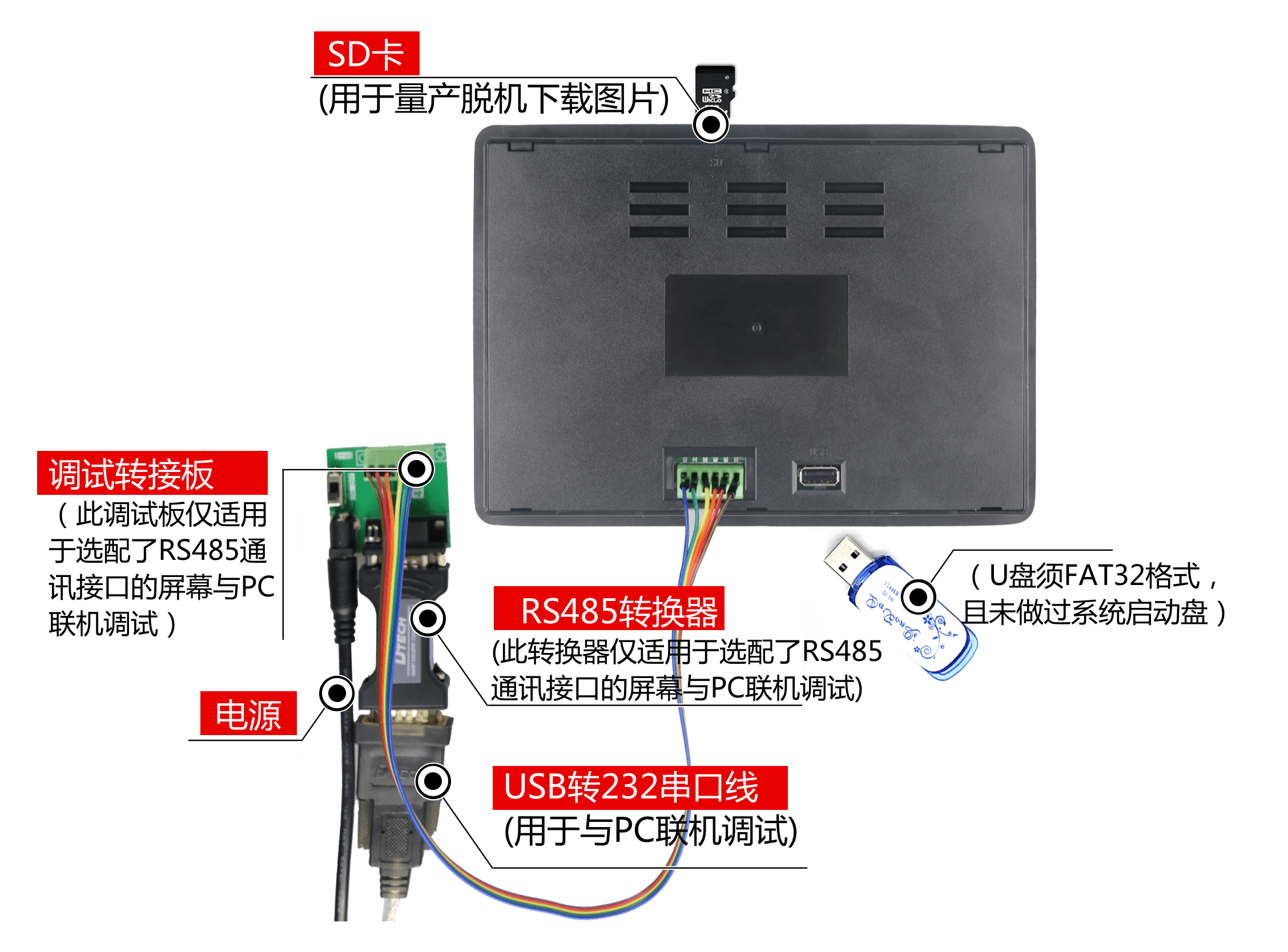

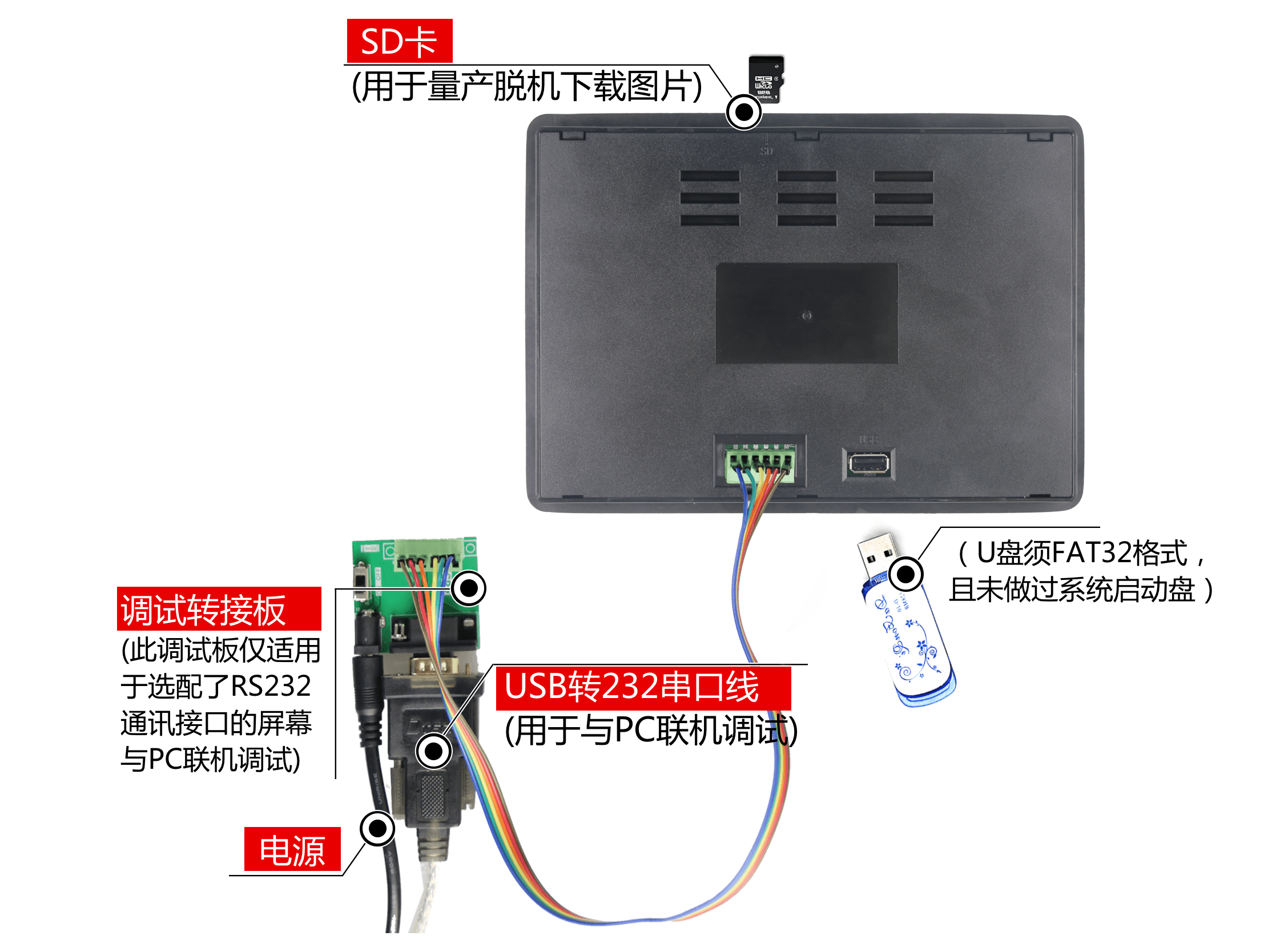

調試圖


應用領域


參數規格

◆ 產品參數

型號說明

HMI10600KM070_C011_4T, 6P38立式 (RS485,電阻屏)

HMI10600KM070_C011_0T, 6P38立式 (RS232,電阻屏)

產品系列

醫用級HMI人機界面

核心處理器

400M SOC處理器

操作系統

無操作系統，上電即可運行

協議類型

支持MODBUS RTU、FX2N、FX3U、DELTA(DVP)、XINJIE(XC）、XINJIE(XD）、FATEK（FB）、HAIWELL（N/S）、SAMKOON、EMERSON、DCBUS、XGUS、SIEMENS(PPI)等協議

腳本語言

5.3版本LUA腳本，屏內部可運行用戶編寫的邏輯、協議和算法功能

尺寸

7.0寸

分辨率

1024*600

安裝方向

支持0、90、180和270度旋轉安裝顯示

存儲空間

128Mbit

字庫

內置矢量字體，邊緣抗鋸齒處理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球語言）字庫，也可自定義任意電腦字體顯示

圖片存儲

支持JPEG、PNG（半透/全透）壓縮，支持任意大小圖片存儲。累加可存儲約115張全屏圖片(按大小120KB/張計算，不建議BMP格式)。圖片壓縮比不同，此值會上下浮動

顏色

65K色，16位RGB

電壓

5-36V

功耗

背光關閉：0.6W

背光最亮：2.4W

通訊方式

RS485或RS232

通訊波特率

RS485：1200～115200bps,典型波特率：19200bps

RS232：1200～921600bps,典型波特率：115200bps

通訊接插件規格

2EDG3.81-6P立式

圖片本地下載

SD卡、串口、U盤

固件本地/遠程升級

插入SD卡/U盤本地升級/支持用戶主板遠程串口升級屏幕固件

圖片遠程升級

支持用戶遠程利用自己主板串口升級屏幕相關圖片工程、字庫、配置文件等

屏有效顯示區（AA）

長*寬 = 153.7mm*86.2mm

產品尺寸（長*寬*高）

210.0mm*149.8mm*23.5mm（MAX）

產品開窗尺寸（長*寬）

196.4mm*136.1mm

配套上位機軟件

VisualHMI®

視頻播放

MP4視頻格式，與圖片共用存儲空間。若1個分辨率為800*600、視頻碼率3000Kbps、音頻碼率166Kbps、幀率25Hz的視頻文件，占用存儲21.9MB/分鐘

三防漆工藝

無（可選項）

◆ 可靠性參數

工作溫度

-20～+70℃

存儲溫度

-30～+80℃

ESD測試

IEC 61000-4-2 Air：±16KV(無重啟)

EFT測試

IEC 61000-4-4國標4(電壓：±4KV；頻率：5KHZ；時間：120S)，無重啟，無顯示異常，無觸摸異常等現象，測試功能正常

輻射測試

EN55022 ClassB，測試余量可>=6db

◆ 產品核心競爭力

學習周期

30分鐘熟悉開發環境，3天完成人機交互設計

程序調試

上位機集成了“虛擬串口屏”，無需連接硬件，直接Keil IDE與其綁定調試

啟動時間

上電即運行，無系統加載時間

組態控件

除傳統的按鈕、文本、進度條、二維碼等控件，還新加多種全新的組態控件，如：多狀態指示燈、配方、操作記錄、流動塊、告警條等組態控件

系統鍵盤

內置虛擬數字、字符鍵盤，支持中英文輸入法，可自定義鍵盤

數據記錄

支持數據記錄控件內容導出到SD卡

圖層技術

系統內置多個顯示圖層，切換速度更快

多語言功能

出廠可預置多達15種全球任意國家語言，一鍵切換所需語言，無需多套UI

邏輯運算處理

上位機內嵌LUA腳本解析器，用戶可在屏內自定義各種復雜邏輯關系和協議,滿足客戶99.9%的產品功能需求

遠程升級

支持遠程串口升級屏幕固件、工程文件、指定圖片、配置文件和字庫等

生命周期

采用傳統大品牌處理器，多年不斷貨

◆ 液晶屏

顯示器類型

TFT液晶屏

背光燈管

LED

亮度（cd/m2）

300

背光燈壽命

>20,000

對比度

800:1

視角（L/R/T/B）

65/65/65/55

◆ 觸控面板（電阻）

觸控類型

電阻觸摸屏

電阻屏觸控方式

單點、滑動觸摸

電阻屏透光率

80%以上

電阻屏觸控壽命

同一個像素點，單點次數100萬次以上

◆ 定制服務

定制費用

一次性簽訂1000PCS合同，部分可免收定制費

硬件電路

可定制PCB尺寸、電路厚度、添加用戶電路、軍工級溫度顯示等

軟件定制

根據用戶需求定制特殊指令或控件，降低用戶開發難度

美工服務

可提供圖片美工及產品結構設計服務

其它

按需定制，滿足用戶一切需求

可靠性測試




PC軟件Visual HMI功能

    VisualHMI 是廣州大彩自主研發為人機界面應用量身打造的組態開發平臺，集成國內獨家首款“虛擬串口屏”模擬仿真器，終身免費使用。用戶新建工程后，導入設計好的美工圖片，然后對每個畫面中的按鈕和其它控件進行配置，模擬仿真正確后，最后將整個工程下載到串口屏中。軟件界面如圖所示。

       軟件常用功能如下：
           (1) IDE環境操作人性化，界面美觀大方；內置字庫生成器、Lua腳本編譯器；
           (2) 軟件集成了常用圖標、按鈕和鍵盤等矢量圖，降低美工難度；
           (3) 畫面支持圖片縮放、文字編輯和元素拷貝等常用操作功能；
           (4)VisualHMI軟件可以給每個畫面、圖片和控件分配唯一變量地址；
           (5) 內置指令調試助手，方便PC直接調試串口屏，快速掌握指令操作；
           (6) 內嵌“虛擬串口屏”模擬仿真器，直接綁定KEIL調試，不需要每次工程圖片有變化，而重新下載圖片；
           (7)支持二進制文件燒錄，量產更方便安全；
           (8)根據用戶需求，定制特殊的PC軟件功能




任何大彩用戶只需要3 個步驟，即可30 分鐘內完成復雜的人機交互設計。

1. 準備美工素材。
安排美工人員將開機畫面、文本背景、按鈕圖標和提示框等產品所需圖片設計好。
2. 利用配套的VisualHMI 軟件進行畫面編輯、腳本編寫、控件配置和圖片下載。
首先利用配套的上位機VisualHMI 軟件，將預先設計好的美工圖片進行界面排版和控件配置，然后運行“虛擬串口屏”進行模擬仿真，最后可以通過SD/UART（視不同型號硬件配置）將整個工程下載到串口屏內部存儲器中。在PC 軟件中可以對工程中的每個畫面、圖片和控件分配一個變量地址。用戶還可以通過上位機內嵌的腳本編輯器編寫所需的邏輯控制和算法，減少屏幕和主板的通訊頻率。
3. 用戶單片機監聽和發送相應的串口指令控制畫面顯示。
工程下載到屏內后，一旦按下畫面某個按鈕，用戶MCU 串口就會收到屏幕上傳的按鈕信息。通過根據綁定地址的變量值進行判斷，用戶即可獲取當前按鈕的畫面位置和功能屬性，這樣就可以控制相關外圍設備動作或畫面更新顯示。

什么是虛擬串口屏

    “虛擬串口屏”是廣州大彩光電科技有限公司(gc086.com)開發的國內獨家首款串口屏仿真器。用戶安裝好上位機VisualTFT軟件后，即可運行使用。虛擬串口屏仿真結果與真實串口屏一模一樣。因此，研發前期評估時無需購買硬件，通過自己單片機RS232串口與它相連，即可相互通信，鼠標點擊按鈕就會立刻上傳按鈕控件信息，一旦開發者調試通過，真實硬件則無需再調試。



Keil與虛擬串口屏綁定調試

    為了進一步提高開發效率，用戶還可以通過Keil開發環境與“虛擬串口屏”進行綁定Debug調試。程序單步調試時，所有運行結果都可以在“虛擬串口屏”上呈現，大大節省工程師開發時間，一旦工程界面有所改變，用戶不再需要重新下載圖片到串口屏，所有項目前期評估都可以基于PC端來完成。
