產品名稱：DC72128M055_X111_0X(CN)

系       列：M型醫用級

尺       寸：5.5"

分  辨  率：720*1280

通訊接口：RS232/TTL

相關資料下載：
數據手冊 指令集 開發包 選型表 更多資料
  • 產品展示
  • 參數與性能
  • 開發軟件

視頻演示

產品規格

DC72128M055_X111_0X(CN)（C：電容；N：無觸摸）是一款5.5寸分辨率為 720*1280的M型醫用級組態串口屏。

（1）醫用級標準設計，主打高穩定、高可靠性、智能互聯；

（2）采用32位400M嵌入式SOC處理器，內部集成SDRAM、H.264視頻硬解碼；

（3）支持JPEG圖片壓縮、MP4音視頻，串口，矢量字庫，支持最多15國語言一鍵切換；

（4）支持常用組態控件和LUA腳本，圖文刷新更快，可實現內部邏輯運算和自定義協議；

（5）支持類似安卓滾動、滑動特效；

（6）可選WiFi功能，使用ESP07S模塊 ,支持TCP協議；

（7）支持本地串口升級和WIFI遠程升級；

（8） 面板采用群創/BOE/翰彩等兼容品牌（根據市場貨源而定，不予額外通知）。


核心競爭力


產品圖片



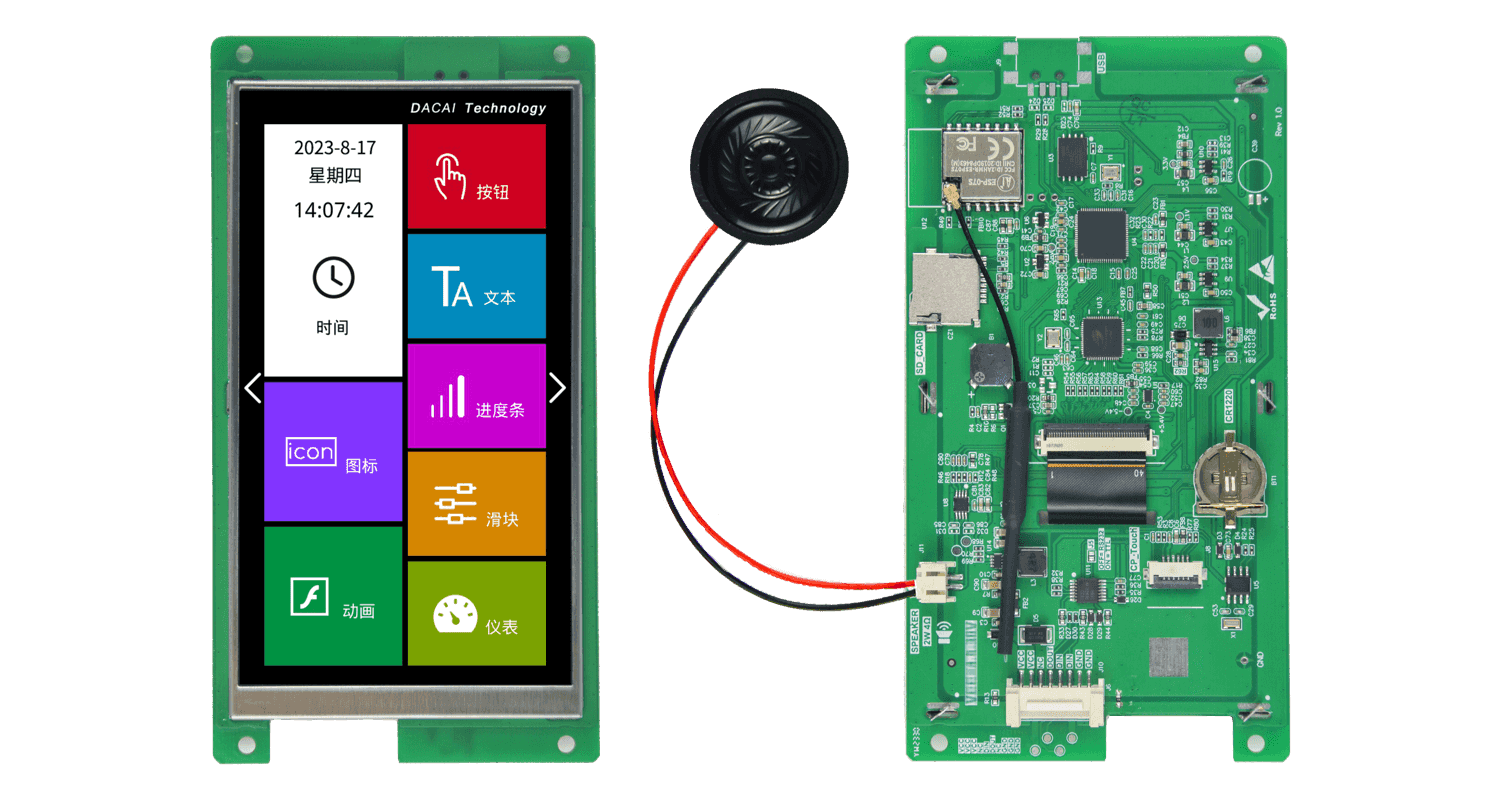

電容屏





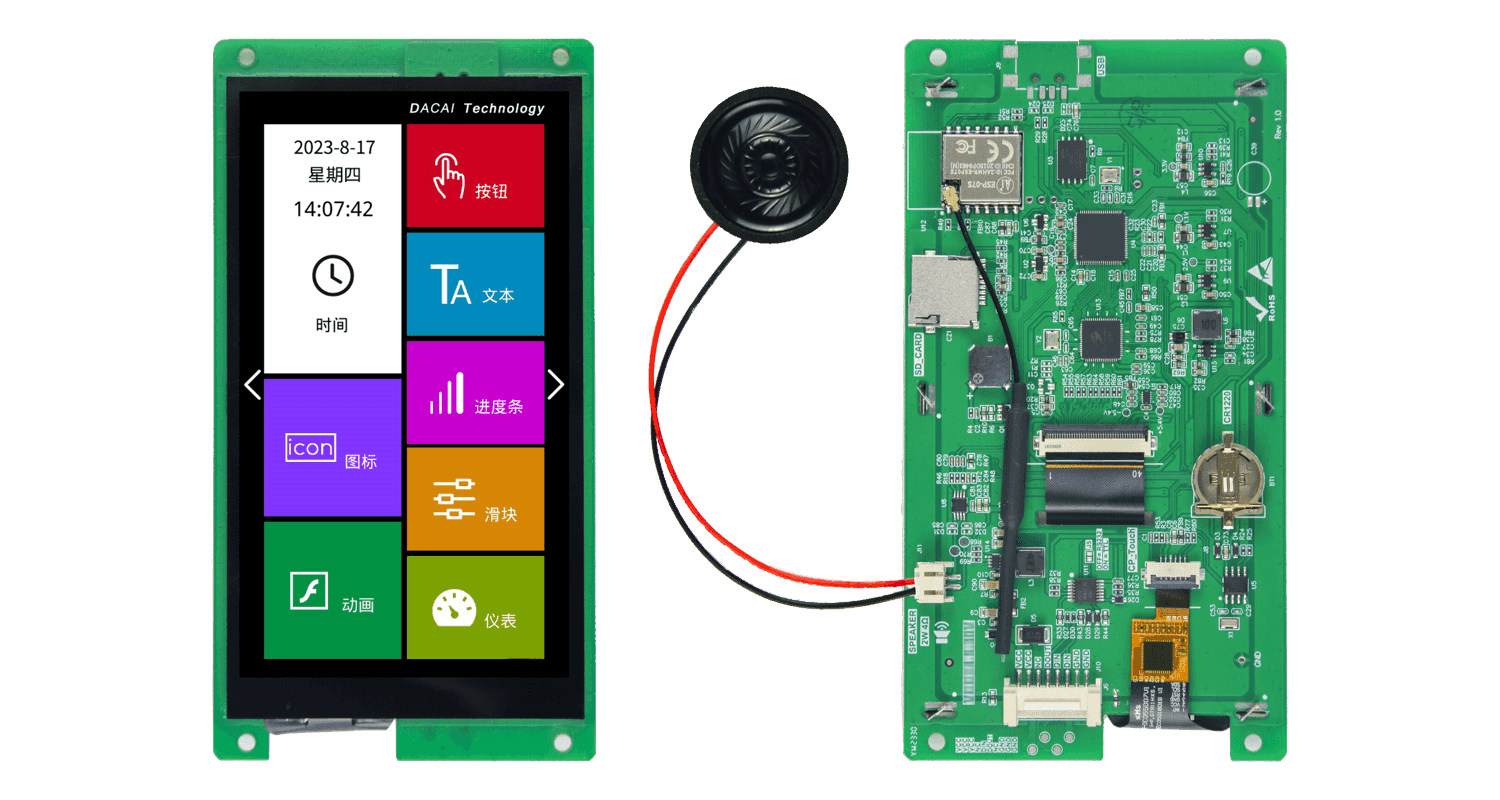

無觸摸

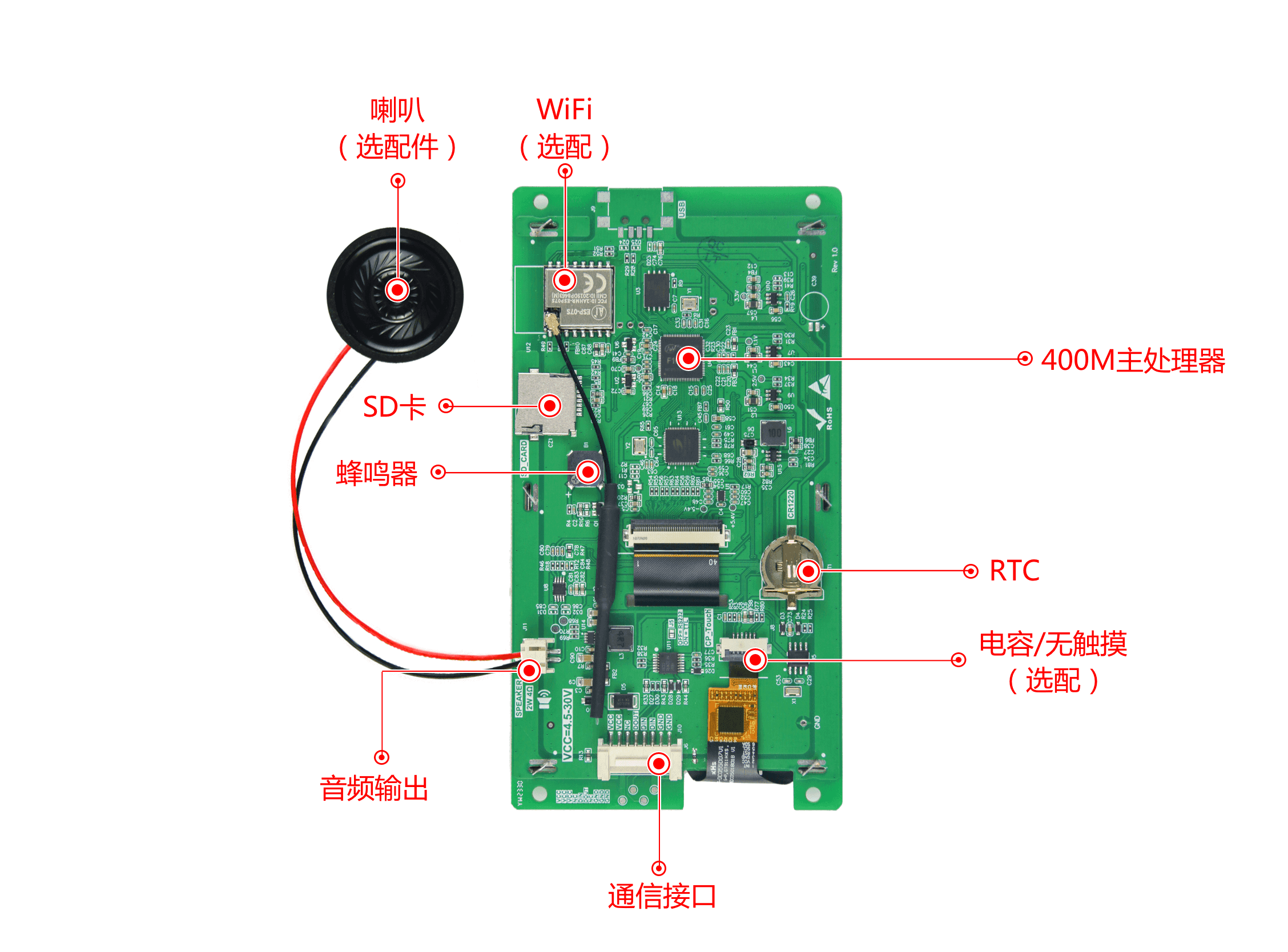

核心硬件

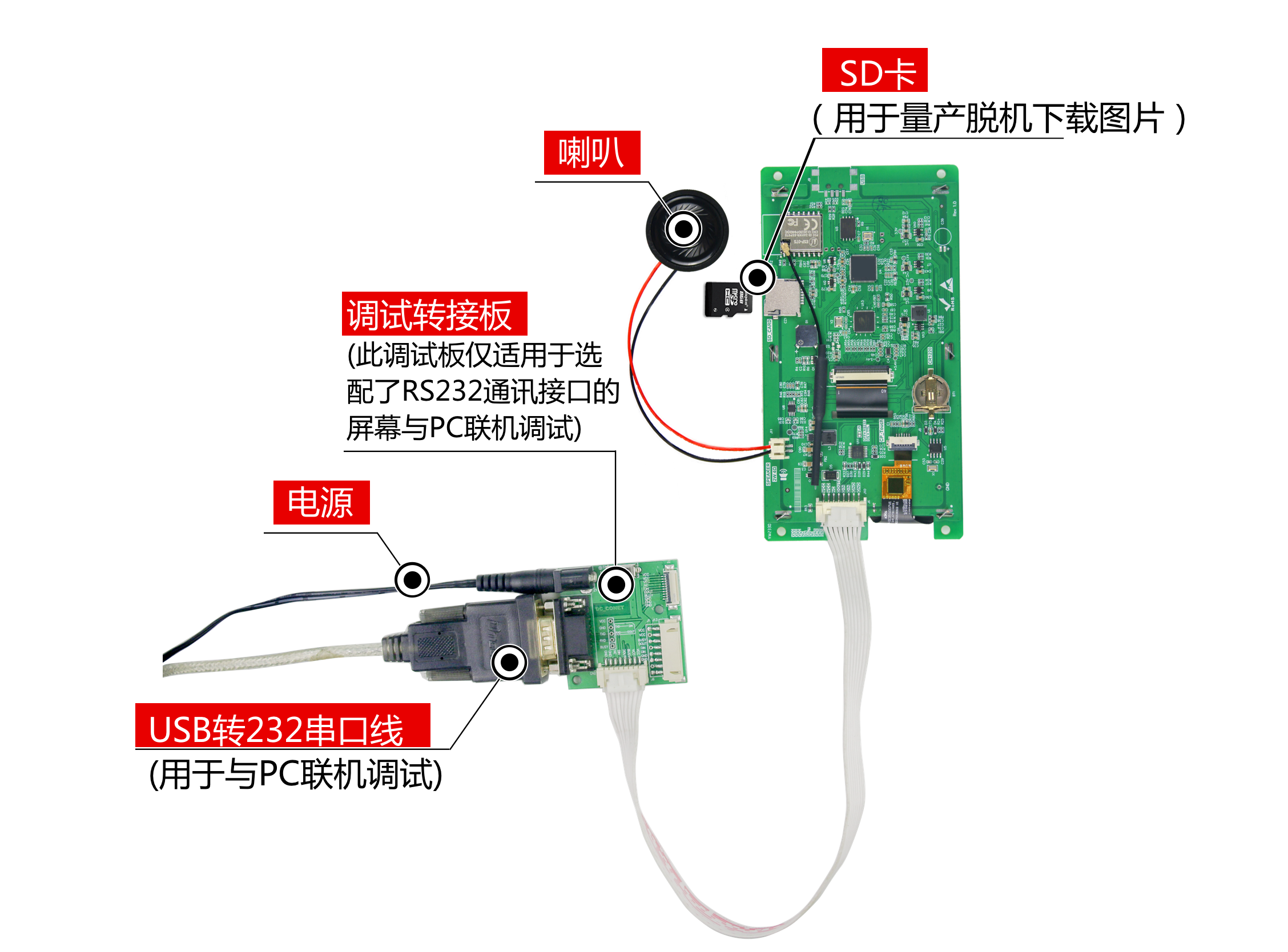

調試圖

應用領域

M型醫用級區分

系列區別


參數規格

◆ 產品參數

型號說明

DC72128M055_1111_0C,256M(RS232/TTL,電容觸摸)

DC72128M055_1111_0N,256M(RS232/TTL,無觸摸)

DC72128M055_W111_0C,256M(RS232/TTL,電容觸摸,帶WiFi)

DC72128M055_W111_0N,256M(RS232/TTL,無觸摸,帶WiFi)

產品系列

M系列，醫用級

核心處理器

400M SOC處理器

操作系統

無操作系統，上電即可運行

協議類型

默認大彩組態指令集，上位機可配置運行MODBUS RTU、XGUS協議

腳本語言

5.3版本LUA腳本，屏內部可運行用戶編寫的邏輯、協議和算法功能

尺寸

5.5寸

分辨率

720*1280

安裝方向

支持0、90、180和270度旋轉安裝顯示

存儲空間

256Mbit

字庫

內置矢量字體，邊緣抗鋸齒處理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球語言）字庫，也可自定義任意電腦字體顯示

圖片存儲

支持JPEG、PNG（半透/全透）壓縮，支持任意大小圖片存儲。累加可存儲約160張全屏圖片(按大小170KB/張計算，不建議BMP格式)。圖片壓縮比不同，此值會上下浮動

顏色

65K色，16位RGB

電壓

4.5-30V

功耗

休眠：0.4W

背光最暗、蜂鳴器響：0.9W

背光最暗、有喇叭：2.4W

背光最亮、蜂鳴器響：2.1W

背光最亮、有喇叭：3.6W

通訊方式

RS232/TTL(出廠默認232電平，短接J5為TTL電平)

通訊波特率

1200～921600bps,典型波特率：115200bps

通訊接插件規格

默認HY2.0-8P，可選配FPC1.0-10P

圖片本地下載

SD卡、串口、U盤（選配）

固件本地/遠程升級

插入SD卡/U盤（選配）本地升級/支持用戶主板遠程串口升級屏幕固件

圖片遠程升級

支持用戶遠程利用自己主板串口升級屏幕相關圖片工程、字庫、配置文件等

屏有效顯示區（AA）

長*寬 = 120.6mm*67.7mm

產品尺寸（長*寬*高）

149.9mm*79.5mm*11.6mm（MAX，含TP）

配套上位機軟件

VisualTFT®

工作溫度

-20～+70℃

存儲溫度

-30～+80℃

音頻播放

MP3音頻格式(喇叭4Ω2W，單聲道)，與圖片共用存儲空間。若mp3格式的采樣率為128kbps，占用存儲0.92MB/分鐘

音頻接插件規格

PH2.0-2P

視頻播放

MP4視頻格式，與圖片共用存儲空間。若1個分辨率為800*600、視頻碼率3000Kbps、音頻碼率166Kbps、幀率25Hz的視頻文件，占用存儲21.9MB/分鐘

WiFi

默認采用ESP-07S串口WIFI模塊，LUA腳本串口API自由開發，支持 TCP/IP協議、FTP協議、HTTP協議等(可選配涂鴉WIFI模塊(WBR3)連接天貓精靈等)

三防漆工藝

無（可選項）

◆ 產品核心競爭力

學習周期

30分鐘熟悉開發環境，3天完成人機交互設計

程序調試

上位機集成了“虛擬串口屏”，無需連接硬件，直接Keil IDE與其綁定調試

啟動時間

上電即運行，無系統加載時間

組態控件

擁有多語言、按鈕、文本、下拉菜單、進度條、滑塊、儀表、動畫、二維碼、曲線、數據記錄、圓形進度條、子畫面滑動控件等多種組態控件

系統鍵盤

內置虛擬數字、字符鍵盤，支持中英文輸入法，可自定義鍵盤

數據記錄

支持數據記錄控件內容導出到SD卡

圖層技術

系統內置多個顯示圖層，切換速度更快

多語言功能

出廠可預置多達15種全球任意國家語言，一鍵切換所需語言，無需多套UI

邏輯運算處理

上位機內嵌LUA腳本編譯器，用戶可在屏內自定義各種復雜邏輯關系和協議,滿足客戶99.9%的產品功能需求

遠程升級

支持遠程串口升級屏幕固件、工程文件、指定圖片、配置文件和字庫等

生命周期

采用傳統大品牌處理器，多年不斷貨

◆   液晶屏

顯示器類型

IPS液晶屏

背光燈管

LED

亮度（cd/m2）

500

背光燈壽命

>20,000

對比度

1200:1

視角（L/R/T/B）

80/80/80/80

◆ 觸控面板

觸控類型

電容觸摸屏

電容屏觸控方式

單點、滑動觸摸

電容屏透光率

90%以上

電容屏觸控次數

電容屏觸摸次數理論無限次、觸控壽命與工作環境（灰塵、濕度）有關

電容蓋板定制化

可按用戶圖紙尺寸定制“玻璃蓋板+電容觸摸”一體化貼合服務

◆ 定制服務

定制費用

一次性簽訂1000PCS合同，部分可免收定制費

硬件電路

可定制PCB尺寸、電路厚度、添加用戶電路、軍工級溫度顯示等

軟件定制

根據用戶需求定制特殊指令或控件，降低用戶開發難度

美工服務

可提供圖片美工及產品結構設計服務

其它

按需定制，滿足用戶一切需求

可靠性測試


PC軟件Visual TFT功能

    Visual TFT 是我司自主創新開發的一款功能強大的串口屏開發調試軟件，內嵌國內獨家首款“虛擬串口屏”。用戶新建工程后，導入設計好的美工圖片，然后對每個畫面中的按鈕和其他控件進行配置，模擬仿真正確后，最后將整個工程下載到串口屏中。

       軟件常用功能如下：
           (1) IDE環境操作人性化，界面美觀大方；內置字庫生成器、Lua腳本編譯器；
           (2) 軟件集成了常用圖標、按鈕和鍵盤等矢量圖，降低美工難度；
           (3) 畫面支持圖片縮放、文字編輯和元素拷貝等常用操作功能；
           (4)工程編譯后為每個畫面、圖片和控件分配唯一ID；
           (5) 內置指令調試助手，方便PC直接調試串口屏，快速掌握指令操作；
           (6) 內嵌“虛擬串口屏”模擬仿真器，直接綁定KEIL調試，不需要每次工程圖片有變化，而重新下載圖片；
           (7)支持二進制文件燒錄，量產更方便安全；
           (8)根據用戶需求，定制特殊的PC軟件功能；




開發三部曲

(1) 準備美工素材

     安排美工人員將開機畫面、文本背景、按鈕圖標和提示框等產品所需圖片設計好。

(2) 利用配套的VisualTFT軟件進行畫面編輯、控件配置和圖片下載

     首先利用配套的上位機VisualTFT軟件，將預先設計好的美工圖片進行界面排版和控件配置，然后運行 “虛擬串口屏”進行模擬仿真，最后可以通  過USB/SD/UART/U盤/WIFI（視不同型號硬件配置）將整個工程下載到串口屏內部存儲器中。PC軟件會對工程中的每個畫面、圖片和控件分配一個唯一的ID號。

(3) 用戶單片機監聽和發送相應的串口指令控制畫面顯示

     工程下載到屏內后，一旦按下畫面某個按鈕，用戶MCU串口就會收到屏幕上傳的按鈕ID信息或坐標值。通過對ID號進行解析，用戶即可獲取當前按鈕的畫面位置和功能屬性，這樣就可以控制相關外圍設備動作或畫面更新顯示。

     對于無觸摸產品，用戶單片機無需監聽按鈕ID上傳的信息，只需發送相關指令進行畫面切換和文本圖片顯示等。

什么是虛擬串口屏

    “虛擬串口屏”是廣州大彩光電科技有限公司(gc086.com)開發的國內獨家首款串口屏仿真器。用戶安裝好上位機VisualTFT軟件后，即可運行使用。虛擬串口屏仿真結果與真實串口屏一模一樣。因此，研發前期評估時無需購買硬件，通過自己單片機RS232串口與它相連，即可相互通信，鼠標點擊按鈕就會立刻上傳按鈕控件信息，一旦開發者調試通過，真實硬件則無需再調試。



Keil與虛擬串口屏綁定調試

    為了進一步提高開發效率，用戶還可以通過Keil開發環境與“虛擬串口屏”進行綁定Debug調試。程序單步調試時，所有運行結果都可以在“虛擬串口屏”上呈現，大大節省工程師開發時間，一旦工程界面有所改變，用戶不再需要重新下載圖片到串口屏，所有項目前期評估都可以基于PC端來完成。
