新品：大彩科技低成本4.3寸400M 6P端子HMI人機界面！

發布人：大彩科技發布日期：2023-10-25


產品視頻


一、產品介紹


新品：大彩科技低成本4.3寸400M 6P端子HMI人機界面！

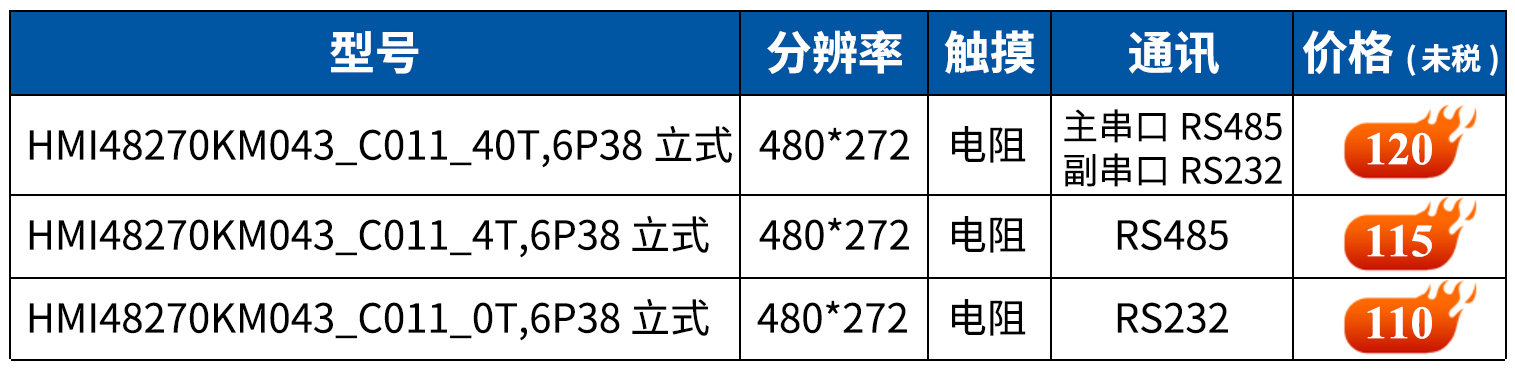

訂購型號：






該產品是一款4.3寸分辨率為 480*272的M型醫用級組態HMI人機界面屏。使用VisualHMI人機界面組態開發平臺開發，內部集成了DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等協議，可通過VisualHMI一鍵配置協議；控件上新增配方功能、分期功能、流動塊、操作記錄表等控件，可以適應更多應用環境。

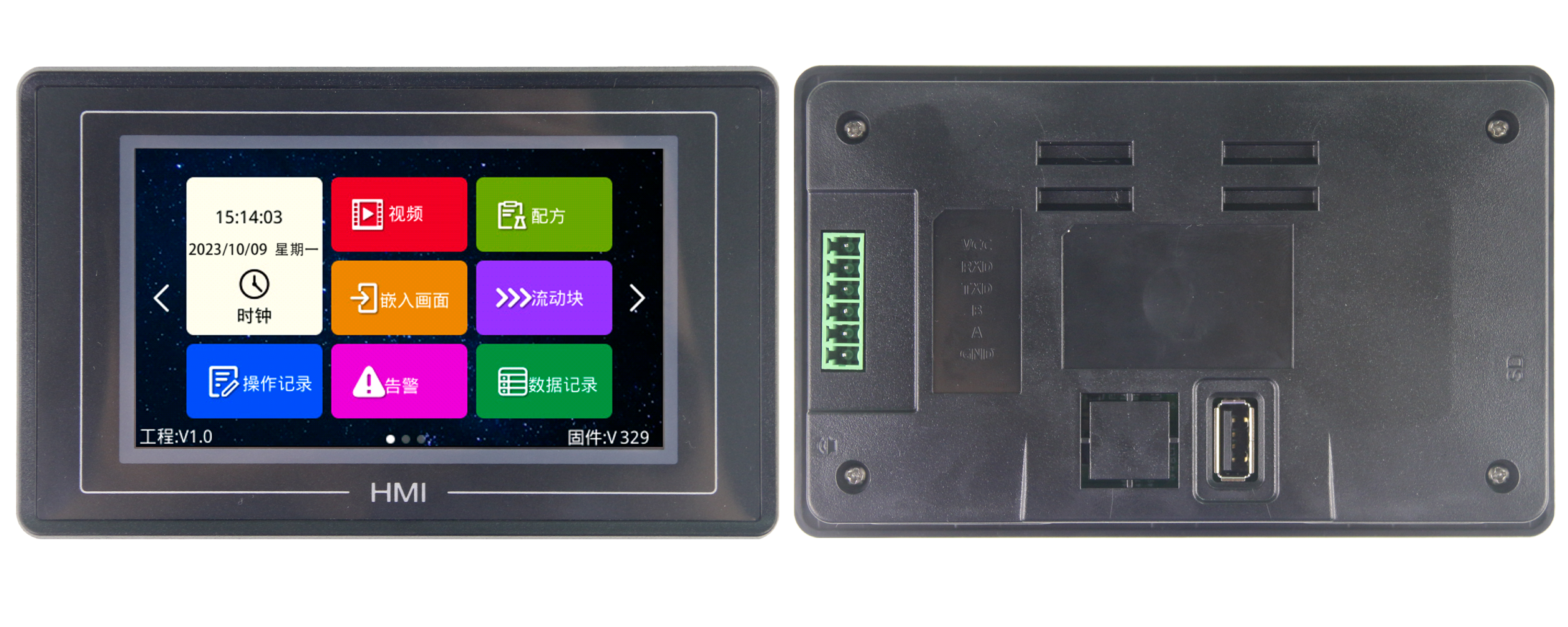

電阻觸摸產品圖片

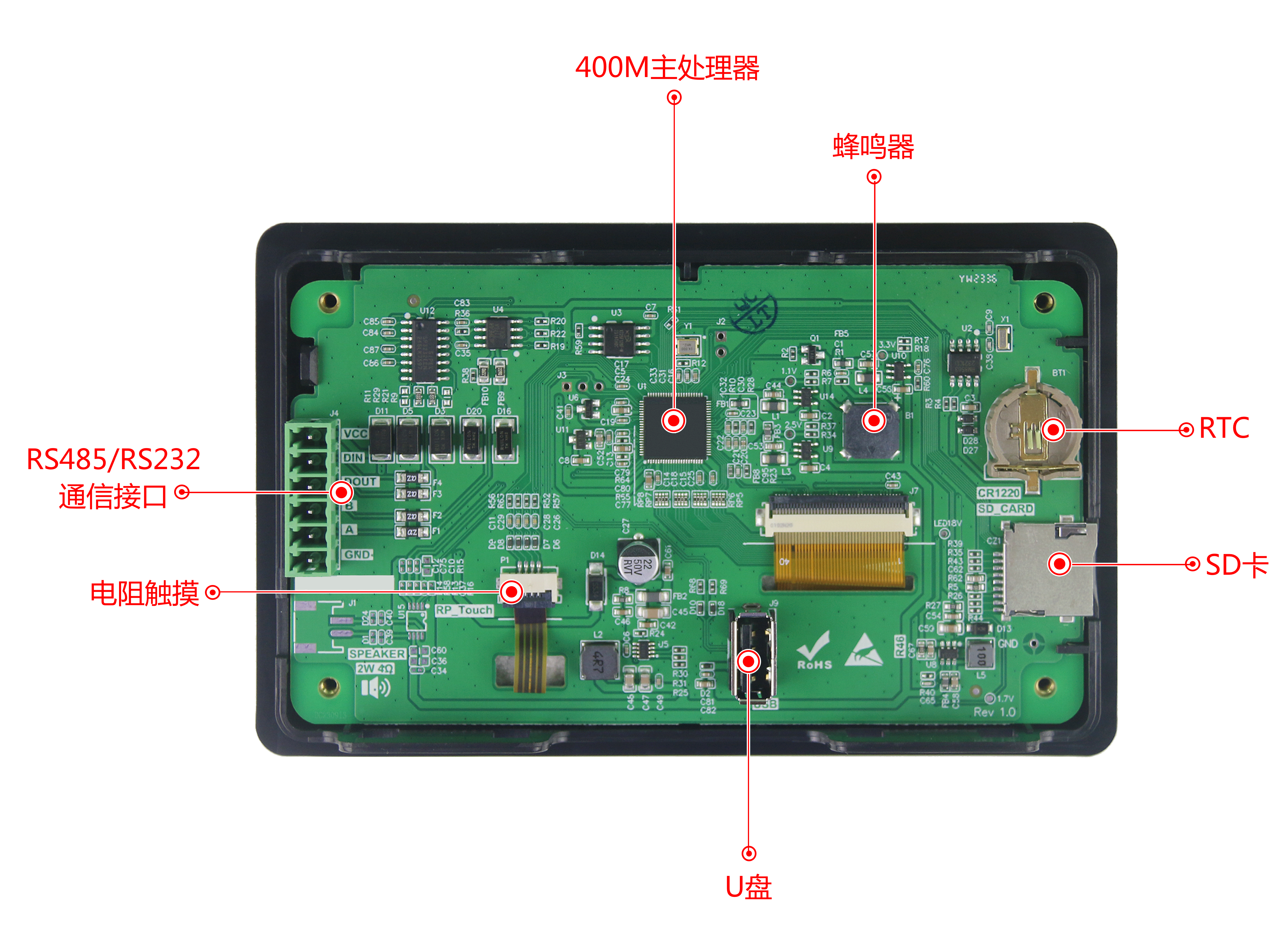

核心硬件標注圖

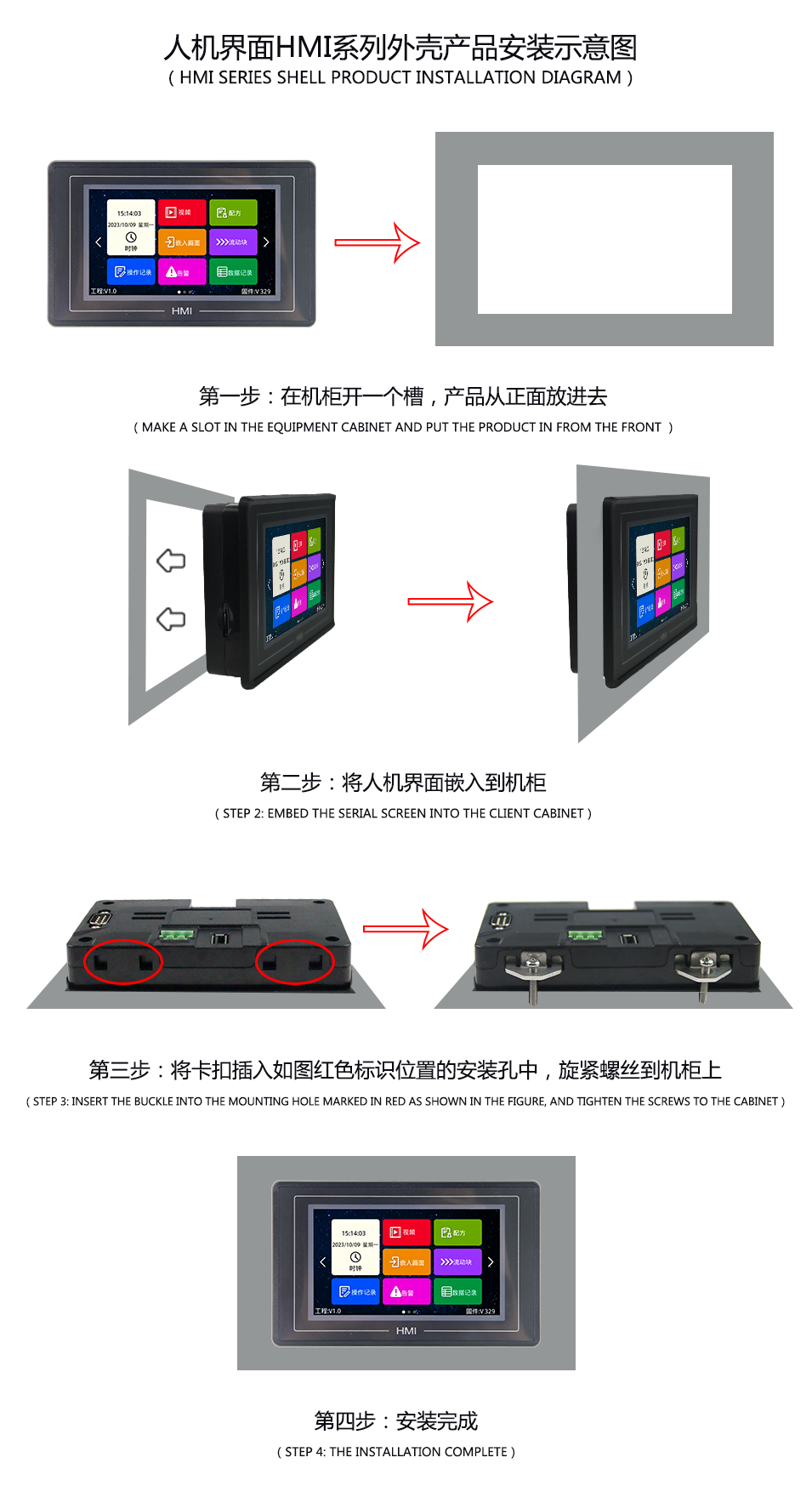

二、安裝示意圖





三、協議與控件


3.1 通信協議

VisualHMI 是廣州大彩為人機界面應用量身打造的組態開發平臺，它采用變量驅動設計方式，UI顯示和控制邏輯可徹底分離，并集成了 DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等等市場上多種主流 PLC 協議，具體協議如圖3-1所示；

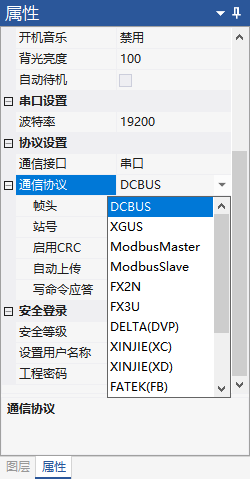

圖3-1 PLC 協議


3.2 組態控件

VisualHMI 與市面上絕大部分串口屏相比，除了傳統的按鈕、文本、進度條控件之外，還新加多種全新的組態控件，如：多狀態指示燈、配方、操作記錄、流動塊、告警條等等組態控件，可滿足用戶更多的應用場景，如圖3-2所示；

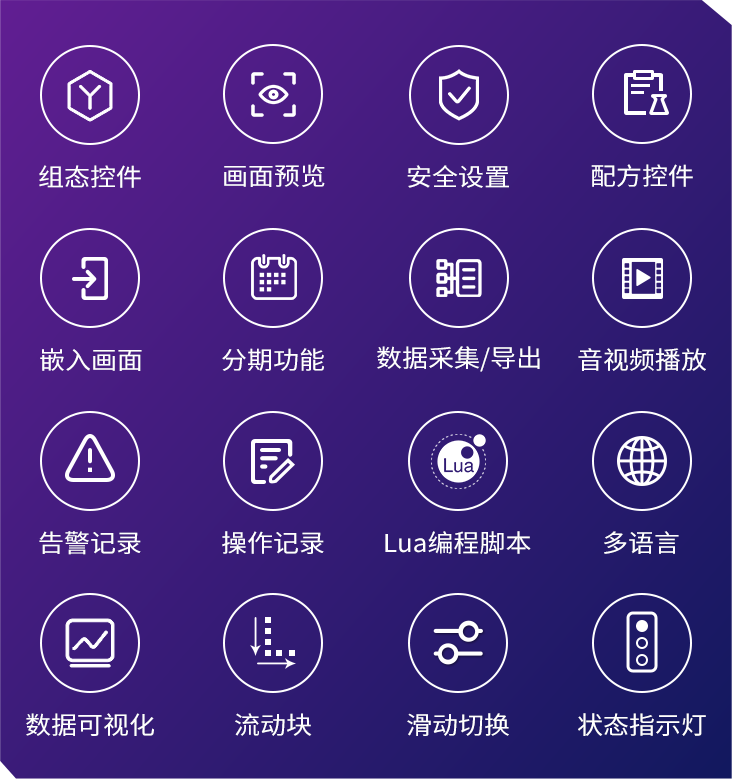

圖3-2 組態控件




四、協議配置


用戶可通過上位機配置運行 MODBUS RTU、XGUS、PLC 協議等協議。

打開 VisualHMI 上位機軟件，點擊菜單欄【工程設置】→【通信協議】，進入?yún)f(xié)議配置界面，用戶可根據自己需求選擇啟用對應的協議，如圖4-1所示。

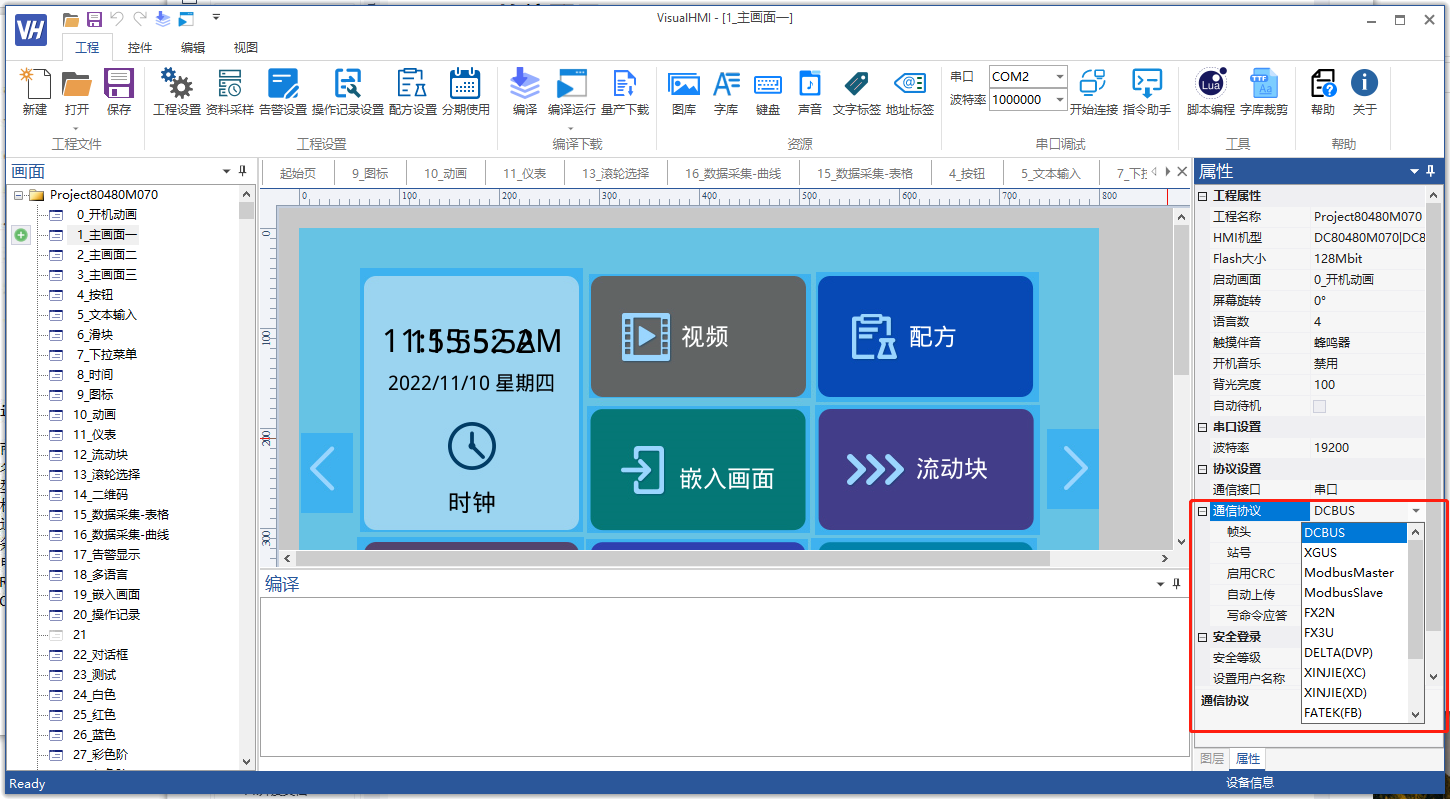

圖4-1 協議配置




五、購買鏈接



點擊下列內容，打開淘寶立即搶購!
