新品發布：大彩科技醫用級7.0寸800*480（不帶外殼）RS232/485 HMI 發布！
發布人：大彩科技發布日期：2024-04-24

一、產品介紹

屏幕可視區域?yàn)椋?/span>154.1mm*85.9mm (A.A)，產品尺寸為：190.4mm*105.2mm*20.4mm，PCBA器件默認刷三防漆?？赏ㄟ^嚴苛EMC測試，廣泛應用于工業控制，充電樁等行業。

訂購型號：

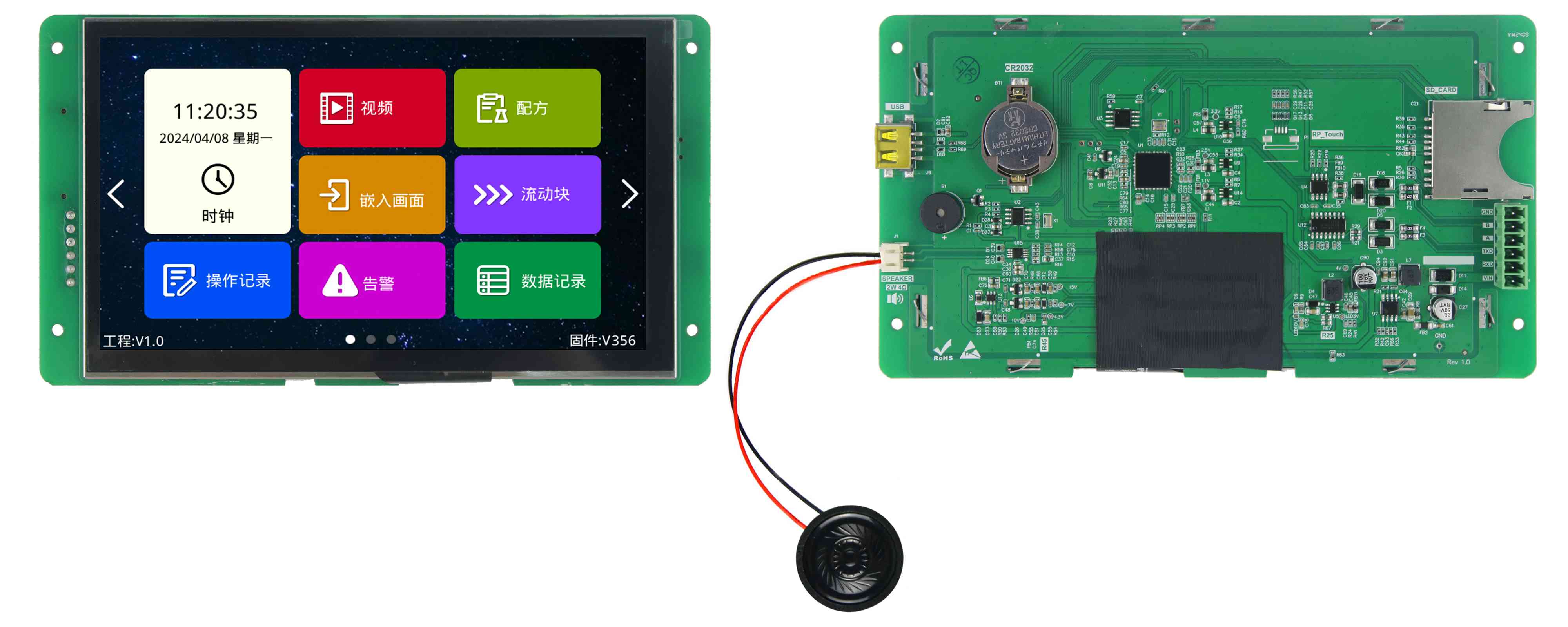

電容觸摸產品圖片

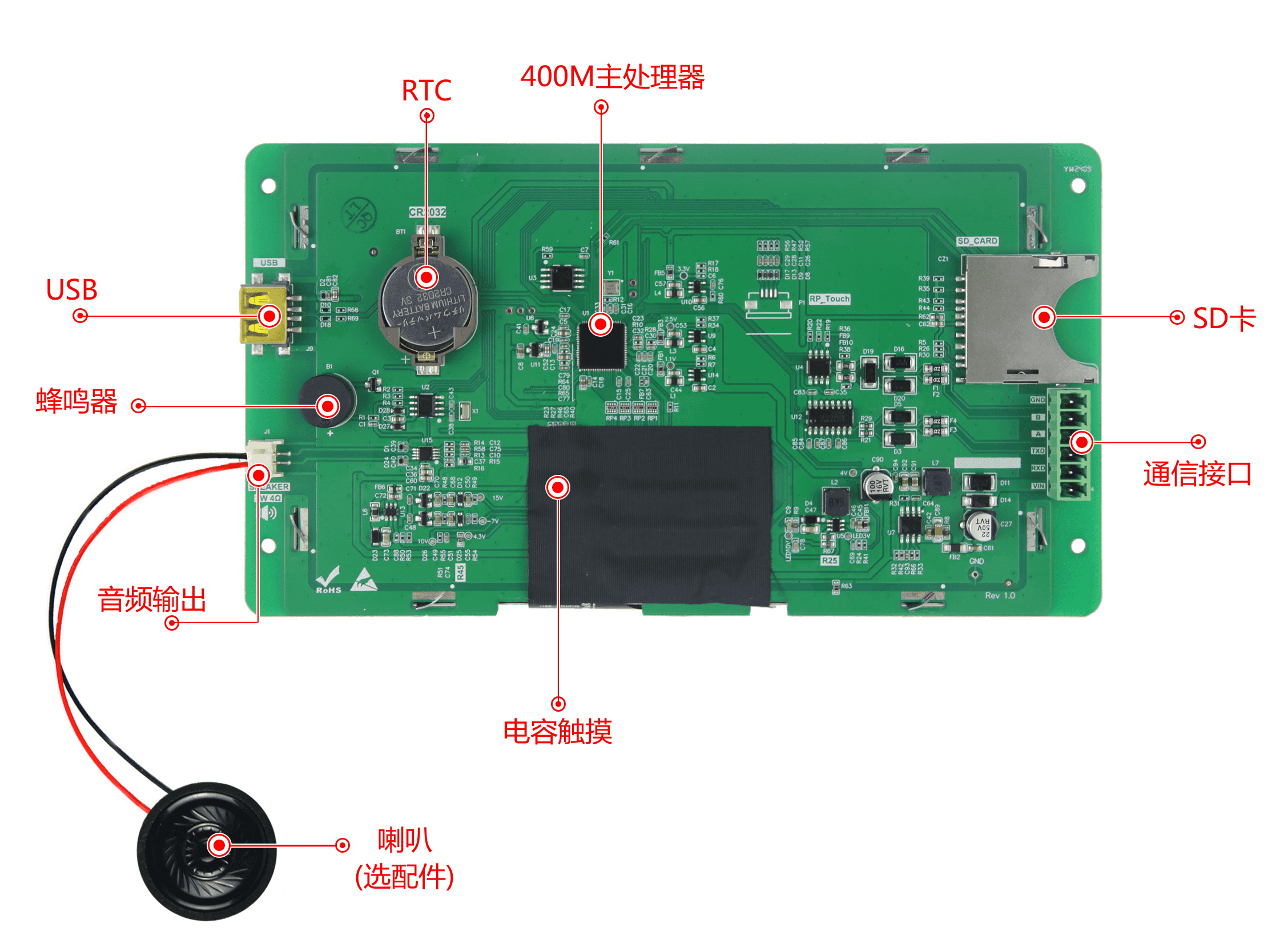

核心硬件標注圖

產品視頻

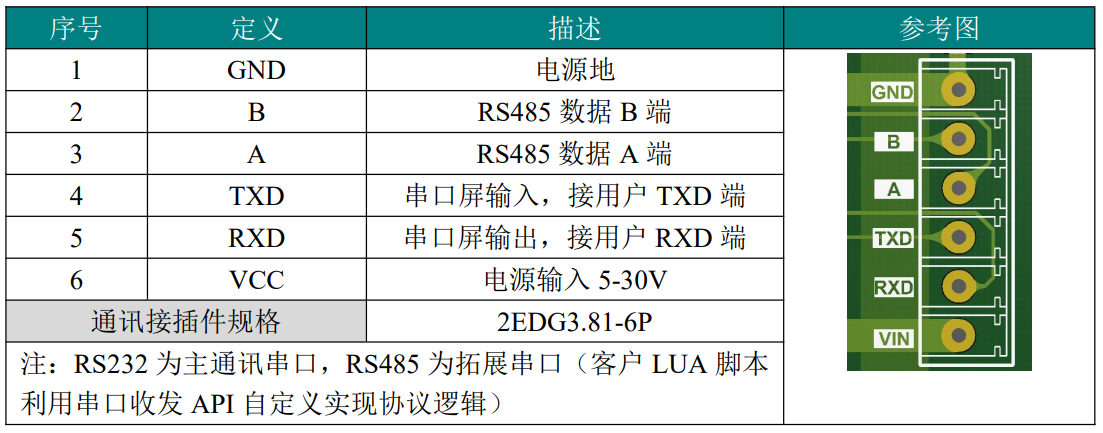

二、引腳定義

三、產品特性

醫用級標準設計，主打高穩定、高可靠性、高顏值、高品質；

采用32位400M嵌入式SOC處理器，內部集成SDRAM、H.264視頻硬解碼；

支持JPEG圖片壓縮、MP4視頻，串口，矢量字庫，支持最多15國語言一鍵切換；

支持常用組態控件和LUA腳本，圖文刷新更快，可實現內部邏輯運算和自定義協議；

支持類似安卓滾動、滑動特效；

支持本地串口升級；

工程可配置0,90,180,270度旋轉顯示，可靈活安裝；

支持音視頻播放，可設計炫酷顯示效果；

支持雙串口，默認RS232為主串口，RS485為拓展串口；

四、協議與控件

3.1 通信協議

VisualHMI 是廣州大彩為人機界面應用量身打造的組態開發平臺，它采用變量驅動設計方式，UI顯示和控制邏輯可徹底分離，并集成了 DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等等市場上多種主流 PLC 協議，具體協議如圖3-1所示；

圖3-1 PLC 協議

3.2 組態控件

VisualHMI 與市面上絕大部分串口屏相比，除了傳統的按鈕、文本、進度條控件之外，還新加多種全新的組態控件，如：多狀態指示燈、配方、操作記錄、流動塊、告警條等等組態控件，可滿足用戶更多的應用場景，如圖3-2所示；
