新品發布：大彩科技純國產DN系列3.5寸HMI人機界面發布！
發布人：大彩科技發布日期：2024-07-31

一、產品介紹

此次首發的為DN系列平臺的HMI人機界面3.5寸，該平臺采用了RISC-V 的高性能、國產自主、工業級高清顯示與智能控制400M主頻MCU，配備強大的 2D 圖形加速處理器、PNG/ JPEG 解碼引擎、豐富的接口，支持工業寬溫，具有高可靠性、高開放性，可廣泛應用于工業自動化控制、串口屏、人機界面HMI等智慧工業和智慧家居領域。

產品定位為HMI人機界面，上位機開發軟件為VisualHMI，可支持MODBUS RTU、FX2N、FX3U、DELTA(DVP)、XINJIE(XC）、XINJIE(XD）、FATEK(FB)、HAIWELL(N/S)、SAMKOON、EMERSON、DCBUS、XGUS等協議，內置5.3版本LUA腳本解析器，屏內部可運行用戶編寫的邏輯、協議和算法功能，無操作系統，啟動時間約1S，上電即可運行顯示畫面；同時支持雙串口開發，默認主串口RS232，拓展串口為RS485，用戶可LUA腳本自定義控制拓展串口數據收發解析和邏輯控制。

訂購型號：

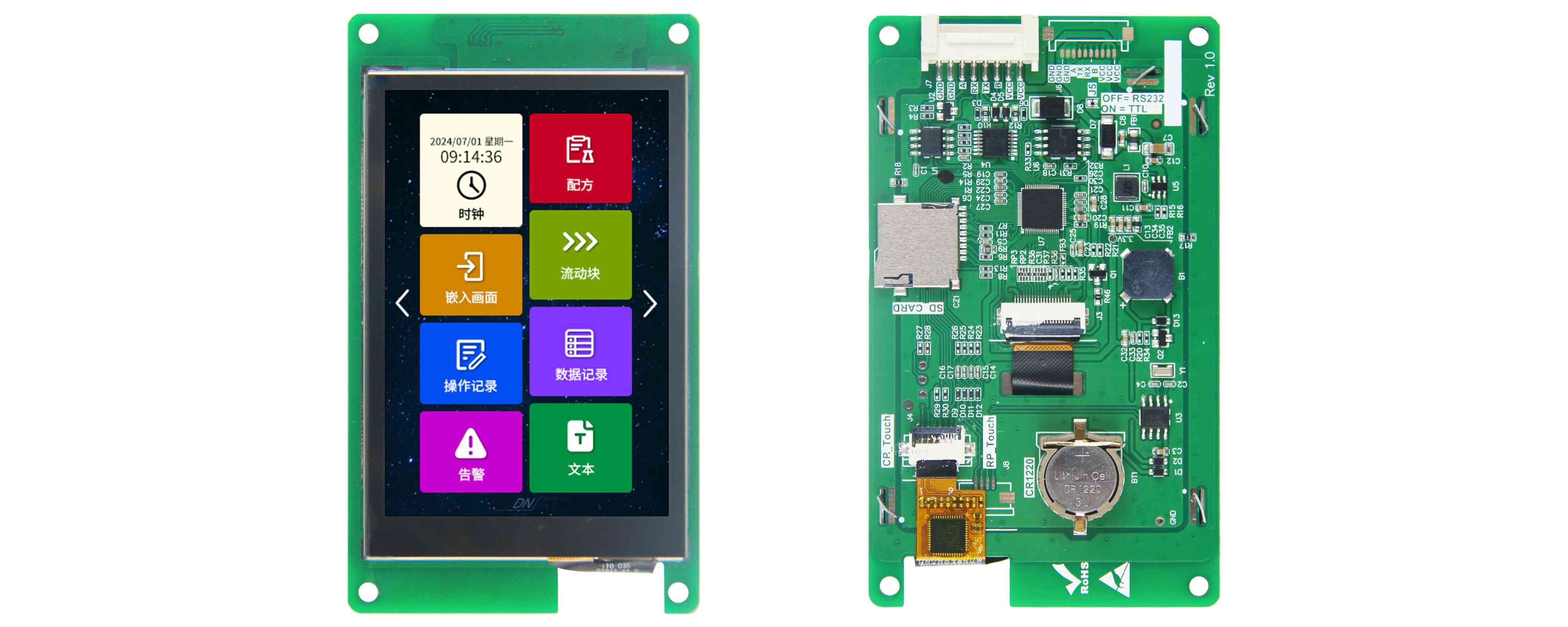

電容觸摸產品圖片

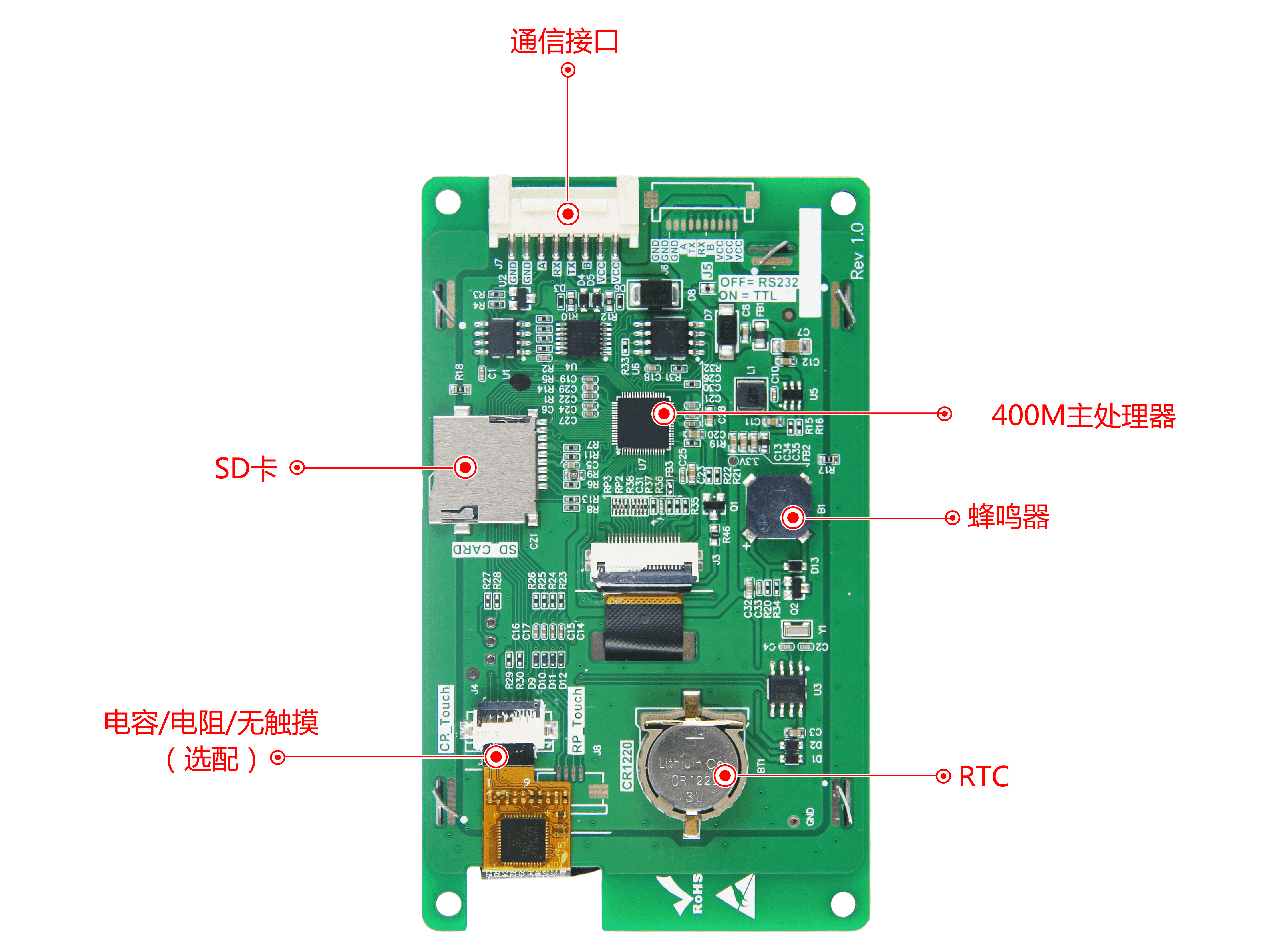

核心硬件標注圖

產品視頻

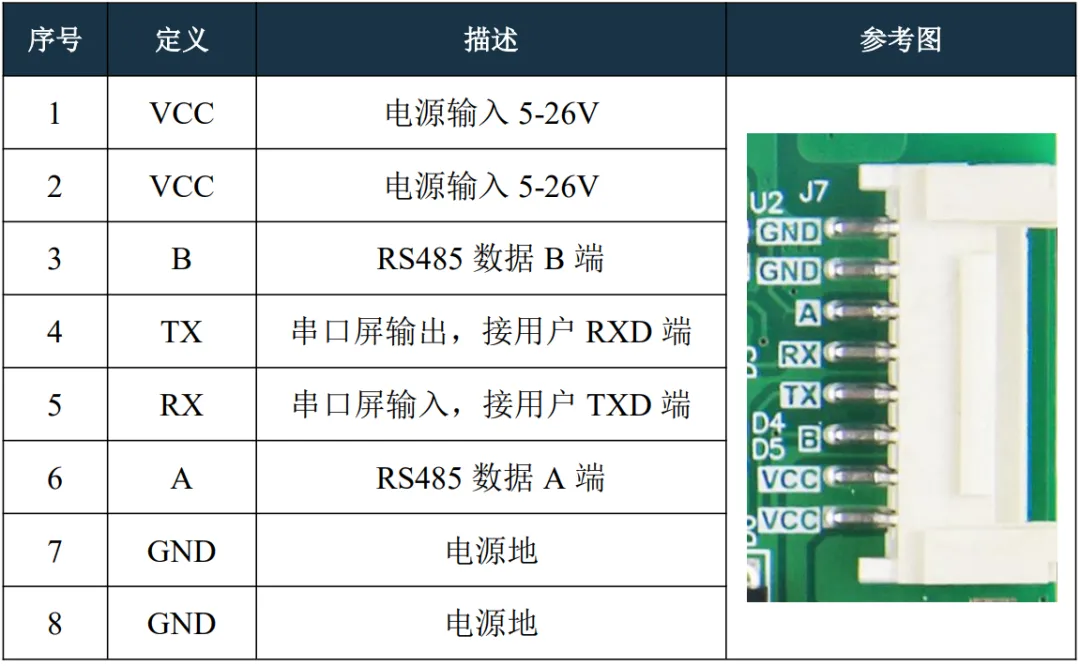

二、引腳定義

三、產品特性

醫用級標準設計，主打高穩定、高可靠性、智能互聯；

采用32位400M高性能國產RISC-V處理器，內部集成PSRAM；

支持JPEG、PNG圖片硬件解碼，串口，矢量字庫，支持最多30國語言一鍵切換；

支持常用組態控件和LUA腳本，圖文刷新更快，可實現內部邏輯運算和自定義協議；

支持類似安卓滾動、滑動特效；

支持本地串口升級；

支持雙串口開發；

四、協議與控件

4.1 通信協議

VisualHMI 是廣州大彩為人機界面應用量身打造的組態開發平臺，它采用變量驅動設計方式，UI顯示和控制邏輯可徹底分離，并集成了 DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等等市場上多種主流 PLC 協議，具體協議如圖4-1所示；
