新品發布：大彩科技HMI人機界面4.0寸線控器發布！
發布人：大彩科技發布日期：2024-08-08

一、產品介紹

這款產品是一款4.0寸，分辨率為480*480的M型醫用級組態HMI人機界面屏。其表面玻璃蓋板采用了2.5D立體結構設計，液晶蓋板采用了一體黑設計。此外，液晶屏與觸摸板采用了全貼合結構。該款產品支持涂鴉WIFI通信。
在開發方面，它使用了VisualHMI人機界面組態開發平臺。內部集成了多種協議，包括DCBUS、XGUS、Modbus（主/從機）、FX2N（標準/擴展）、FX3U、臺達和信捷等，可通過VisualHMI一鍵配置協議?？丶矫妫略隽伺浞焦δ?、分期功能、流動塊、操作記錄表等控件以適應更多應用環境。

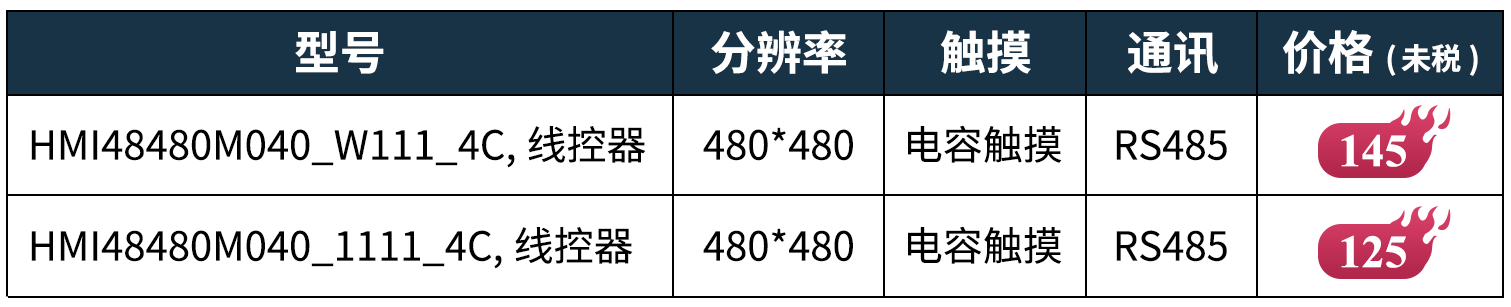

訂購型號：

電容觸摸產品圖片

核心硬件標注圖

產品視頻

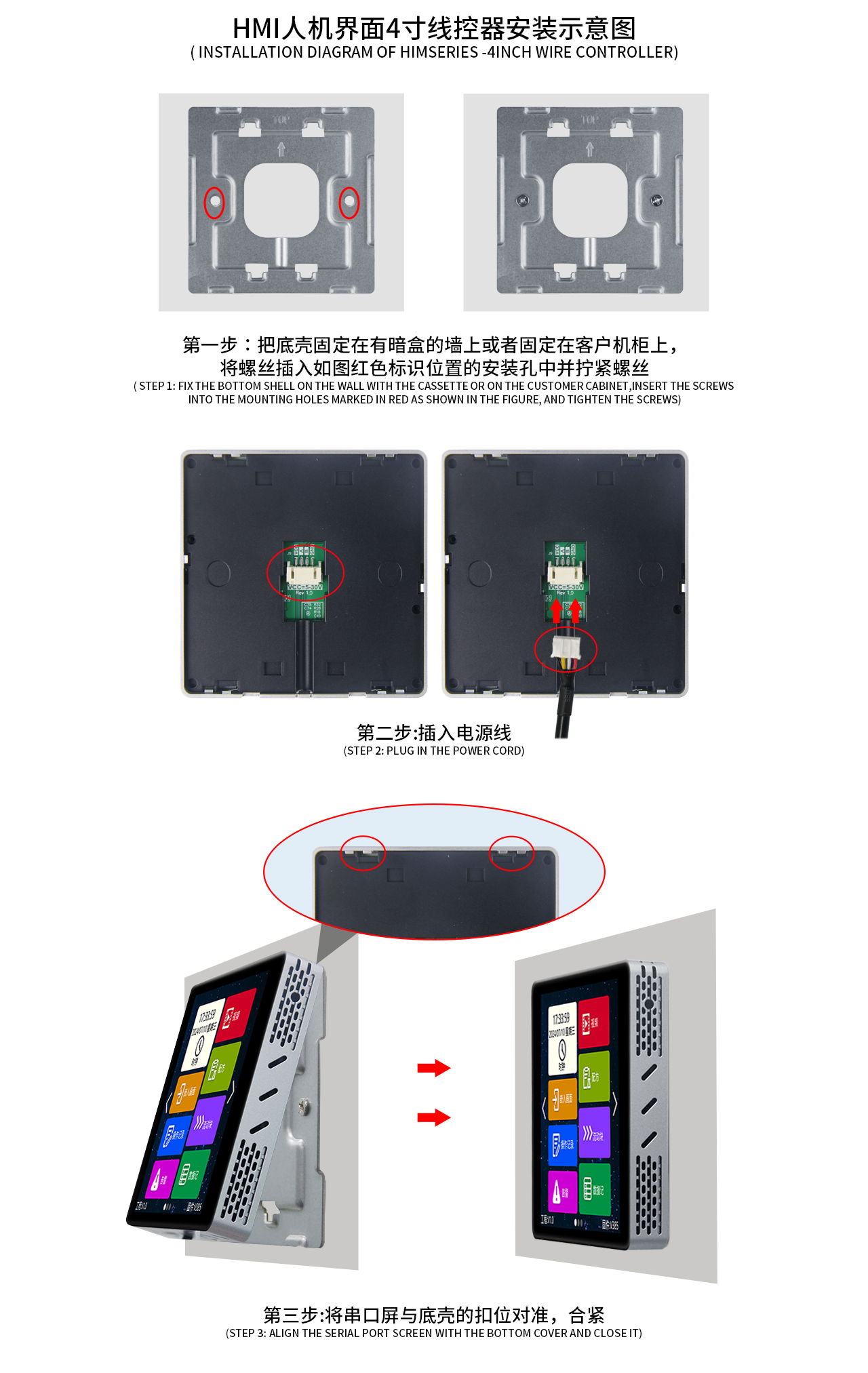

二、安裝示意圖

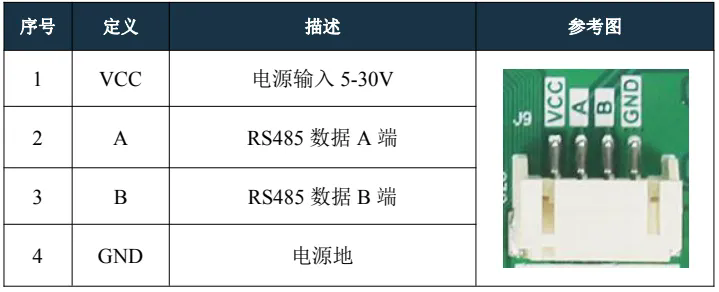

三、引腳定義

四、產品特性

采用400M SOC處理器，屏幕運行速度更快，上電即可運行；

通過臨床醫用所需的EMI輻射、高低溫、微波干擾、線圈干擾、群脈沖等多項嚴酷測試；

支持LUA腳本編程，屏內部運行邏輯和算法，減少通訊頻率；

使用VisualHMI人機界面組態開發平臺開發；

內部集成了DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等協議，可通過VisualHMI一鍵配置協議；

控件上新增配方功能、分期功能、流動塊、操作記錄表等控件，可以適應更多應用環境；

支持圖片、固件的遠程升級、增量升級、運行中升級等多種模式；

基于獨創的數據存儲方法，可以穩定、可靠、快速地記錄各種數據，并且支持?jǐn)?shù)據曲線化、表格化；

可選配WIFI版本，采用 WBR3 模塊支持 802.11a/ b/g/n 1x1,2.4G&5G頻段，可配置涂鴉云端服務器，可用涂鴉APP遠程操縱；

五、協議與控件

5.1 通信協議

VisualHMI 是廣州大彩為人機界面應用量身打造的組態開發平臺，它采用變量驅動設計方式，UI顯示和控制邏輯可徹底分離，并集成了 DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等等市場上多種主流 PLC 協議，具體協議如圖5-1所示；
