新品發布：采用無掛鉤式安裝，結構更優，成本更優！7寸HMI 人機界面再添新品！
發布人：大彩科技發布日期：2024-08-19

一、產品介紹

這款是一款帶外殼7.0寸，分辨率為800*480 的HMI人機界面屏，選用電阻觸摸；在通信方面，串口分別支持RS232和RS485通信；性能方面，新產品與M型醫用級組態串口屏一樣，具備炫酷的動畫效果和流暢的頁面切換。

在安裝方面，針對機械和工控行業的機柜設備，新外殼進行了重新設計并全面升級，取消了傳統的掛鉤螺絲安裝結構自帶卡扣掛鉤件，只需要把產品對準開窗位置按壓進機殼既可鎖緊串口屏，實現無螺絲卡扣式安裝，從而大幅提高設備安裝效率。

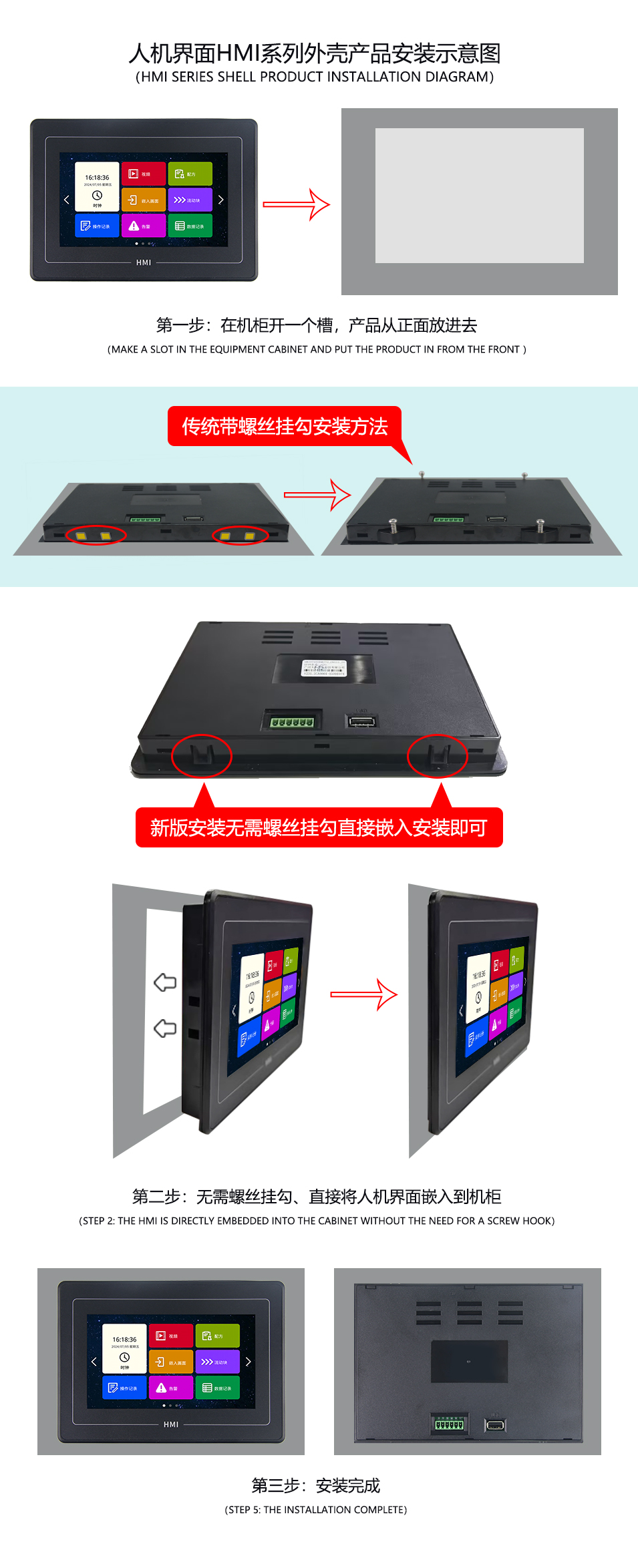

安裝示意圖

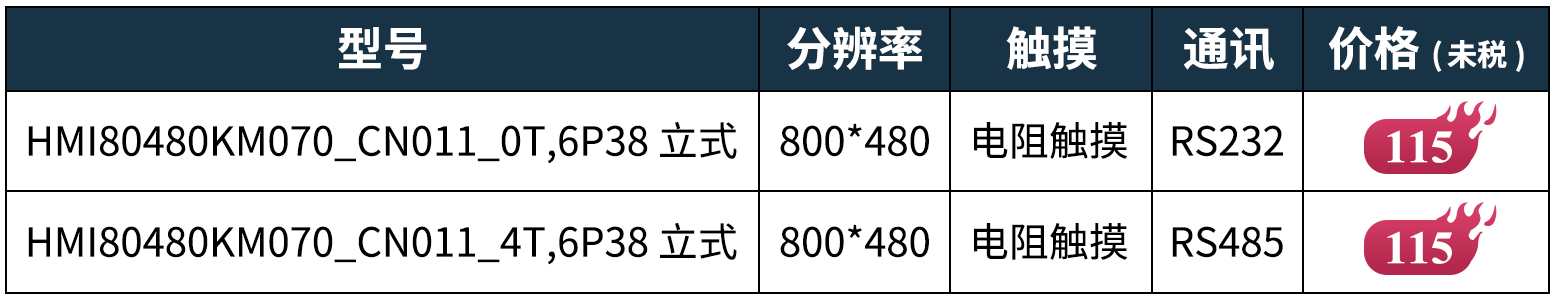

訂購型號：

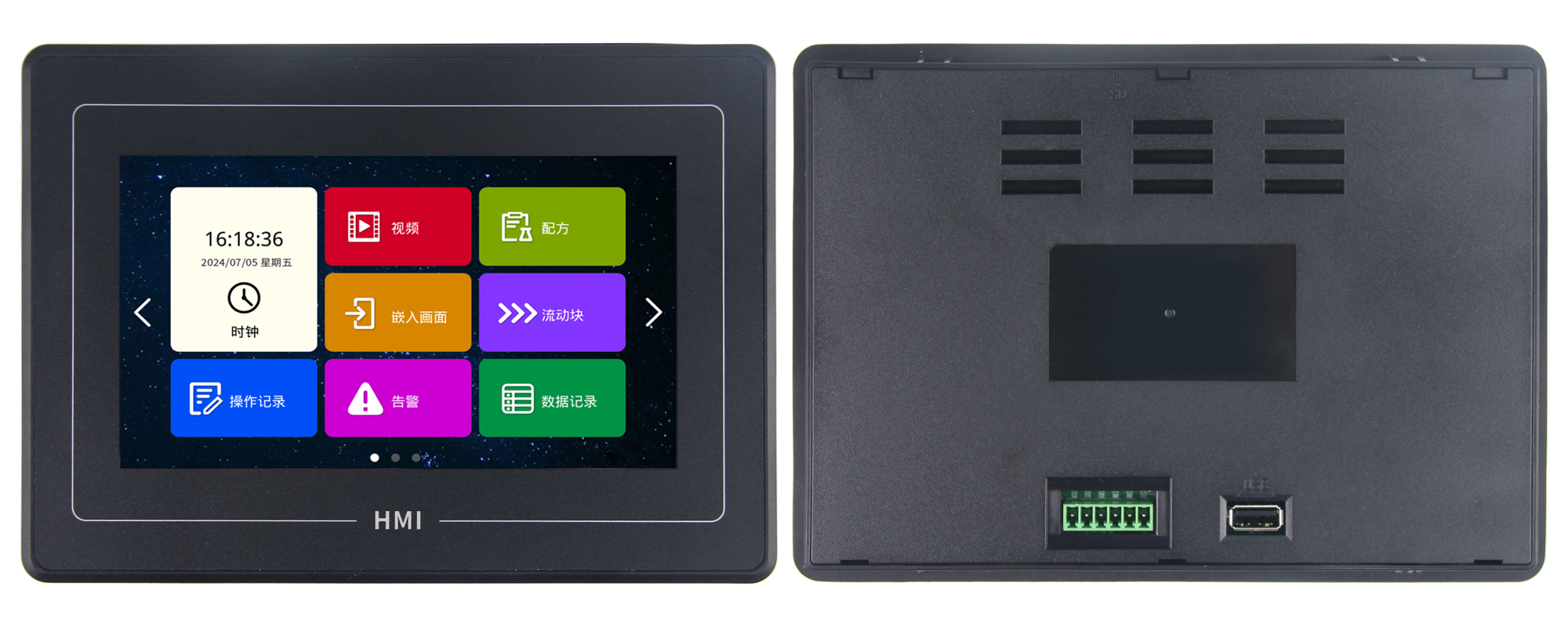

電阻觸摸產品圖片

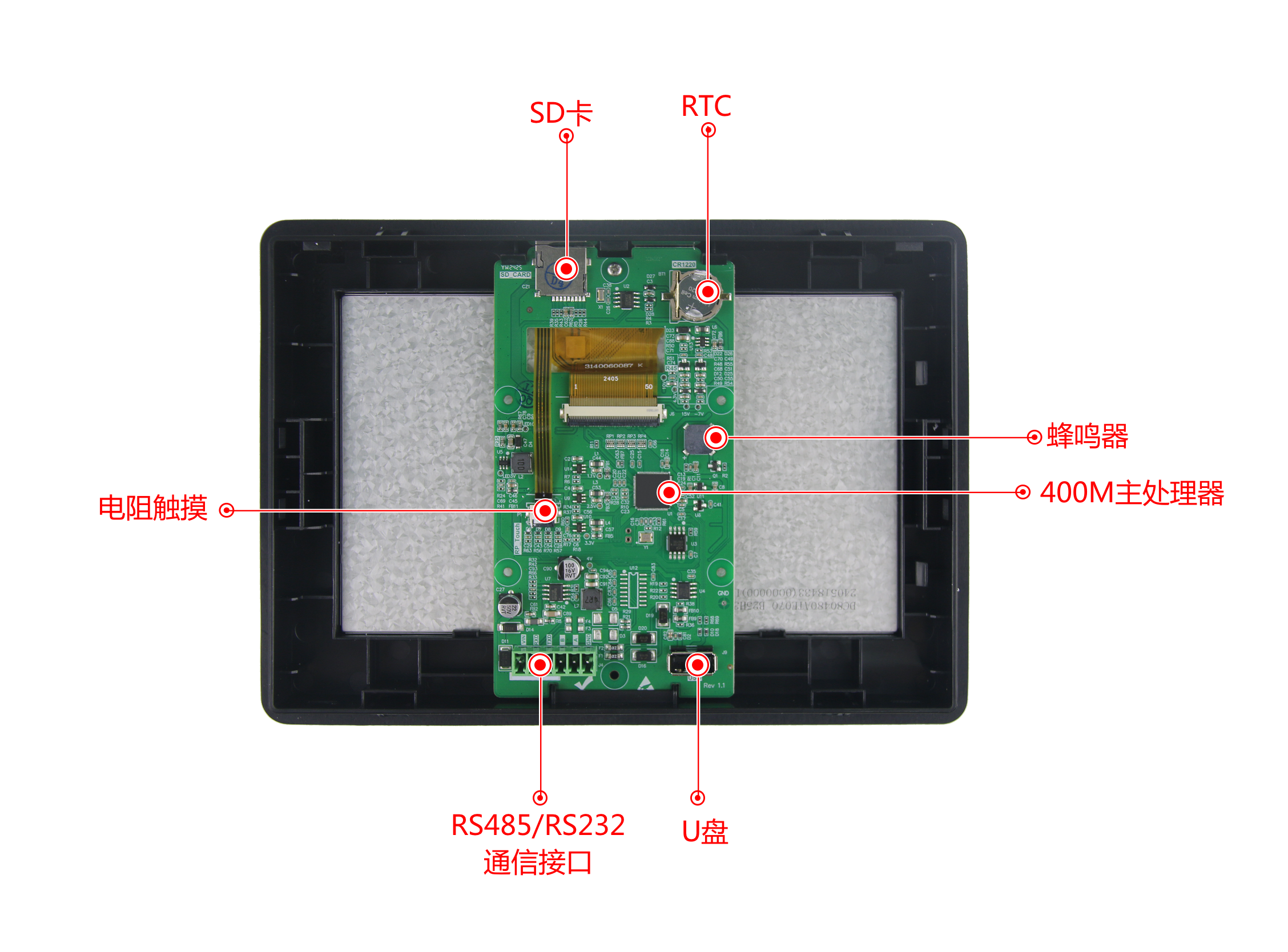

核心硬件標注圖

產品視頻

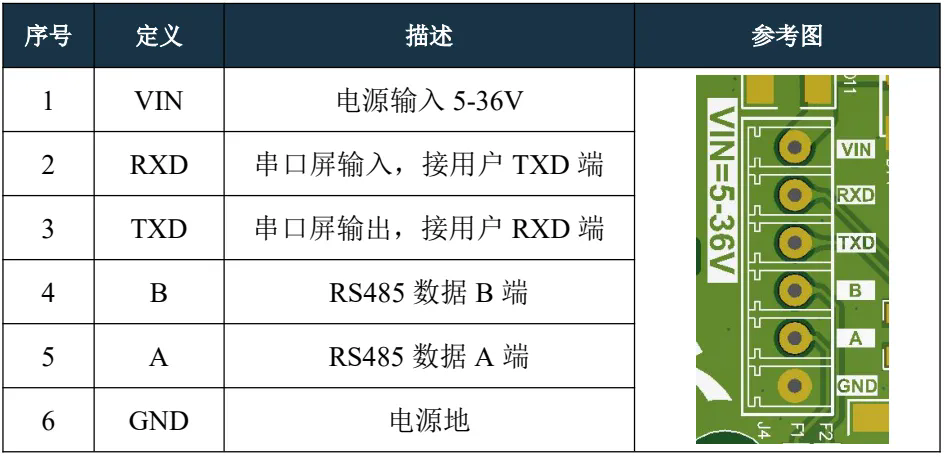

二、引腳定義

三、產品特性

采用400M SOC處理器，屏幕運行速度更快，上電即可運行；

通過臨床醫用所需的EMI輻射、高低溫、微波干擾、線圈干擾、群脈沖等多項嚴酷測試；

支持LUA腳本編程，屏內部運行邏輯和算法，減少通訊頻率；

使用VisualHMI人機界面組態開發平臺開發；

內部集成了DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等協議，可通過VisualHMI一鍵配置協議；

控件上新增配方功能、分期功能、流動塊、操作記錄表等控件，可以適應更多應用環境；

支持圖片、固件的遠程升級、增量升級、運行中升級等多種模式；

基于獨創的數據存儲方法，可以穩定、可靠、快速地記錄各種數據，并且支持數據曲線化、表格化；

外殼全新升級更加符合工控設備安裝使用；

四、協議與控件

4.1 通信協議

VisualHMI 是廣州大彩為人機界面應用量身打造的組態開發平臺，它采用變量驅動設計方式，UI顯示和控制邏輯可徹底分離，并集成了 DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等等市場上多種主流 PLC 協議，具體協議如圖4-1所示；
