新品發布：7寸線控器再次升級，主頻性能大幅度提升！
發布人：大彩科技發布日期：2024-12-16

一、產品介紹

此次發布一款DH 系列7寸高清IPS 線控器外殼產品，該產品采用64位600M 主頻、內部集成高速DDR顯存的嵌入式SOC處理器，并且搭配600*1024分辨率的觸摸顯示一體化的全視角MIPI貼合屏。軟件上擁有炫酷的動畫效果，頁面切換流暢，可播放動畫、視頻、支持TF卡數據導入導出；硬件上默認RS485通訊電平，外殼結構上與M系列線控器一致：

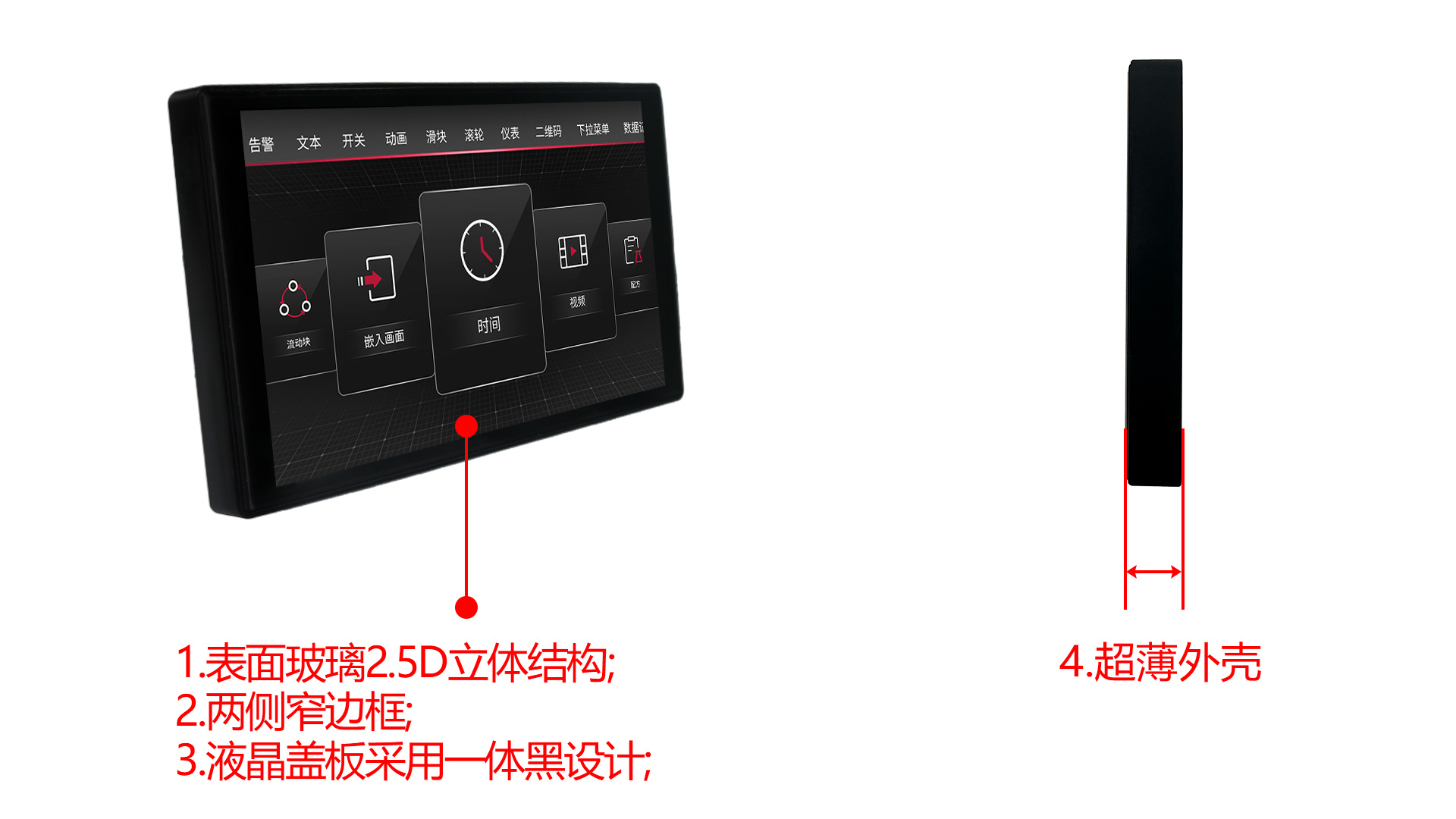

1 表面玻璃蓋板使用2.5D立體結構；

2 液晶蓋板采用一體黑設計，且液晶屏與觸摸板是全貼合結構；

3 上下兩邊采用窄邊框設計；

4 外殼整體厚度降低至13.4MM;

5 不使用螺絲鎖扣安裝，采用背板式卡扣，使安裝更加便捷；

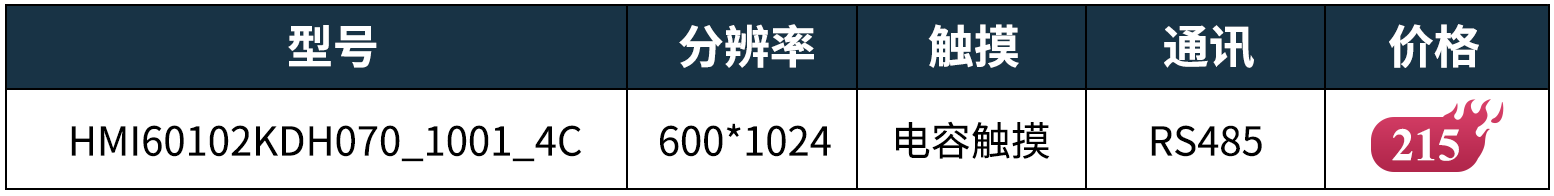

訂購型號：

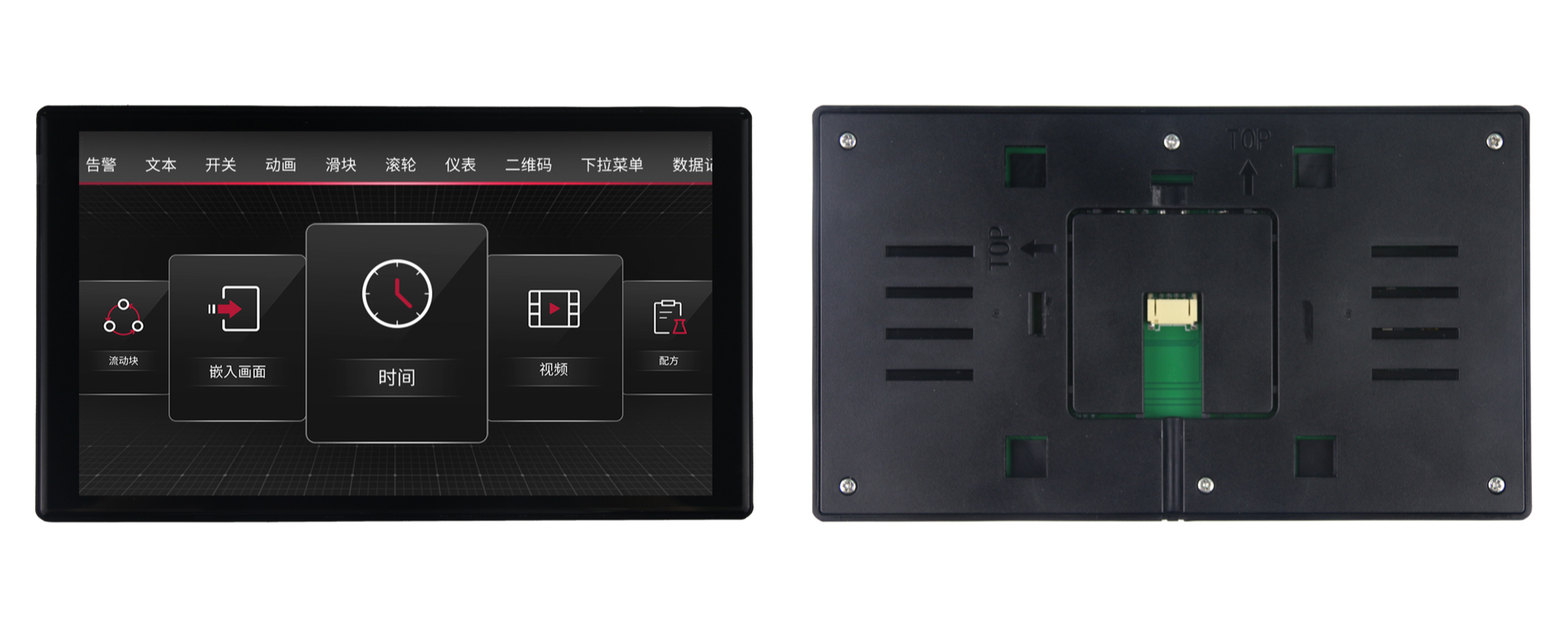

電容觸摸產品圖片

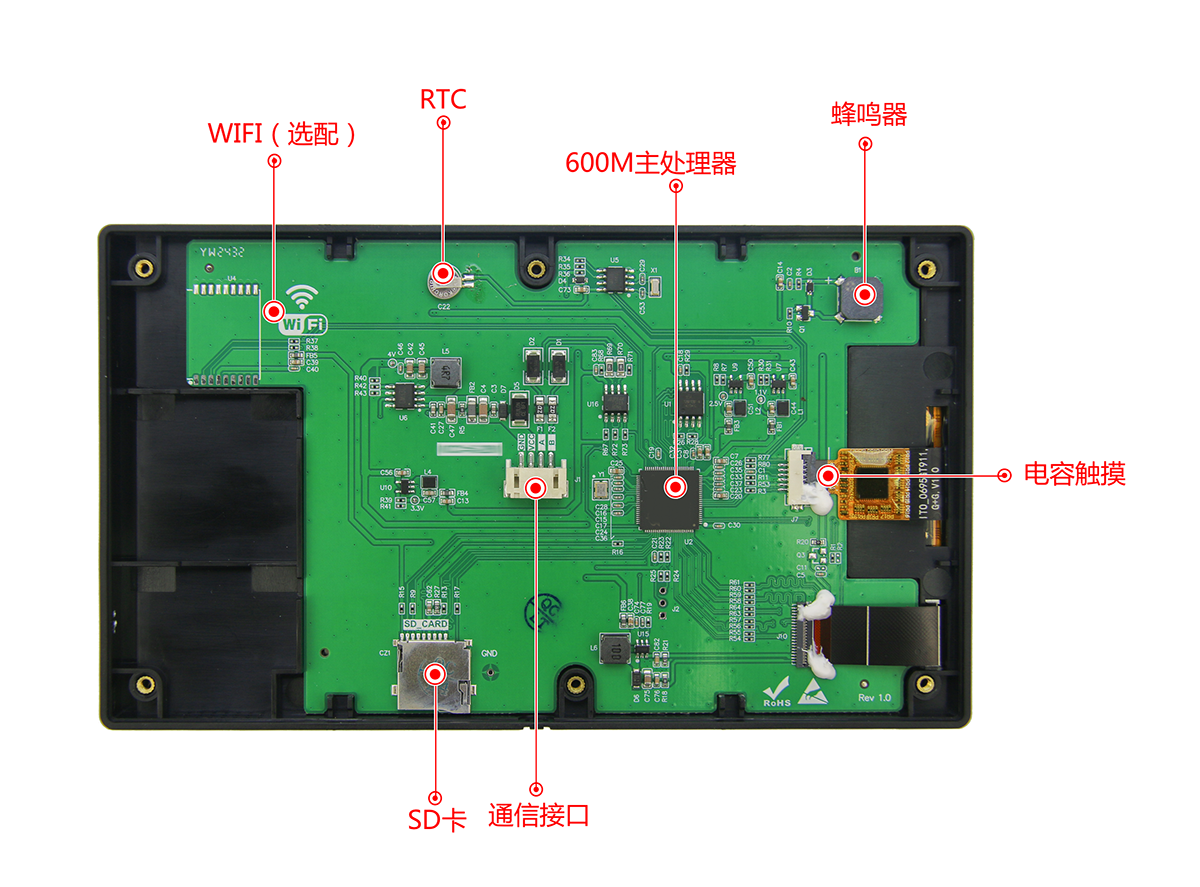

核心硬件標注圖

產品視頻

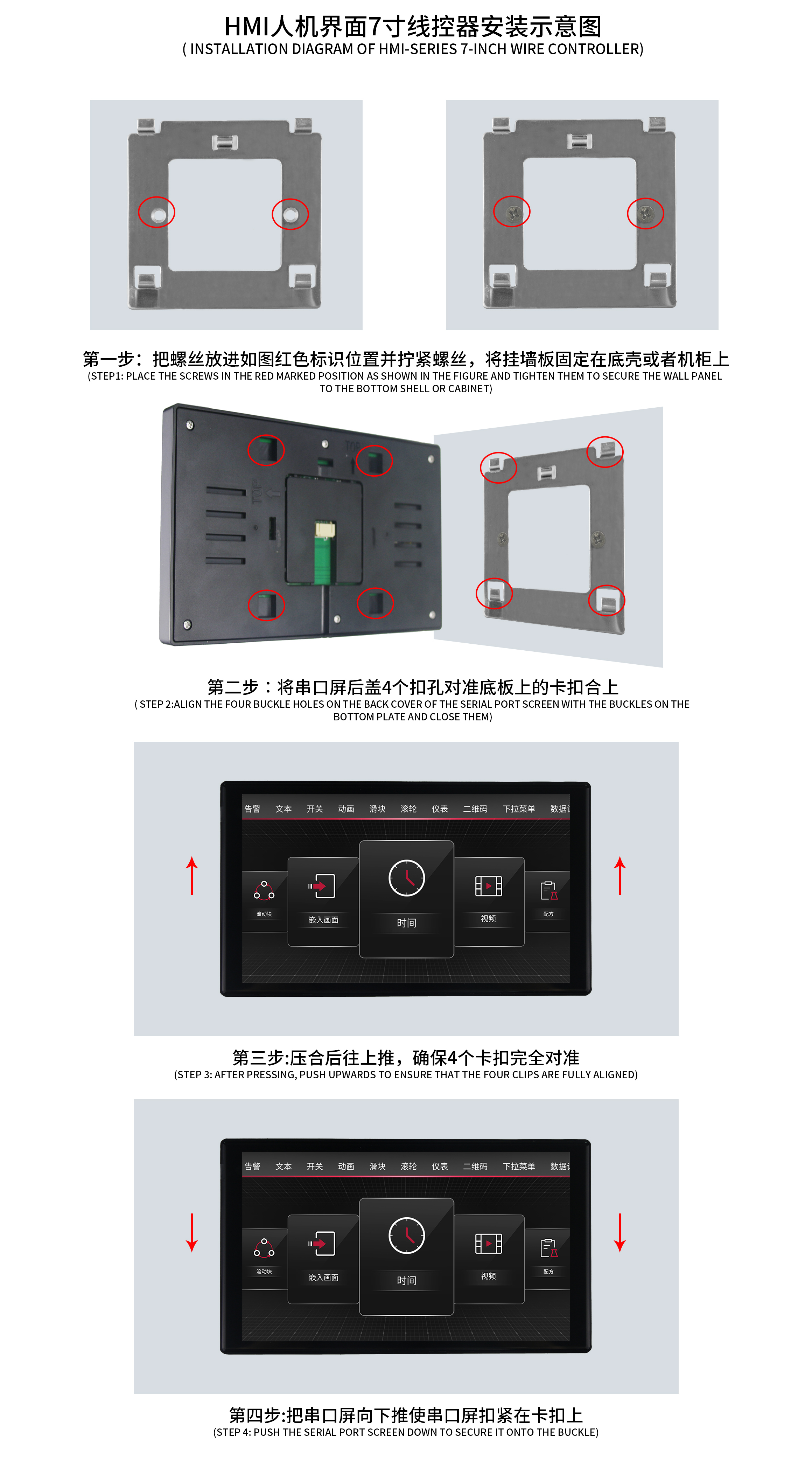

二、安裝示意圖

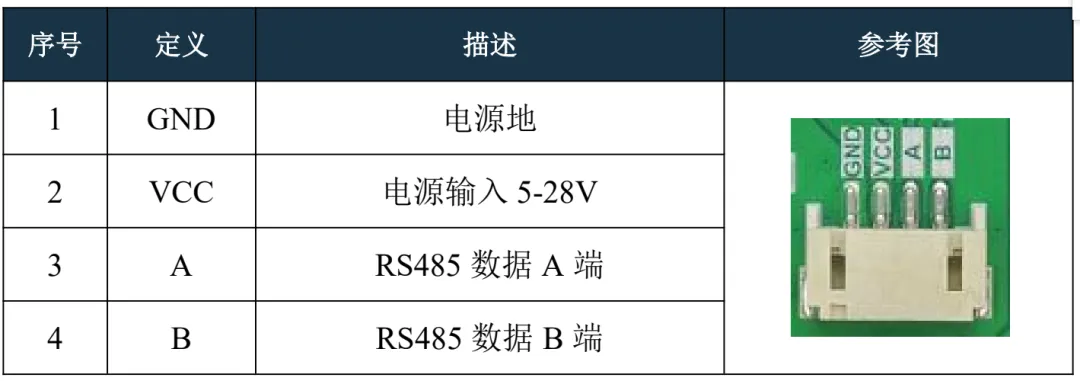

三、引腳定義

四、產品特性

采用64位600M嵌入式SOC處理器，內部集成高速DDR顯存，支持JPEG、PNG硬解碼、音視頻硬件解碼；

醫用級標準設計，可通過EMI輻射、高低溫、ESD、CS、群脈沖等多項嚴酷測試；

支持LUA腳本編程，屏內部運行邏輯和算法，減少通訊頻率；

使用VisualHMI人機界面組態開發平臺開發；

內部集成了DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等協議，可通過VisualHMI一鍵配置協議；

支持JPEG圖片壓縮、動畫播放、音視頻播放，串口，矢量字庫，支持最多30國語言一鍵切換；

支持圖片、固件的遠程升級、增量升級、運行中升級等多種模式；

工程可配置0,90,180,270度旋轉顯示，可靈活安裝；

可選配WIFI版本采用 WBR1D 模塊，支持 802.11a/ b/g/n 1x1,2.4G&5G頻段，可配置涂鴉云端服務器，可用涂鴉APP遠程操縱；

五、協議與控件

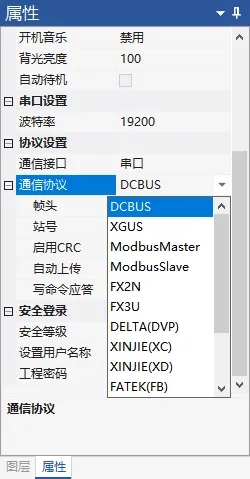

5.1 通信協議

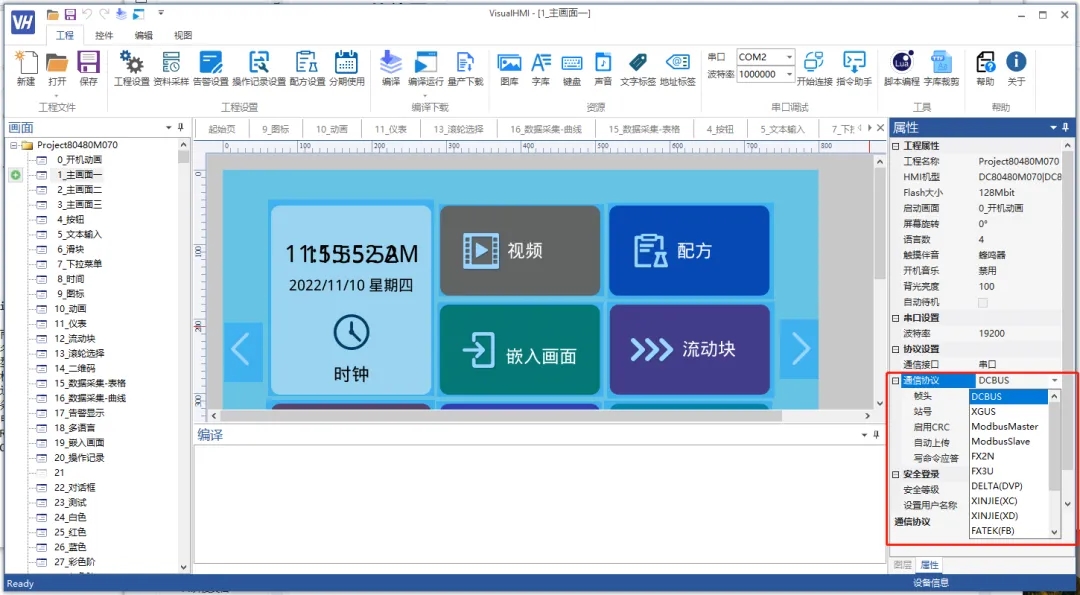

VisualHMI 是廣州大彩為人機界面應用量身打造的組態開發平臺，它采用變量驅動設計方式，UI顯示和控制邏輯可徹底分離，并集成了 DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等等市場上多種主流 PLC 協議，具體協議如圖5-1所示；
