新品發布：大彩DH系列高性能7寸帶以太網人機界面發布！
發布人：大彩科技發布日期：2025-04-21

一、產品介紹

此次發布是一款DH系列7寸帶以太網人機界面，該產品采用64位600M主頻、內部集成高速DDR顯存的嵌入式SOC處理器，并且搭配800*480分辨率的液晶顯示屏，電阻觸摸，支持RS232、RS485雙串口。擁有炫酷的動畫效果，頁面切換流暢，可播放動畫、視頻、音頻。

屏幕可視區域?yàn)椋?/span>153.7mm*86.2mm (A.A);

產品尺寸為：204.5mm*150.6mm*31.5mm;

產品開窗尺寸: 191.0mm*137.0mm;

建議客戶機柜開窗尺寸：192.0mm*138.0mm;

可通過嚴苛EMC測試，廣泛應用于工業控制，智能家居，熱泵變能、樓宇控制等行業。

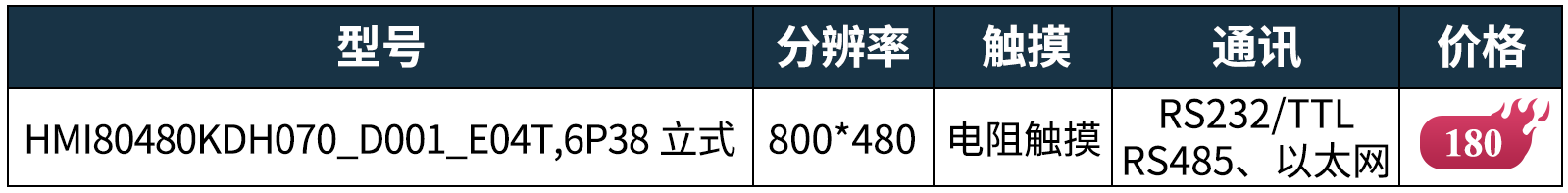

訂購型號：

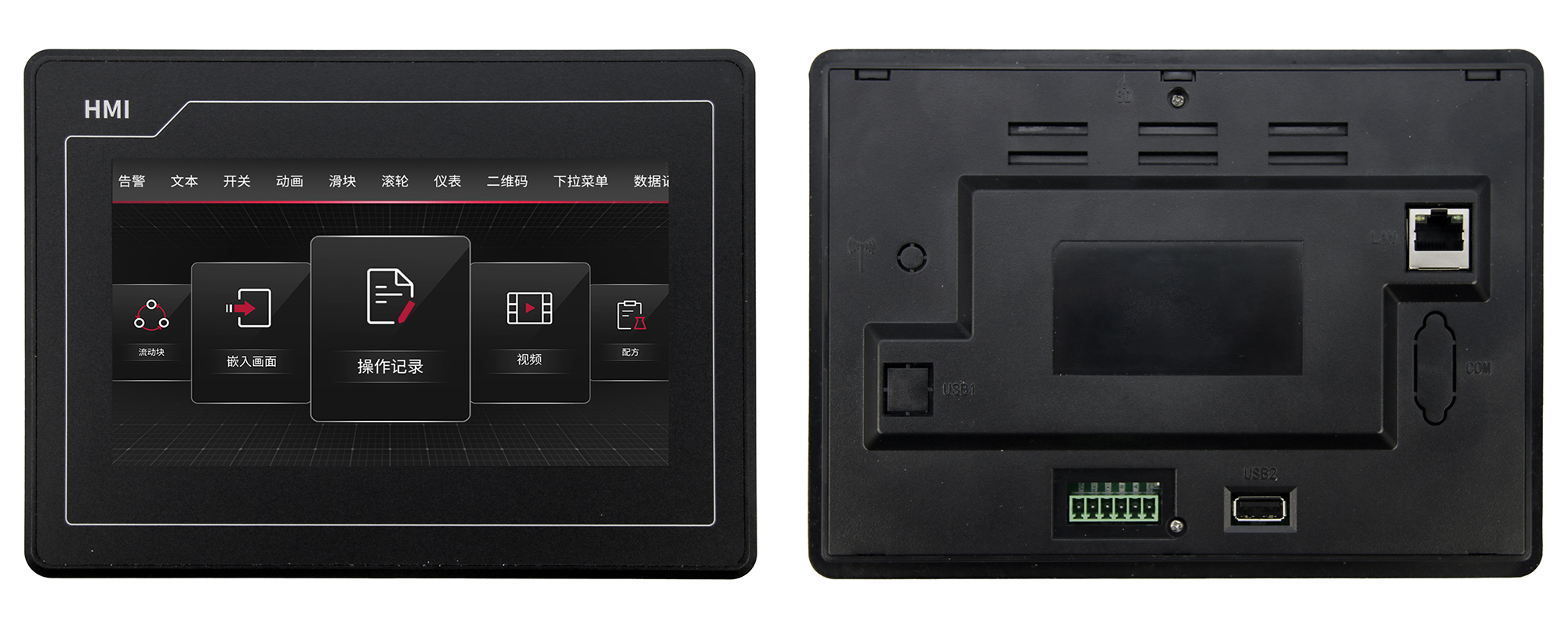

產品圖片

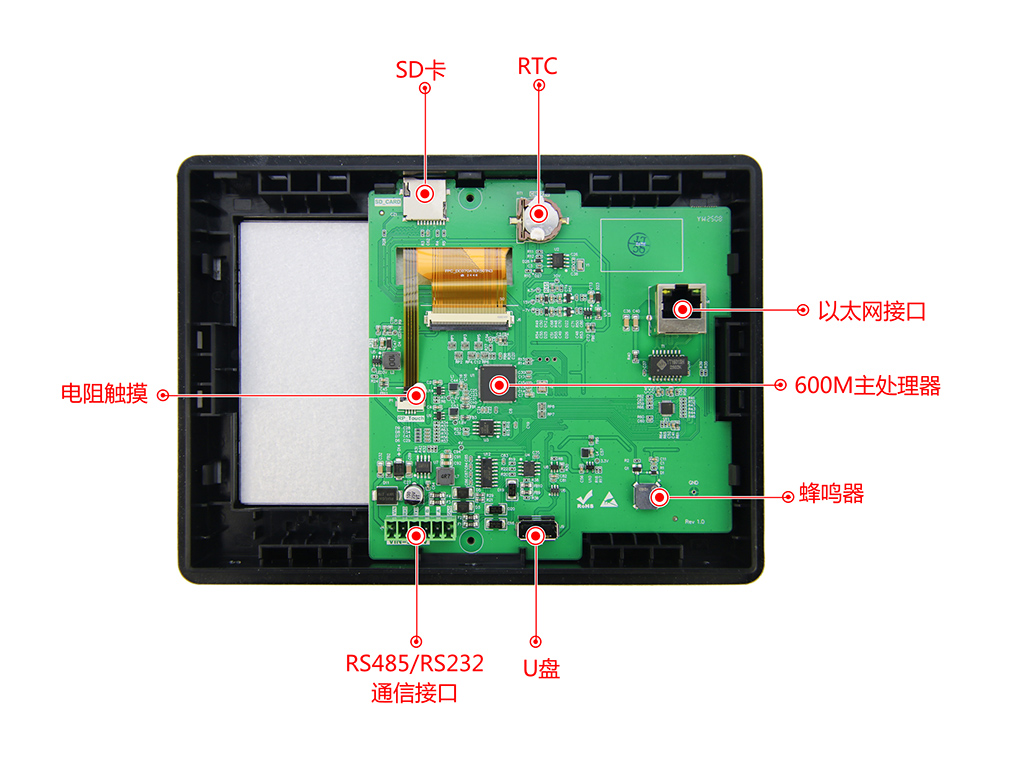

核心硬件標注圖

產品視頻

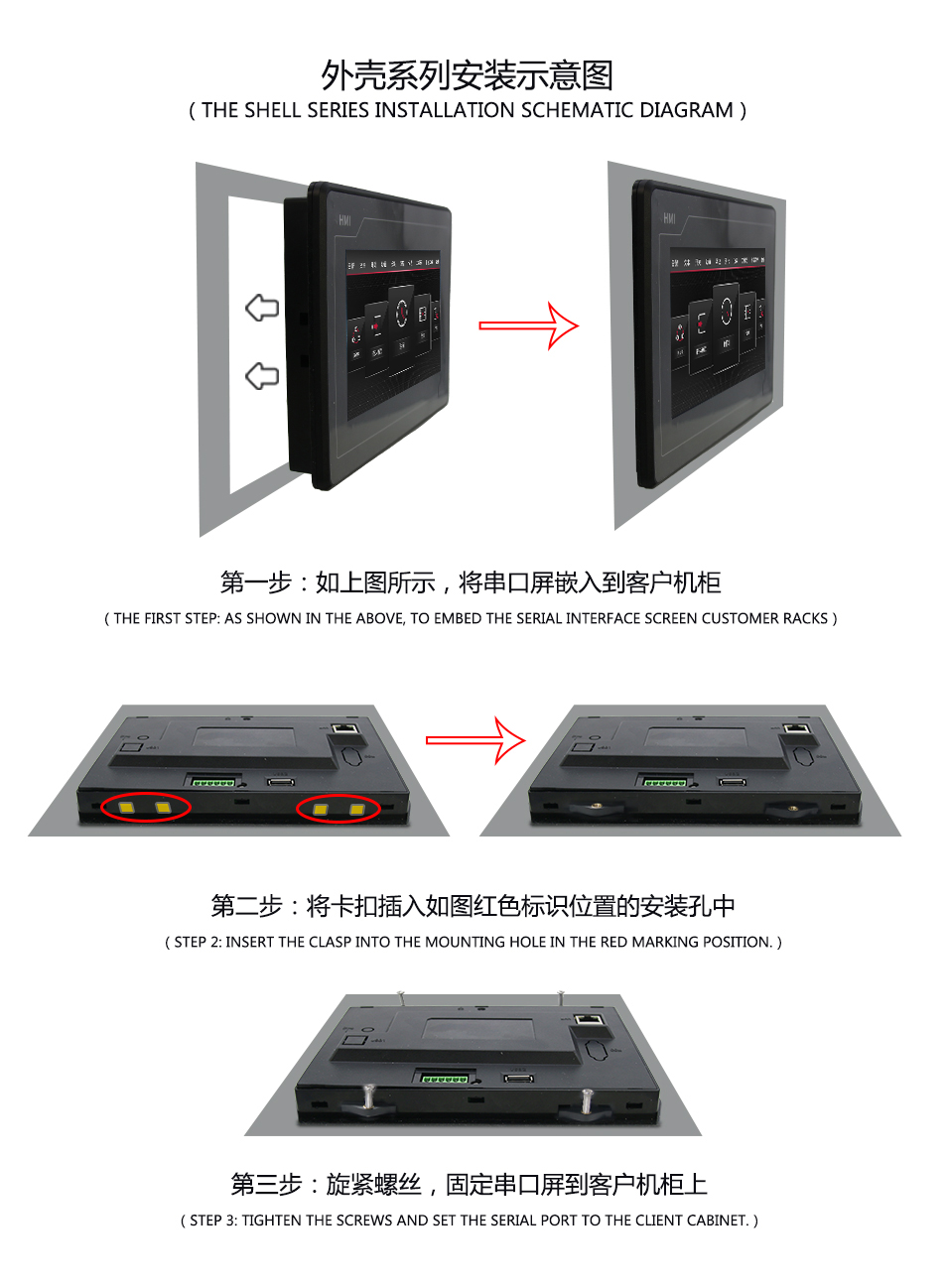

二、安裝示意圖

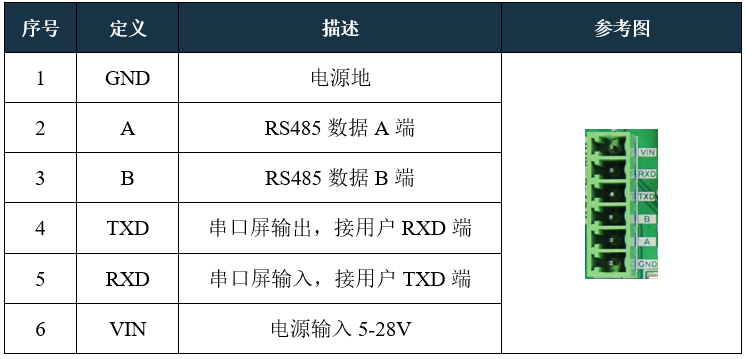

三、引腳定義

四、產品特性

采用64位600M嵌入式SOC處理器，內部集成高速DDR顯存，支持JPEG、PNG硬解碼、音視頻硬件解碼；

醫用級標準設計，可通過EMI輻射、高低溫、ESD、CS、群脈沖等多項嚴酷測試；

支持JPEG圖片壓縮、動畫播放、音視頻播放，矢量字庫，支持最多30國語言一鍵切換；

支持常用組態控件和LUA腳本，圖文刷新更快，可實現內部邏輯運算和自定義協議；

支持LUA腳本編程，屏內部運行邏輯和算法，減少通訊頻率；

支持圖片、固件的遠程升級、增量升級、運行中升級等多種模式；

工程可配置0,90,180,270度旋轉顯示，可靈活安裝；

支持RS232、RS485雙串口開發；

支持10M/100M 以太網口，支持 MQTT,MODBUS TCP協議；

五、協議與控件

5.1 通信協議

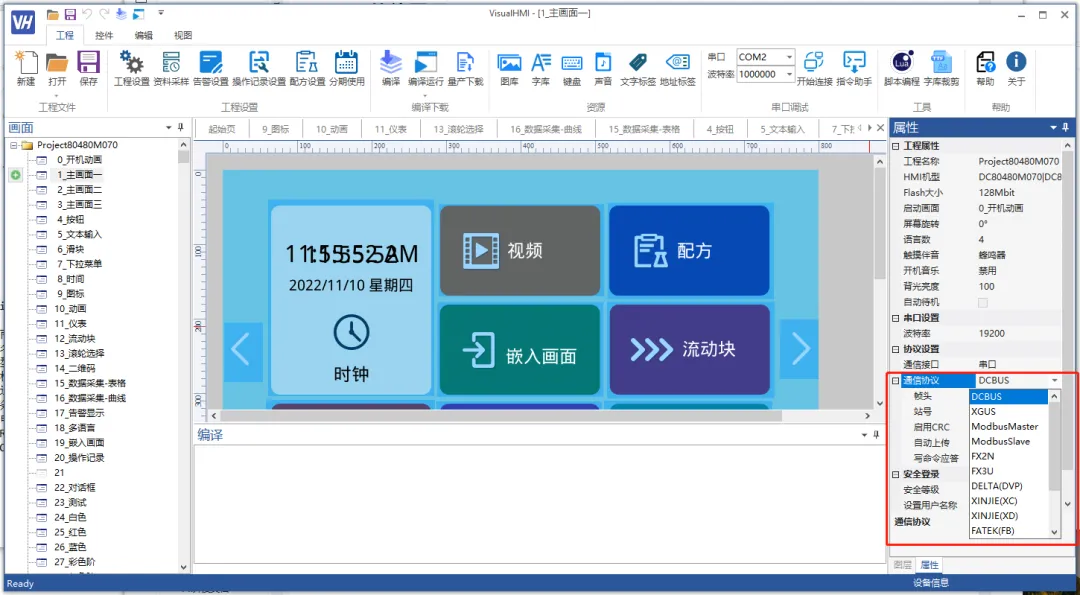

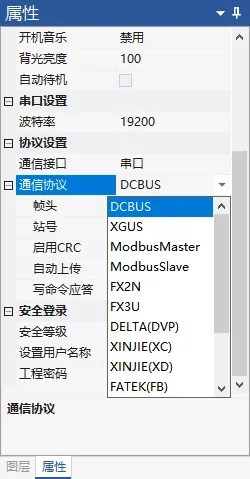

VisualHMI 是廣州大彩為人機界面應用量身打造的組態開發平臺，它采用變量驅動設計方式，UI顯示和控制邏輯可徹底分離，并集成了 DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等等市場上多種主流 PLC 協議，具體協議如圖5-1所示；

圖5-1 PLC 協議

5.2 組態控件

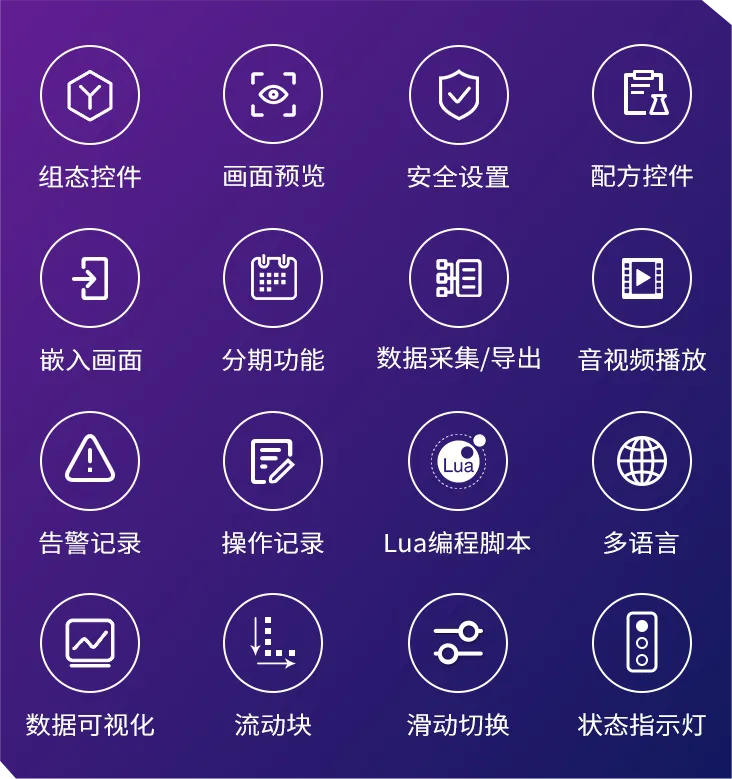

VisualHMI 與市面上絕大部分串口屏相比，除了傳統的按鈕、文本、進度條控件之外，還新加多種全新的組態控件，如：多狀態指示燈、配方、操作記錄、流動塊、告警條等等組態控件，可滿足用戶更多的應用場景，如圖5-2所示；
