一、適合范圍

本文檔適用于VisualHMI平臺，Lua腳本語言為V5.3版本，配合工程可以完成大部分的內部邏輯處理。

二、概述

set_uint16_ex(vtype, addr, value1,value2, …, value120)

vtype：數據類型

addr：變量起始地址，最大可以寫120個連續寄存器

value1：寄存器1的值

value2：寄存器2的值

……

value120: 寄存器120的值

set_array(vtype, addr, buff)

vtype：數據類型

addr：變量起始地址，最大可以寫120個連續寄存器

三、功能實現

1、Modbus寄存器應用

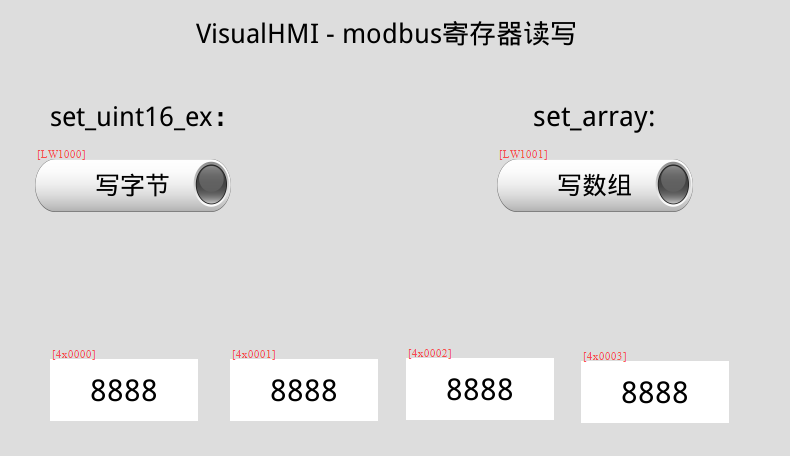

放置2個位狀態指示燈，地址為LW1000對應寫單個寄存器值，地址為LW1001對應以數組形式寫寄存器值。放置4個數值控件，用以顯示modbus協議保持寄存器值，如圖3-1所示。

圖3?1  modbus寄存器讀寫配置

腳本運用函數說明

點擊位狀態指示燈 0x1000(LW 內存變量)，觸發on_update回調，set_uint16_ex(vtype, addr, value1,value2, …, value120)以單個寄存器批量設置4x0000—4x0003(保持寄存器的值）。

點擊位狀態指示燈 0x1001(LW 內存變量)，觸發on_update回調，set_array(vtype, addr, buff)以數組形式批量設置4x0000—4x0003(保持寄存器的值）。

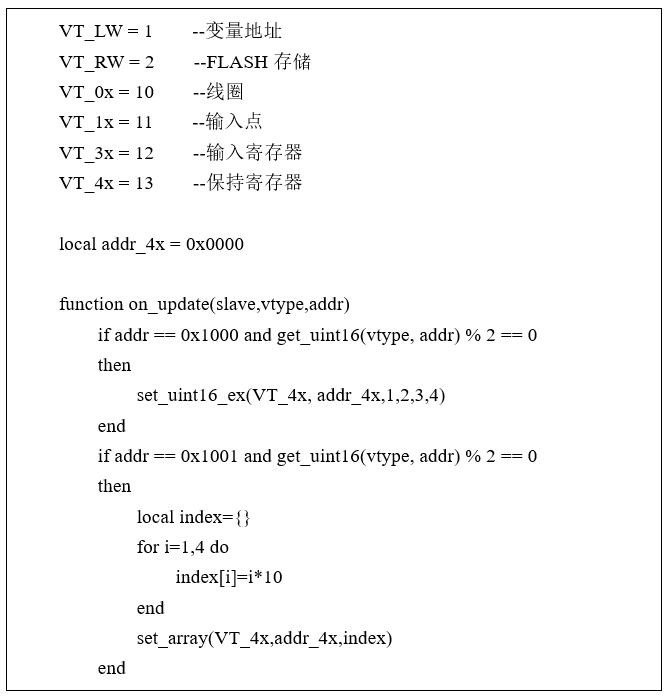

Lua腳本預覽，如圖3-2所示

2、FX2N寄存器讀寫應用

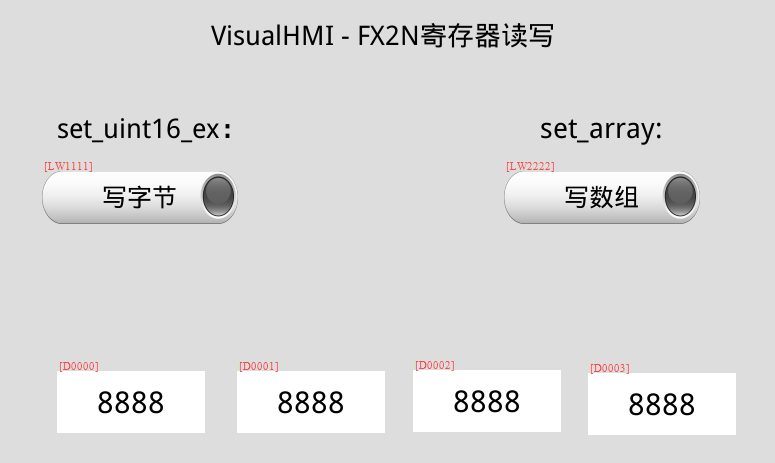

放置2個位狀態指示燈，地址為LW1111對應寫單個寄存器值，地址為LW2222對應以數組形式寫寄存器值。放置4個數值控件，用以顯示FX2N協議D寄存器值,如圖3-3所示。

圖3?3  FX2N寄存器讀寫配置

腳本運用函數說明

點擊位狀態指示燈 0x1111(LW 內存變量)，觸發on_update回調，set_uint16_ex（vtype, addr, value1,value2, …, value120）以單個寄存器批量設置4x0000—4x0003(D寄存器的值）。

點擊位狀態指示燈 0x2222(LW 內存變量)，觸發on_update回調，set_array(vtype, addr, buff)以數組形式批量設置0x0000—0x0003(D寄存器的值）。

注意FX2N地址為10進制?。?/span>

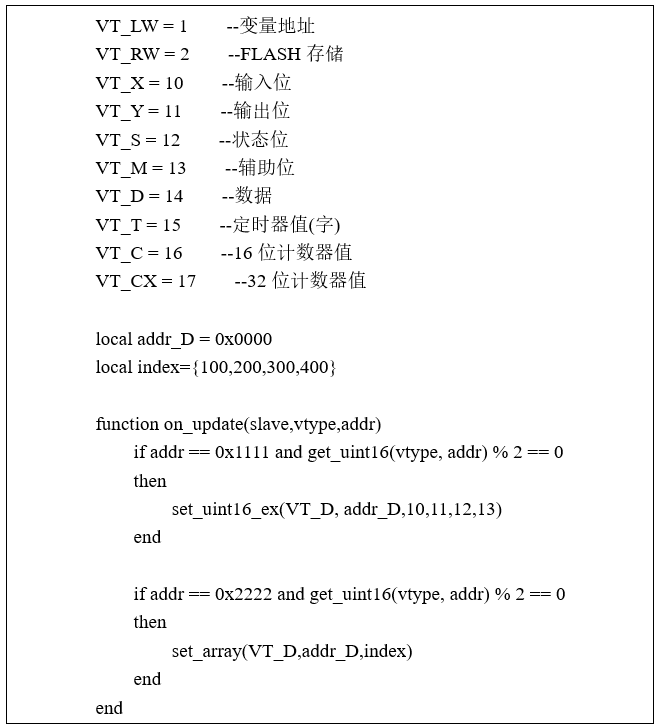

Lua腳本預覽，如圖3-4所示
