產品名稱：DC10600RS070_05XX_RTC
系 列：基本型(485)
尺 寸：7.0"
分 辨 率：1024*600
通訊接口： RS485
- 相關資料下載：
- 數據手冊 指令集 開發包 選型表 更多資料
- 產品展示
- 參數與性能
- 開發軟件
演示視頻演示視頻示視頻
產品概括品概括產品概括
DC10600RS070_05XX_RTC（CF：電容觸摸，TF：電阻觸摸，NW：無觸摸）是一款7.0寸分辨率為1024*600的基本型組態工業串口屏
1. 老產品、成熟工藝，長期可靠穩定出貨，部分市場上不斷電工作已達6-7年；
2. 工業級標準設計，多層PCB線路，適合室內外惡劣工作環境；
3. 采用M3+FPGA雙核設計，產品BOM器件生命周期可達10-15年之久。
4. 內置大容量圖片和字庫存儲器，支持常用組態控件，圖文刷新快，多語言一鍵切換。
5. 面板采用高配置的BOE/群創/翰彩等兼容品牌（根據市場貨源而定，不予額外通知）；
核心競爭力核心競爭力核心競爭力
產品圖片產品圖片產品圖片

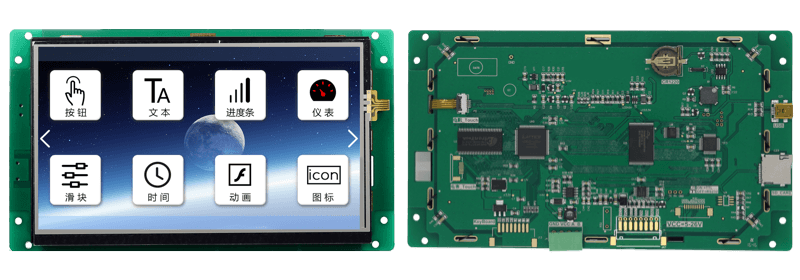

電容屏

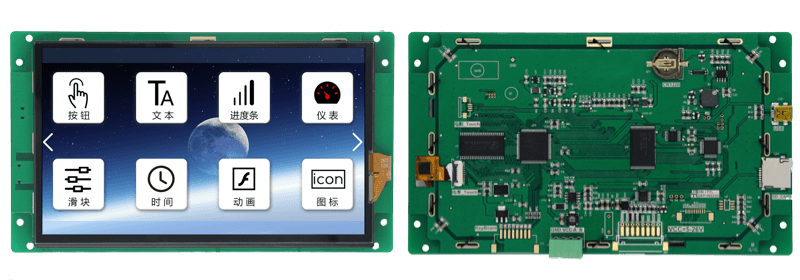

電阻屏

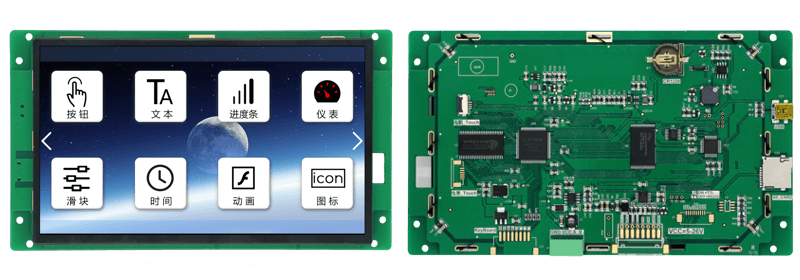

無觸摸

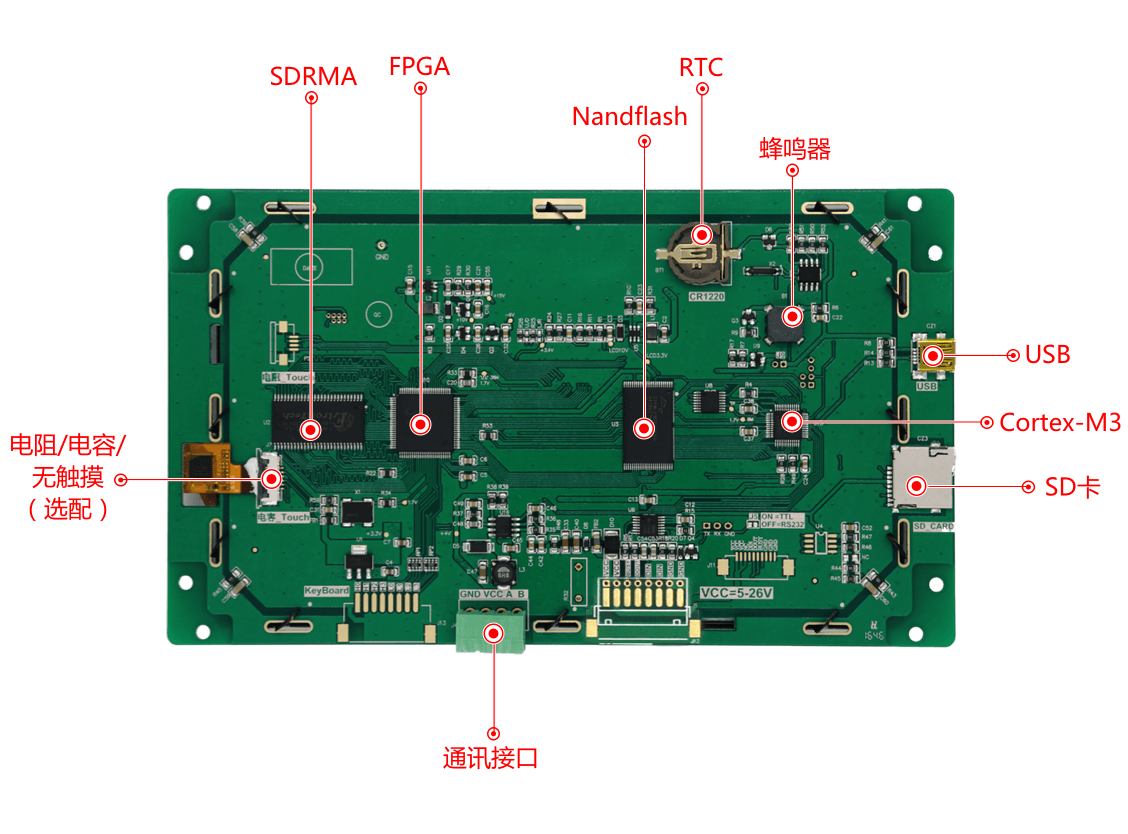

核心硬件心硬件核心硬件

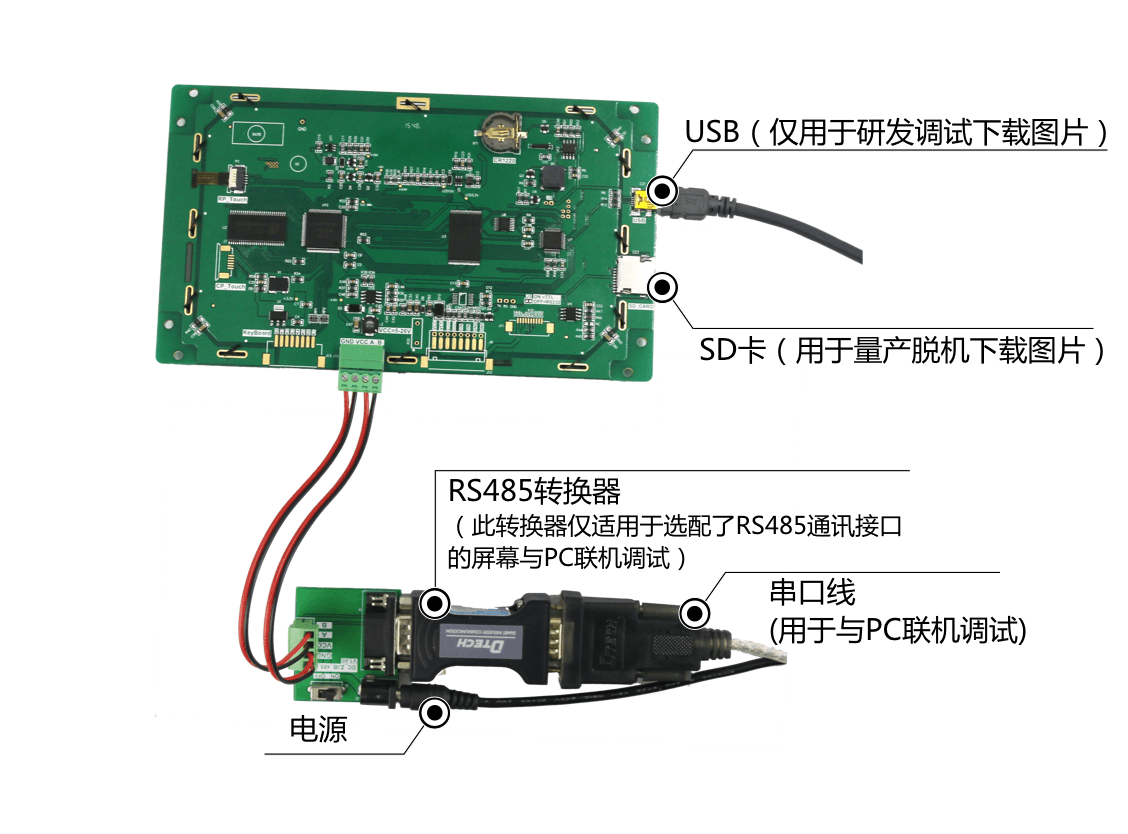

調試圖調試圖調試圖
應用領域應用領域應用領域
系列區別系列區別系列區別
技術規格技術規格術規格
◆ 產品參數
型號說明
DC10600RS070_05TF_RTC (RS485,電阻觸摸)
DC10600RS070_05CF_RTC (RS485,電容觸摸)
DC10600RS070_05NW_RTC (RS485,無觸摸)
產品系列
基本型
核心處理器*
Cortex-M3 + FPGA雙核架構
操作系統
無操作系統，上電即可運行
協議類型
默認大彩組態指令集，可升級固件支持MODBUS RTU協議
尺寸
7.0寸
分辨率
1024*600
安裝方向
支持0、90、180和270度旋轉安裝顯示
存儲空間
1Gbit
字庫
內置10MB字庫，包含任何大小點陣ASCII、GBK、GB2312、UNICODE字庫，可自定義任意電腦字體顯示
圖片存儲
支持任意大小圖片存儲，累加可存儲約85張全屏圖片
顏色
65K色，16位RGB
電壓
5-26V(誤差±0.2V)
功耗
背光最亮：694mA@5V； 關背光：166mA@5V
通訊方式
RS485
通訊波特率
RS485:1200～115200bps，典型波特率：9600bps
通訊接插件規格
2EDG3.81-4P
圖片下載
支持MiniUSB/SD卡/UART下載，研發推薦USB下載、生產批量建議SD下載
固件升級
插入SD卡升級屏幕固件
實時時鐘(RTC)
支持時鐘、定時器、倒計時等功能
屏有效顯示區（AA）
長×寬 = 155.0mm×87.2mm
產品尺寸（長*寬*高）
長×寬×高 = 190.0mm×110.2mm×23.5mm
配套上位機軟件
VisualTFT®
AV輸入
不支持
語音播放
不支持
視頻播放
不支持
WIFI
不支持
三防漆工藝
無
◆ 產品核心競爭力
學習周期
30分鐘熟悉開發環境，3天完成人機交互設計
程序調試
上位機集成了“虛擬串口屏”，無需連接硬件，直接Keil
IDE與其綁定調試
啟動時間
上電即運行，無系統加載時間
組態控件
擁有按鈕、文本、下拉菜單、進度條、滑塊、儀表、動畫、二維碼、曲線、數據記錄、等各種組態控件
系統鍵盤
內置虛擬數字、字符鍵盤，支持中英文輸入法，可自定義鍵盤
數據記錄
支持?jǐn)?shù)據記錄控件內容導出到SD卡
多語言功能
出廠可預置多達10種全球任意國家語言，一鍵切換所需語言，無需多套UI
邏輯運算處理
上位機內嵌腳本編譯器，用戶可在屏內自定義各種復雜邏輯關系和協議,滿足客戶99.9%的產品功能需求
生命周期
采用傳統大品牌處理器，多年不斷貨
◆ LCD顯示器
顯示器類型
TFT液晶屏
背光燈管
LED
亮度（cd/m2）
180
背光燈壽命
>20,000
對比度
200:1
視角（L/R/T/B）
55/55/55/30
◆ 觸控面板（選配）
觸控類型
電容觸摸屏
電阻觸摸屏
觸控方式
單點、滑動觸摸
單點、滑動觸摸
透光率
90%以上
80%
觸控次數
電容屏觸摸次數理論無限次、觸控壽命與工作環境（灰塵、濕度）有關
同一像素點，單點100萬次以上
◆ 環境與認證
工作溫度
存儲溫度
-30～+80℃
震動測試
10 to 25Hz(X,Y,Z方向 2G 30分鐘)
ESD測試
Air=±8KV，Contact=±4KV (可支持更高)
高低溫測試
實驗溫度:70℃±3℃,72H/-20℃±3℃,72H；實驗濕度:50℃±3℃,90%±3%RH, 72H
認證
ROHS、 CE認證（EMI等級:EN55022 ClassB標準）
◆ 定制服務
定制費用
一次性簽訂1000PCS合同，部分可免收定制費
通訊接口
可定制并行總線、CAN、Zigbee、以太網或WIFI等外通訊接口
硬件電路
可定制PCB尺寸、電路厚度、添加用戶電路、軍工級溫度顯示等
軟件定制
根據用戶需求定制特殊指令或控件，降低用戶開發難度
美工服務
可提供圖片美工及產品結構設計服務
其它
按需定制，滿足用戶一切需求
可靠性測試可靠性測試靠性測試
PC軟件Visual TFT功能
Visual TFT 是我司自主創新開發的一款功能強大的串口屏開發調試軟件，內嵌國內獨家首款“虛擬串口屏”。用戶新建工程后，導入設計好的美工圖片，然后對每個畫面中的按鈕和其他控件進行配置，模擬仿真正確后，最后將整個工程下載到串口屏中。
軟件常用功能如下：(1) IDE環境操作人性化，界面美觀大方；內置字庫生成器、Lua腳本編譯器；
(2) 軟件集成了常用圖標、按鈕和鍵盤等矢量圖，降低美工難度；
(3) 畫面支持圖片縮放、文字編輯和元素拷貝等常用操作功能；
(4)工程編譯后為每個畫面、圖片和控件分配唯一ID；
(5) 內置指令調試助手，方便PC直接調試串口屏，快速掌握指令操作；
(6) 內嵌“虛擬串口屏”模擬仿真器，直接綁定KEIL調試，不需要每次工程圖片有變化，而重新下載圖片；
(7)支持二進制文件燒錄，量產更方便安全；
(8)根據用戶需求，定制特殊的PC軟件功能；
開發三部曲
(1) 準備美工素材
安排美工人員將開機畫面、文本背景、按鈕圖標和提示框等產品所需圖片設計好。
(2) 利用配套的VisualTFT軟件進行畫面編輯、控件配置和圖片下載
首先利用配套的上位機VisualTFT軟件，將預先設計好的美工圖片進行界面排版和控件配置，然后運行 “虛擬串口屏”進行模擬仿真，最后可以通 過USB/SD/UART/U盤/WIFI（視不同型號硬件配置）將整個工程下載到串口屏內部存儲器中。PC軟件會對工程中的每個畫面、圖片和控件分配一個唯一的ID號。
(3) 用戶單片機監聽和發送相應的串口指令控制畫面顯示
工程下載到屏內后，一旦按下畫面某個按鈕，用戶MCU串口就會收到屏幕上傳的按鈕ID信息或坐標值。通過對ID號進行解析，用戶即可獲取當前按鈕的畫面位置和功能屬性，這樣就可以控制相關外圍設備動作或畫面更新顯示。
對于無觸摸產品，用戶單片機無需監聽按鈕ID上傳的信息，只需發送相關指令進行畫面切換和文本圖片顯示等。
什么是虛擬串口屏
“虛擬串口屏”是廣州大彩光電科技有限公司(gc086.com)開發的國內獨家首款串口屏仿真器。用戶安裝好上位機VisualTFT軟件后，即可運行使用。虛擬串口屏仿真結果與真實串口屏一模一樣。因此，研發前期評估時無需購買硬件，通過自己?jiǎn)纹瑱C(jī)RS232串口與它相連，即可相互通信，鼠標點擊按鈕就會立刻上傳按鈕控件信息，一旦開發者調試通過，真實硬件則無需再調試。
Keil與虛擬串口屏綁定調試Keil與虛擬串口屏綁定調試
為了進一步提高開發效率，用戶還可以通過Keil開發環境與“虛擬串口屏”進行綁定Debug調試。程序單步調試時，所有運行結果都可以在“虛擬串口屏”上呈現，大大節省工程師開發時間，一旦工程界面有所改變，用戶不再需要重新下載圖片到串口屏，所有項目前期評估都可以基于PC端來完成。
