您的位置：首頁   >  產品中心  >  老產品  >  基本型（工業級）  >  8.0"(80600/外殼)

產品名稱：DC80600B080_03XX_RTC

系       列：基本型(232)

尺       寸：8.0"

分  辨  率：800*600

通訊接口：RS232/TTL

相關資料下載：
數據手冊 指令集 開發包 選型表 更多資料
  • 產品展示
  • 參數與性能
  • 開發軟件

演示視頻演示視頻示視頻






產品概括品概括產品概括

    DC80600B080_03XX_RTC(TF：電阻觸摸；CF；電容觸摸；NW：無觸摸) 是一款8.0寸RS232分辨率為800*600的基本型組態工業串口屏

       1. 老產品、成熟工藝，長期可靠穩定出貨，部分市場上不斷電工作已達6-7年；

       2. 工業級標準設計，多層PCB線路，適合室內外惡劣工作環境；

       3. 采用M3+FPGA雙核設計，產品BOM器件生命周期可達10-15年之久。

       4. 內置大容量圖片和字庫存儲器，支持常用組態控件，圖文刷新快，多語言一鍵切換。

       5. 面板采用高配置的BOE/群創/翰彩等兼容品牌（根據市場貨源而定，不予額外通知）；

核心競爭力核心競爭力核心競爭力


產品圖片產品圖片產品圖片

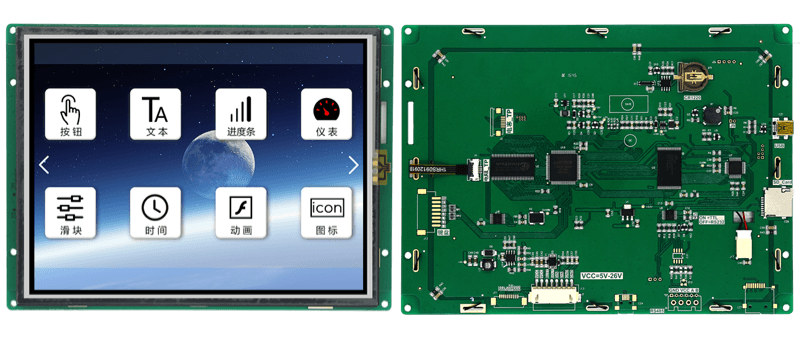

電容屏

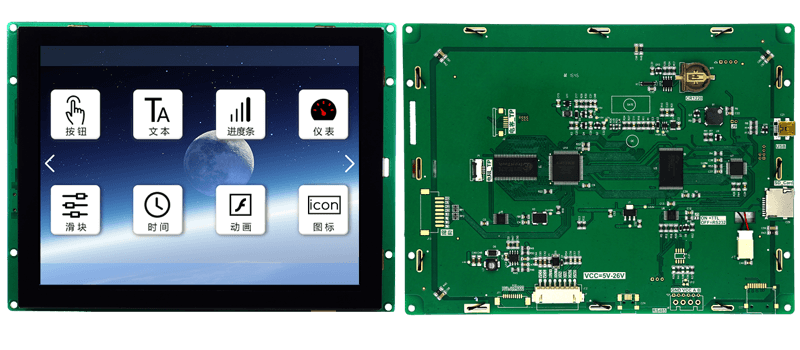

電阻屏

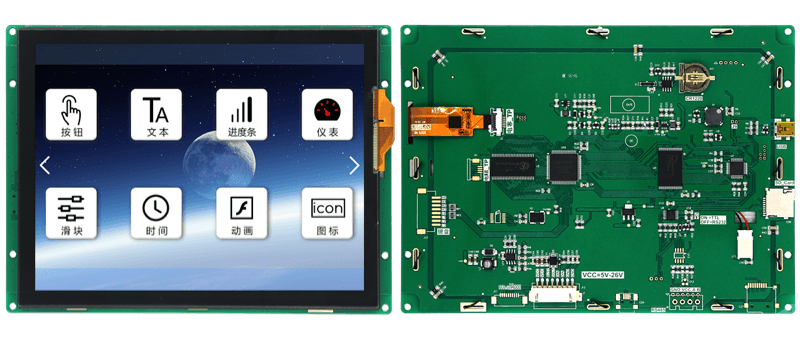

無觸摸

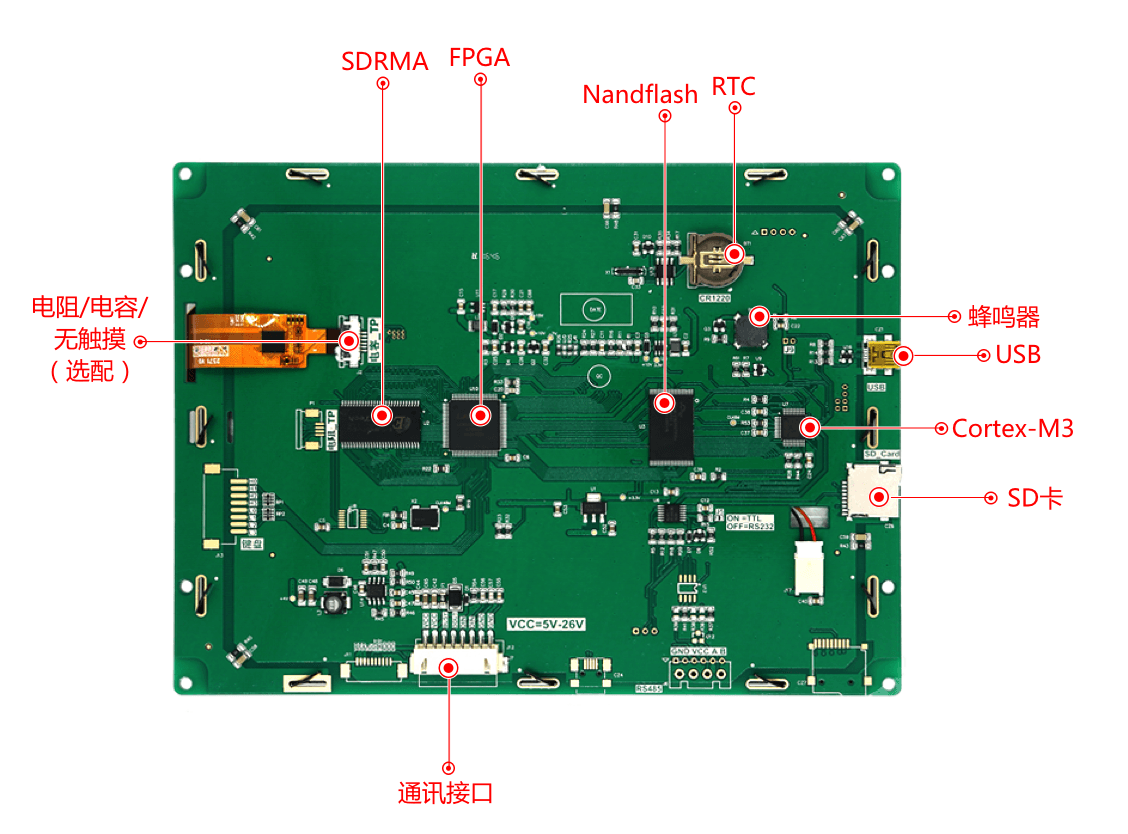

核心硬件心硬件核心硬件

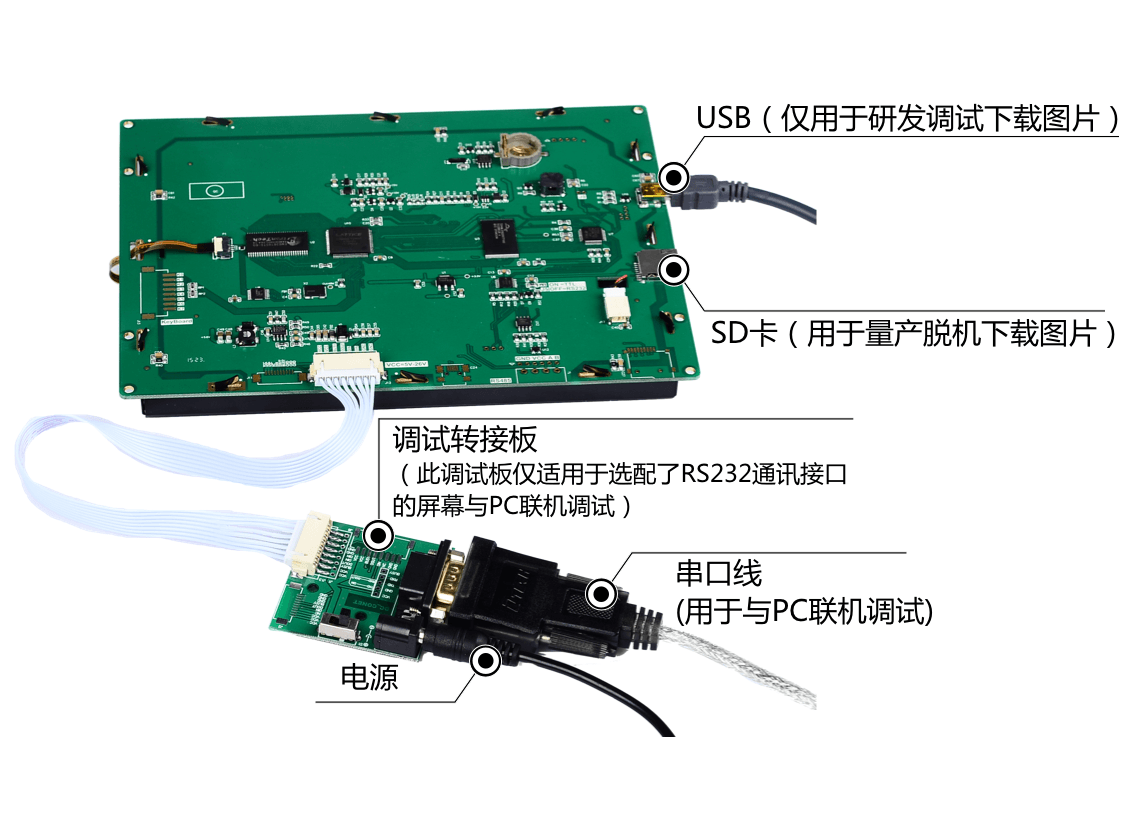

調試圖調試圖調試圖


應用領域應用領域應用領域


系列區別系列區別系列區別


技術規格技術規格術規格

◆ 產品參數

型號說明

DC80600B080_03TF_RTC (RS232,電阻觸摸)

DC80600B080_03CF_RTC (RS232,電容觸摸)

DC80600B080_03NW_RTC (RS232,無觸摸)

產品系列

基本型

核心處理器*

Cortex-M3 + FPGA雙核架構

操作系統

無操作系統，上電即可運行

協議類型

默認大彩組態指令集，可升級固件支持MODBUS RTU協議

尺寸

8.0寸

分辨率

800*600

安裝方向

支持0、90、180和270度旋轉安裝顯示

存儲空間

1Gbit

字庫

內置10MB字庫，包含任何大小點陣ASCII、GBK、GB2312、UNICODE字庫，可自定義任意電腦字體顯示

圖片存儲

支持任意大小圖片存儲，累加可存儲約109張全屏圖片

顏色

65K色，16位RGB

電壓

5-26V(誤差±0.2V)

功耗

背光最亮：712mA@5V；關背光：181mA@5V

通訊方式

RS232/TTL(出廠默認232電平)

通訊波特率

RS232:1200～1Mbps，典型波特率：115200bps

通訊接插件規格

XH2.54-8P

圖片下載

支持MiniUSB/SD卡/UART下載，研發推薦USB下載、生產批量建議SD下載

固件升級

插入SD卡升級屏幕固件

實時時鐘(RTC)

支持時鐘、定時器、倒計時等功能

屏有效顯示區（AA）

長×寬 = 162.5mm×122.5mm

產品尺寸（長*寬*高）

長×寬×高 = 199.5mm×148.8mm×20.6mm

配套上位機軟件

VisualTFT®

AV輸入

不支持

語音播放

不支持

視頻播放

不支持

WIFI

不支持

三防漆工藝

無



◆ 產品核心競爭力

學習周期

30分鐘熟悉開發環境，3天完成人機交互設計

程序調試

上位機集成了“虛擬串口屏”，無需連接硬件，直接Keil IDE與其綁定調試

啟動時間

上電即運行，無系統加載時間

組態控件

擁有按鈕、文本、下拉菜單、進度條、滑塊、儀表、動畫、二維碼、曲線、數據記錄、等各種組態控件

系統鍵盤

內置虛擬數字、字符鍵盤，支持中英文輸入法，可自定義鍵盤

數據記錄

支持數據記錄控件內容導出到SD卡

多語言功能

出廠可預置多達10種全球任意國家語言，一鍵切換所需語言，無需多套UI

邏輯運算處理

上位機內嵌腳本編譯器，用戶可在屏內自定義各種復雜邏輯關系和協議,滿足客戶99.9%的產品功能需求

生命周期

采用傳統大品牌處理器，多年不斷貨


◆ LCD顯示器

顯示器類型

TFT液晶屏

背光燈管

LED

亮度（cd/m2）

300

背光燈壽命

>20,000

對比度

500:1

視角（L/R/T/B）

70/70/50/70


◆ 觸控面板（選配）

觸控類型

電容觸摸屏

電阻觸摸屏

觸控方式

單點、滑動觸摸

單點、滑動觸摸

透光率

90%以上

80%

觸控次數

電容屏觸摸次數理論無限次、觸控壽命與工作環境（灰塵、濕度）有關

同一像素點，單點100萬次以上


◆ 環境與認證

工作溫度

-20～+70℃

存儲溫度

-30～+80℃

震動測試

10 to 25Hz(X,Y,Z方向 2G 30分鐘)

ESD測試

Air=±8KV，Contact=±4KV (可支持更高)

高低溫測試

實驗溫度:70℃±3℃,72H/-20℃±3℃,72H；實驗濕度:50℃±3℃,90%±3%RH, 72H

認證

ROHS、 CE認證（EMI等級:EN55022 ClassB標準）


◆ 定制服務

定制費用

一次性簽訂1000PCS合同，部分可免收定制費

通訊接口

可定制并行總線、CAN、Zigbee、以太網或WIFI等外通訊接口

硬件電路

可定制PCB尺寸、電路厚度、添加用戶電路、軍工級溫度顯示等

軟件定制

根據用戶需求定制特殊指令或控件，降低用戶開發難度

美工服務

可提供圖片美工及產品結構設計服務

其它

按需定制，滿足用戶一切需求


可靠性測試可靠性測試靠性測試

PC軟件Visual TFT功能

    Visual TFT 是我司自主創新開發的一款功能強大的串口屏開發調試軟件，內嵌國內獨家首款“虛擬串口屏”。用戶新建工程后，導入設計好的美工圖片，然后對每個畫面中的按鈕和其他控件進行配置，模擬仿真正確后，最后將整個工程下載到串口屏中。

       軟件常用功能如下：
           (1) IDE環境操作人性化，界面美觀大方；內置字庫生成器、Lua腳本編譯器；
           (2) 軟件集成了常用圖標、按鈕和鍵盤等矢量圖，降低美工難度；
           (3) 畫面支持圖片縮放、文字編輯和元素拷貝等常用操作功能；
           (4)工程編譯后為每個畫面、圖片和控件分配唯一ID；
           (5) 內置指令調試助手，方便PC直接調試串口屏，快速掌握指令操作；
           (6) 內嵌“虛擬串口屏”模擬仿真器，直接綁定KEIL調試，不需要每次工程圖片有變化，而重新下載圖片；
           (7)支持二進制文件燒錄，量產更方便安全；
           (8)根據用戶需求，定制特殊的PC軟件功能；




開發三部曲

(1) 準備美工素材

     安排美工人員將開機畫面、文本背景、按鈕圖標和提示框等產品所需圖片設計好。

(2) 利用配套的VisualTFT軟件進行畫面編輯、控件配置和圖片下載

     首先利用配套的上位機VisualTFT軟件，將預先設計好的美工圖片進行界面排版和控件配置，然后運行 “虛擬串口屏”進行模擬仿真，最后可以通  過USB/SD/UART/U盤/WIFI（視不同型號硬件配置）將整個工程下載到串口屏內部存儲器中。PC軟件會對工程中的每個畫面、圖片和控件分配一個唯一的ID號。

(3) 用戶單片機監聽和發送相應的串口指令控制畫面顯示

     工程下載到屏內后，一旦按下畫面某個按鈕，用戶MCU串口就會收到屏幕上傳的按鈕ID信息或坐標值。通過對ID號進行解析，用戶即可獲取當前按鈕的畫面位置和功能屬性，這樣就可以控制相關外圍設備動作或畫面更新顯示。

     對于無觸摸產品，用戶單片機無需監聽按鈕ID上傳的信息，只需發送相關指令進行畫面切換和文本圖片顯示等。

什么是虛擬串口屏

    “虛擬串口屏”是廣州大彩光電科技有限公司(gc086.com)開發的國內獨家首款串口屏仿真器。用戶安裝好上位機VisualTFT軟件后，即可運行使用。虛擬串口屏仿真結果與真實串口屏一模一樣。因此，研發前期評估時無需購買硬件，通過自己單片機RS232串口與它相連，即可相互通信，鼠標點擊按鈕就會立刻上傳按鈕控件信息，一旦開發者調試通過，真實硬件則無需再調試。



Keil與虛擬串口屏綁定調試Keil與虛擬串口屏綁定調試

    為了進一步提高開發效率，用戶還可以通過Keil開發環境與“虛擬串口屏”進行綁定Debug調試。程序單步調試時，所有運行結果都可以在“虛擬串口屏”上呈現，大大節省工程師開發時間，一旦工程界面有所改變，用戶不再需要重新下載圖片到串口屏，所有項目前期評估都可以基于PC端來完成。
